Regulaciones
(continuación)
El quemador solo se conecta cuando sea necesario calentar el inter-
acumulador de A.C.S. (conmutado por la regulación de la tempera-
tura del interacumulador).
Se mantiene la temperatura mínima de caldera requerida para la
caldera correspondiente.

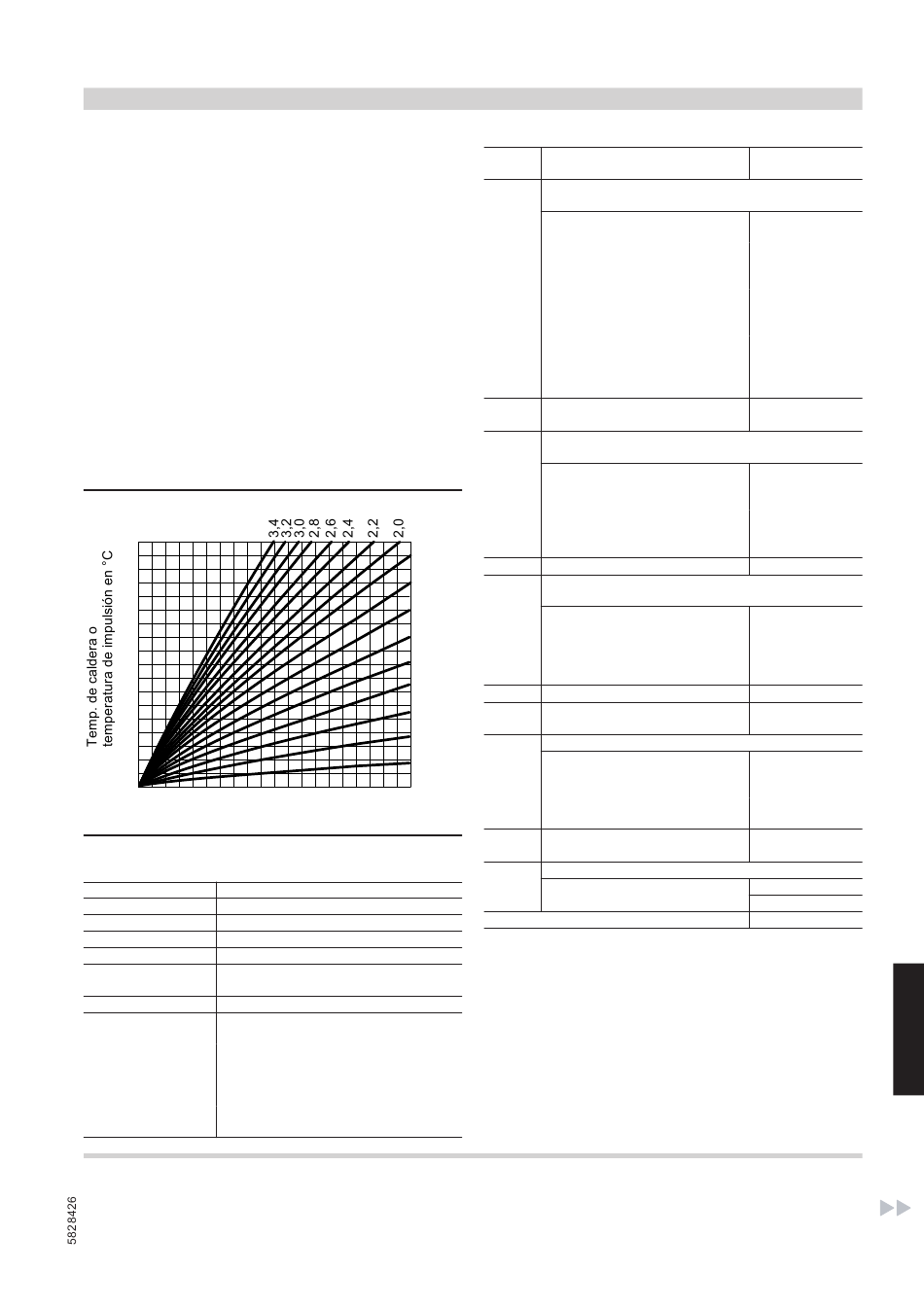

Ajuste de la curva de calefacción (inclinación y desplazamiento
paralelo)
La Vitotronic regula la temperatura de caldera en función de la tem-
peratura exterior (= temperatura de impulsión del circuito de cale-
facción directo) y la temperatura de impulsión de los circuitos de
calefacción con válvula mezcladora. De este modo, la temperatura
de caldera se regula automáticamente de 0 a 40 K por encima del
valor de consigna máximo de la temperatura de impulsión requerido
en el momento (estado de suministro 8 K).
La temperatura de impulsión necesaria para alcanzar una determi-
nada temperatura ambiente depende de la instalación de calefac-
ción y del aislamiento térmico del edificio que se desea calentar.
Al ajustar las curvas de calefacción, la temperatura de caldera y la
temperatura de impulsión se adaptan a estas condiciones.
El regulador de temperatura y la limitación electrónica máxima de la
temperatura limitan la temperatura máxima de caldera.
110
100
90
80
70
60
50
40
30
20 15 10 5 0
Temperatura exterior en °C
Datos técnicos
Tensión nominal 230 V~
Frecuencia nominal 50 Hz
Intensidad nominal 12 A~
Potencia consumida 16 W
Clase de protección I
Tipo de protección IP20D según EN 60529 ha de quedar pro-
tegida por la carcasa de cierre.
Modo de operación Modelo 1B según EN 60730-1
Temperatura ambiente
admisible
– Funcionamiento 0 a +40 °C
Utilización en habitaciones y cuartos de ca-
lefacción (condiciones ambientales norma-
les)
– Almacenamiento y de −20 a +60 °C
transporte
Estado de suministro
■ Regulación
■ Sonda de temperatura exterior
Caldera a gasóleo/gas
Curva calefacción
1,8
1,6
1,4
1,2
1,0
0,8
0,6
0,4
0,2
-5 -10 -15 -20 -25 -30
Capacidad de carga nominal en las salidas de relés
Conec- Componente
tor
sÖA1 Una de las siguientes bombas de
circulación:
– Bomba del circuito de calefacción
1 sin válvula mezcladora
– Bomba de carga del interacumu-
lador primaria para el sistema de
carga del acumulador
– Bomba de circulación para inter-
cambiador de calor de humos/
agua
o bien
Salida de conmutación para la re-
ducción del caudal volumétrico
(Therm-Control)
sÖ Bomba del circuito de calefacción
M2/M3
sA Una de las siguientes bombas de
circulación:
– Bomba de circulación para el ca-
lentamiento del interacumulador
de A.C.S.
– Bomba de carga del interacumu-
lador secundaria para el sistema
de carga del acumulador
Bomba de recirculación de A.C.S.
sK
Una de las siguientes bombas de
sL
circulación:
– Bomba de anticondensados
– Bomba recirculación caldera
– Bomba de recirculación de calde-
ra con función de válvula de dos
vías
fA 1ª etapa quemador
Dispositivo de aviso colectivo de
gÖ
averías.
Una de las siguientes funciones:
gSA1
– Válvula mezcladora para la regu-
lación de la temperatura de retor-
no
– Válvula mezcladora juego del in-
tercambiador de calor
gS Servomotor del juego de amplia-
ción de la válvula mezcladora
M2/M3
lÖ Una de las siguientes funciones:
– 2.ª etapa quemador
– Quemador modulante
Total
Conexión a la red eléctrica de la bomba de recirculación de
A.C.S.
Las bombas de recirculación de A.C.S. con regulación interna propia
deben conectarse a una red eléctrica independiente. No se autoriza
la conexión mediante la regulación ni los accesorios de la Vitotronic.
Capacidad de car-
ga nominal
4(2) A, 230 V~
4(2) A, 230 V~
4(2) A, 230 V~
4(2) A, 230 V~
4(2) A, 230 V~
6(3) A, 230 V~
4(2) A, 230 V~
0,2(0,1) A, 230 V~
0,2(0,1) A, 230 V~
1(0,5) A, 230 V~
0,2(0,1) A, 230 V~
Máx. 12 A, 230 V~
