Instalación
NO
C
NC
NC
C
NO

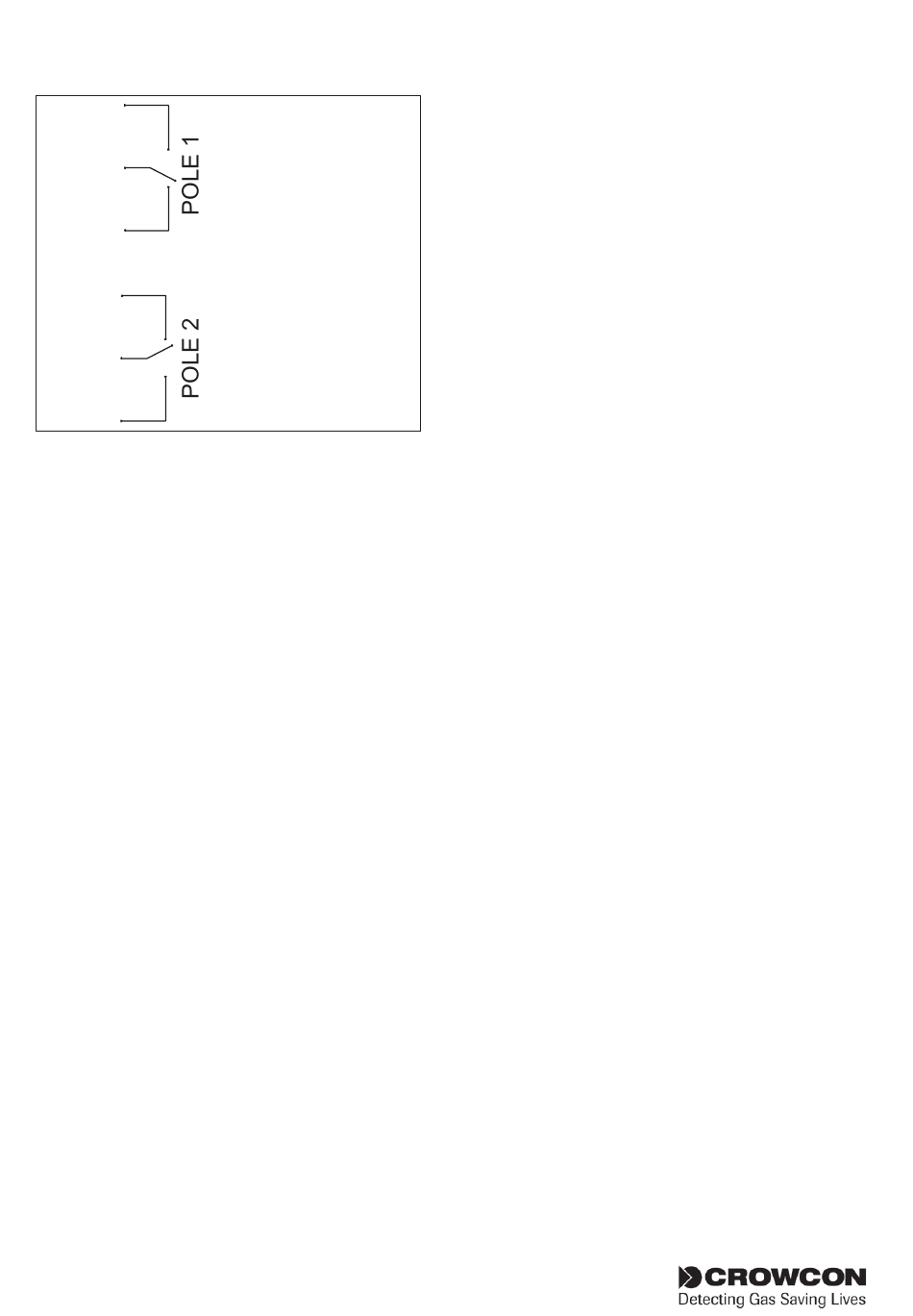

Figura 2.17
Los contactos del Gasmaster para todos los
relés se identifican en la PCI de terminales.
2.9.3. Conexiones de relé de los
canales
El Gasmaster 4 cuenta con relés bipolares de dos
posiciones para cada canal. Los relés proporcionan
un régimen nominal de contacto de 250 V de CA
y 8 A (no inductivos) y de 5 A (inductivos) para
Alarma 1 y Alarma 2. Cada relé puede configurarse
en su estado inactivo como "con corriente" (Fail
safe) o "sin corriente". Consulte la ubicación de
los terminales de relés de los canales en la Figura
2.5 y las definiciones de los contactos en la Figura
2.17. Los terminales se encuentran junto a todos
los bloques de relés a fin de aportar 12 o 24 V de
CC para conmutar dispositivos de baja potencia.
Los terminales de salida auxiliares de CC pueden
configurarse a 12 o 24 V de CC moviendo el puente
"V AV". Consulte la figura 2.5 de la página 7 para
más detalles
Los umbrales y las configuraciones de las alarmas de
canal pueden ajustarse desde el panel de control del
usuario y el sistema de menús. Vea la sección "3.
Utilización" en la página 17 para más información.
Canales de incendios
Los canales de incendios convencionales activan los
relés de Alarma 1 y Alarma 2 en el canal afectado
cuando se produce una alarma. También se activará
el relé de Alarma Común 2 (el relé de Alarma Común
1 no se activará). Los detectores de llamas de 4-20
mA activarán dos niveles de alarma al igual que los
detectores de gas.
El relé de Alarma de Canal 1 actuará "sin
enclavamiento"; esto no es configurable.
12
Contactos sin
Contacts shown
alimentación
de-energised
(no invertidos)
(non-inverted)
Contactos con
Contacts shown
alimentación
energised
(invertidos)
(inverted)
Los relés de Alarma de Canal 2 y Alarma Común
2 pueden configurarse "con enclavamiento", "sin
enclavamiento" o "con enclavamiento aceptable".
Canales del dispositivo de muestreo
ambiental (ESU)
Si el ESU se ralentiza hasta reducir significativamente
el caudal de la muestra, se activa el relé de Alarma
1 correspondiente a ese canal. Si el dispositivo se
detiene se activará el relé de Alarma 2. Los relés de
Alarma Común NO se activarán si el dispositivo se
ralentiza o se detiene. Si el cable del dispositivo de
muestreo queda abierto o cortocircuitado se activará
el relé de Fallo Común.
2.9.4. Salidas analógicas
El Gasmaster cuenta con una salida analógica para
cada canal que puede fijarse a 4-20 mA o a
1-5 V de CC fijándole un enlace (vea la Figura
2.18). Estas señales pueden utilizarse para accionar
sistemas PLC/DCS/SCADA o pantallas remotas. Las
salidas de 4-20 mA son de fuente de corriente
(resolución 0,1 mA) y pueden accionar una carga
máxima de 700 Ω; las salidas de 1-5 V requieren una
carga mínima de 50 KΩ.
Las salidas analógicas funcionarán del modo
siguiente:
Detectores de gas de 4-20 mA: la salida rastrea
la entrada entre 3 y 21,5 mA; la señal caerá a
0 mA para indicar un fallo si la entrada es superior
a 21,5 mA. Gasmaster considera que una señal de
sensor superior al 110% del intervalo indica una
situación de fallo. La señal se fijará a 2 mA para
indicar que un canal se ha invalidado y a 0 mA
cuando el canal tenga un fallo.
Canales de incendio: una señal de entre 4 y 12 mA
indica una situación "sin incendio", de 12 a 20 mA
indica un incendio y 0 mA indica un fallo (circuito
abierto o cortocircuito). Una señal de 2 mA indica
que un canal se ha invalidado.
Canales ESU: una señal de 4 a 12 mA indica
que
el
dispositivo
correctamente, de 12 a 20 mA indica un fallo
del dispositivo de muestreo y 0 mA indica un
fallo
(circuito
abierto
señal de 2 mA indica que un canal se ha invalidado.
Canales de pellistor mV: la salida ascenderá entre 4
mA y 19,2 mA de acuerdo con la señal de entrada
de 0 a 95 % LEL. Si la función de protección de
pellistor se encuentra habilitada, al alcanzar una
concentración de gas del 95 % LEL (este valor es
ajustable) se activará el modo de protección de
Crowcon Gasmaster
de
muestreo
funciona
o
cortocircuito).
Una
