MULTICAL® 602 & ULTRAFLOW®

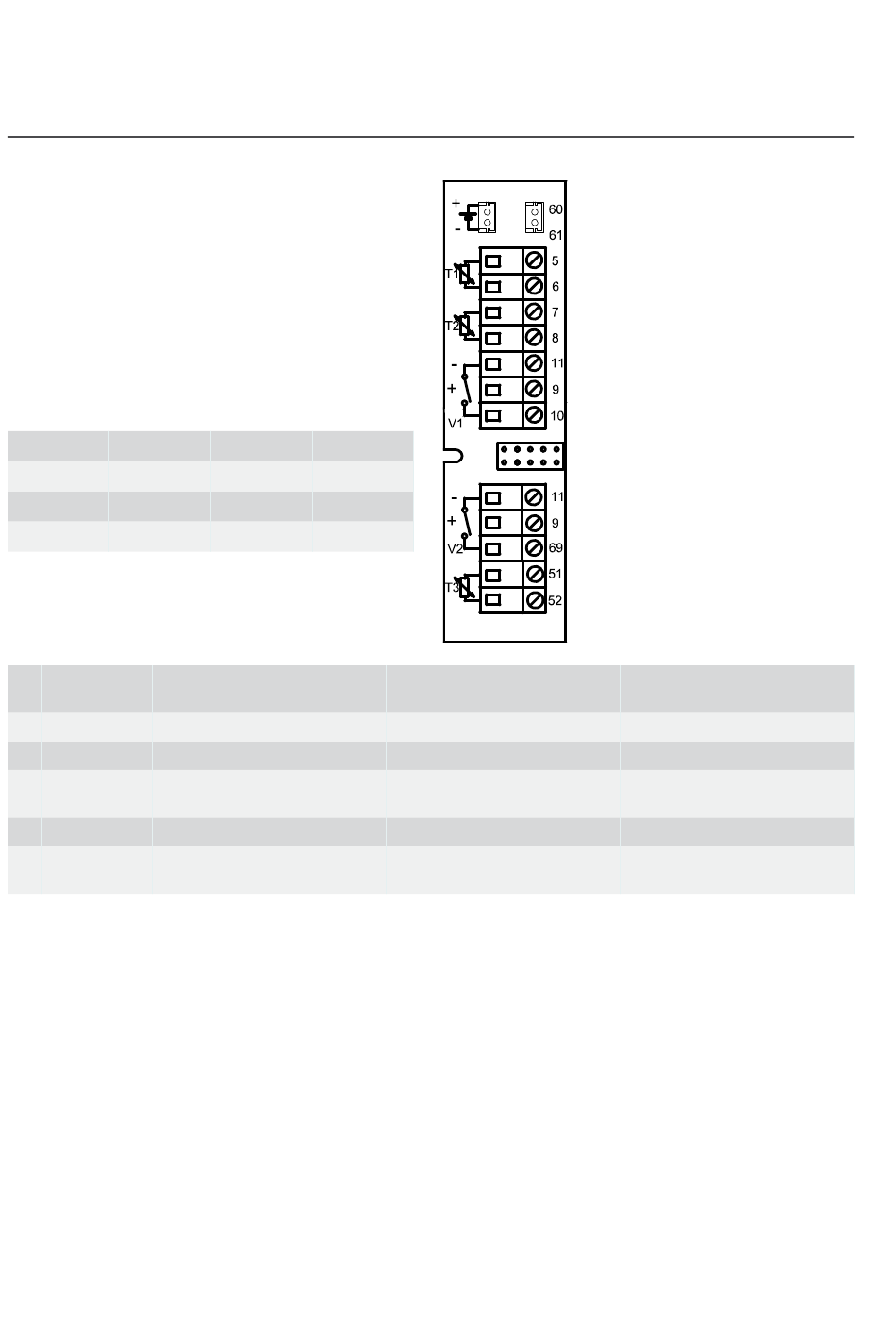

5 Conexionado, MULTICAL® y ULTRAFLOW®
La polaridad de los sensores de temperatura T1,
T2 y T3 es indiferente.
Utilice la guía de colores que se indican a
continuación para los caudalímetros V1 y V2
al conectar el ULTRAFLOW® y los captadores
electrónicos.
Los caudalímetros provistos de interruptor
Reed deben ser conectados a los terminales
11-10 y 11-69, respectivamente.
V1
- 11
+ 9
SIG 10
Nº de Medición estándar de calor
terminal y frío
T1 5-6 Sonde en impulsión (rojo)
T2 7-8 Sonda en retorno (azul)
V1 11-9-10 Caudalímetro en retorno o
impulsión
V2 11-9-69 -
T3 51-52 -
12
V2
11 Azul
9 Rojo
69 Amarillo
Medición de calor y
detección de fugas
Sonda en impulsión (rojo)
Sonda en retorno (azul)
Caudalímetro en impulsión
Caudalímetro en retorno
Temperatura del tanque/
intercambiador de calor
Medición de energía en
sistemas abiertos
Sonda en impulsión (rojo)
Sonda en retorno (azul)
Caudalímetro en impulsión
Caudalímetro en retorno
Sonda de referencia (gris)
Kamstrup A/S • 5512955_B3_ES_07.2015
