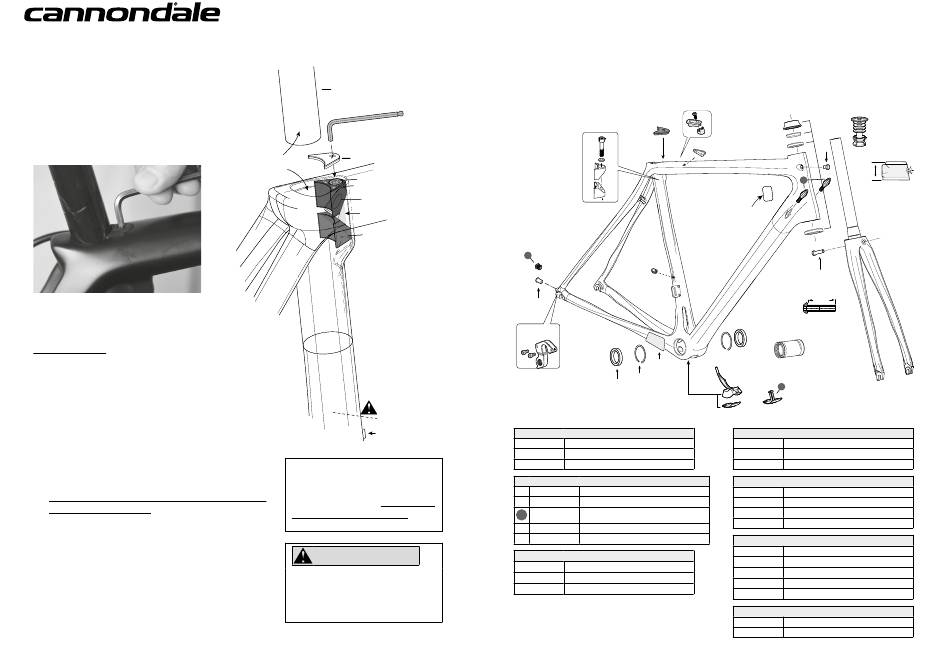

TIJA
Para ajustar la altura del sillín:
1. introduzca la llave Allen de 4 mm en el tornillo de
fijación (2) a través de la tapa (1). Gírelo en el
sentido contrario a las agujas del reloj para aflojar la
abrazadera. Mantenga la tapa en su lugar mientras
gira o retira la llave Allen.
2. Ajuste la altura del sillín y apriete el tornillo de
fijación con un par de 5-6 Nm, 44- 53 In Lbs.
Tenga en cuenta que:
■
La tija mide 25,4mm de diámetro. No utilice adaptadores
ni casquillos.
■
La profundidad de INSERCIÓN MÍNIMA de la tija es de 100mm.
■
El LÍMITE DE INSERCIÓN máxima en el cuadro varía según la talla.
La tija instalada no debe tocar nunca el anclaje del porta bidón. En
caso contrario, se pueden producir daños.
■
Periódicamente retire la tija y engrase la rosca del tornillo, la
arandela (3) y las superficies de la cuña con grasa de bicicleta
convencional (no aplique gel de carbono en estas zonas).
Aplique gel de carbono dentro del tubo del sillín y encima de la
tija antes de introducir la tija.
■
Si la tapa desmontable (1) se sale, simplemente presiónela hacia
adentro.
■
La cuña central (a) no se puede retirar. La cuña superior (3) e
inferior podrían caerse dentro del tubo del sillín si el tornillo (2)
está completamente desenroscado. Si esto ocurre, voltee el cuadro
para dejar salir las piezas. No es necesario desenroscar el tornillo
por completo, a no ser que se deban desmontar las piezas de la
abrazadera para limpiarlas.
10
25.4 mm - SEAT POST
4 mm
5-6 Nm,
44-53 InLbs
KF115/
1.
CARBON GEL
2.
3.
4.
(a)
5.
ENTRAR EL LÍMITE
la botella de agua
de montaje del perno
Para obtener más información sobre las
tijas de fibra de carbono, consulte el
"ANEXo d. Cuidado y mantenimiento de las
tijas de fibra de carbono" en el Manual de
usuario de su bicicleta Cannondale.
ADVERTENCIA
ÚNICAMENTE UN MECÁNICO ESPECIALISTA
EN BICICLETAS DEBE CORTAR LA TIJA. El
corte incorrecto de la tija puede provocar
daños y accidentes.
SYNAPSE Suplemento del manual de usuario - 129387.PDF
PIEZAS DE RECAMBIO
Podrá encontrar los siguientes kits de piezas de recambio en los distribuidores Cannondale:
KP269/
KP301/
KP300/
KP063/
A
Shimano Code No.
Y7ET98030
KP302/
KP158/
KP304/
QC616/
KB6180/
KP299/
KP018/
HORQUILLA
KP017/
KiT CoMP ASSy 23 6id EXPANdER
KP203/
KiT HEAdSET NEW SyNAPSE CRB / SUPERSiX EVo CRB
KP157/
KiT BRAKE BoLT 12 5MM
PIEZAS DEL CUADRO
KP158/
KiT dER HANGER Rd CAAd10
KP224/
KiT GUidE BRAKE H-TUBE SUPERSiX EVo
A
KP298/
KiT di2 SyNAPSE PLUGS BB CoVER
KP299/
KiT SyNAPSE BB CABLE GUidE MECH.
KP302/
KiT dRoPoUT CABLE SToP (20X)
ACCESORIOS DEL CUADRO
KF103/
KiT GUARd SCUFFGUARd 8PK
KF367/
KiT CH STAy PRoTECT SyNAPSE
KA048/
KiT QR SKEWER TRAiNER 130MM
KP017/
KP203/
oPTional
KP224/
HEadsET
sPacEr ligHT
30mm
A
C4FLHS30BLK
C4FLHS30WT
C4FLHS30BZ
KF103/
KP157/
12.5mm
KP010/
A
CONJUNTO DE TIJA DE SILLÍN
KP300/
KiT SyNAPSE SEATPoST WEdGE ASSEMBLy
KP301/
KiT SyNAPSE WEdGE CoVER (10X)
KF115/
KiT GEL dyNAMiC CARBN SEATPoST
TIJAS
C703011110
SEATPoST C2 25.4X350 15 BQ
C703011010
SEATPoST C2 25.4X350 00 BQ
C703011111
SEATPoST C3 25.4X350 15 BQ
C703011011
SEATPoST C3 25.4X350 00 BQ
PEDALIER
KB6180/
KiT BEARiNG BB Si 2PCS
KP018/
KiT BEARiNG BB Si CERAMiC 2PCS
QC616/
KiT CiRCLiPS (2) BB Si
KP010/
KiT AdAPTER SiBB To 73MM TAP
KP250/
KiT SPiNdLE-SL2 RoAd 109
HERRAMIENTAS
KF368/
KiT TooL SiBB/73 AdP iNSTALL
KF366/
KiT TooL Si BB AdAPTER EXTRACT
11
