¡NOTA!
Consulte el capítulo 7.2 del manual de Puesta en marcha rápida para configurar la lectura de un sensor de temperatura.
Menú
PAR
Descripción
14.3
1504 Escala entr analóg 1
14.19
1554 Escala entr analóg 2
Ajuste de un coeficiente multiplicador para aplicar a la entrada analógica correspondiente.

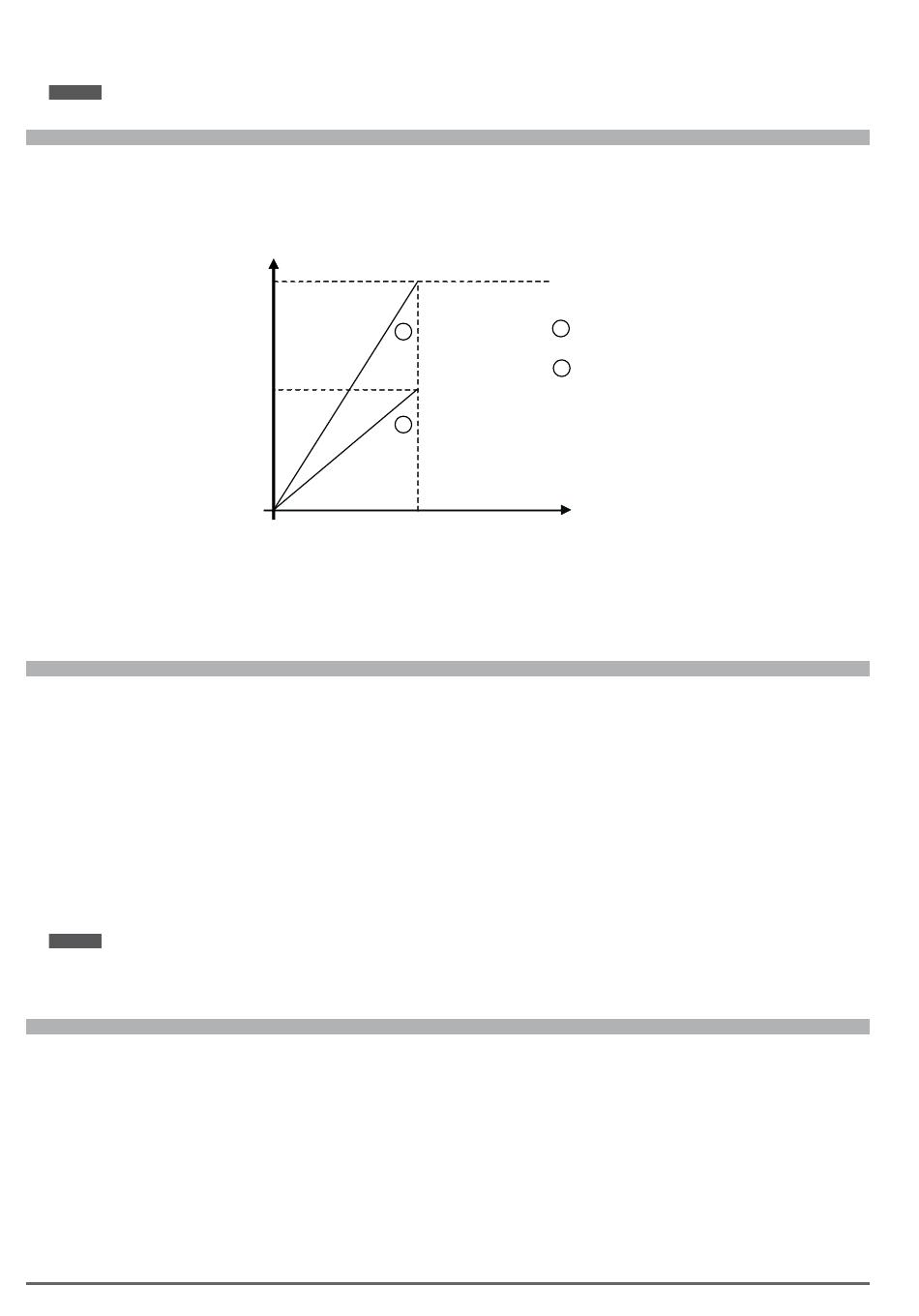

Ejemplo :
La referencia de velocidad de un accionamiento se asigna con una tensión externa máxima de 5V. Con este
valor el accionamiento debe llegar a la velocidad máxima admitida (ajustada con Velo escala total).
Como parámetro Escala entr analóg X se inserta el factor de escala 2 (10V : 5V)
Menú
PAR
Descripción
14.4
1506 Cal desp entr an 1
14.20
1556 Cal desp entr an 2
Comando de calibración automática para la compensación de la entrada analógica determinada.
Calibración final automática de la entrada. Para efectuar la calibración automática, ajuste la señal de entra-
da a su valor mínimo y ejecute el comando. Las condiciones que contienen un offset se pueden compensar.
Cuando se envía este comando, Cal gan entr an x se selecciona automáticamente de forma que la señal de
entrada disponible corresponde al valor cero de la variable. La calibración del desplazamiento puede efectuar-
se también con el convertidor activado.
Para el desarrollo de la calibración automática, es necesario comprobar las siguientes condiciones:
- Tensión de entrada inferior a 1V o corriente de entrada inferior a 2 mA
¡NOTA!
El valor obtenido automáticamente, si es necesario, se puede cambiar manualmente mediante Gan entr analóg x.
En caso de que el valor de tensión ajustado en la entrada analógica sea superior a 1V, se activa la alarma Val
ent muy alto.
Menú
PAR
Descripción
14.5
1508 Cal gan entr an 1
14.21
1558 Cal gan entr an 2
Comando de calibración automática para la ganancia de la entrada analógica determinada. Calibración final
automática de la entrada. Cuando se envía este comando, Cal desp entr an x se selecciona automáticamen-
te de forma que la señal de entrada disponible corresponde al valor máximo de la variable. La calibración del
desplazamiento puede efectuarse también con el convertidor activado.
Para el desarrollo de la calibración automática, es necesario comprobar dos condiciones:
- Tensión de entrada superior a 1V o corriente de entrada superior a 2 mA
- Polaridad positiva. El valor encontrado se acepta automáticamente para el otro sentido de rotación.
64
UM
Tipo
FLOAT
FLOAT
Speed
100%
2
50%
1
0
UM
Tipo
BIT
BIT
UM
Tipo
BIT
BIT
FB BIT
Por defecto
1.0
1.0
1
Analog inp x scale = 1,0
Analog inp x scale = 2,0
2
5V
10V
FB BIT
Por defecto
0
0
FB BIT
Por defecto
0
0
ADV200 • Descripción de las funciones y lista de parámetros
Mín
Máx.
-10.0
10.0
-10.0
10.0
Mín
Máx.
0
1
0
1
Mín
Máx.
0
1
0
1
Acc
Mod
RW
FVS
RW
FVS
Acc
Mod
RW
FVS
RW
FVS
Acc
Mod
RW
FVS
RW
FVS
