Pistola manual OptiSelect
V 03/13

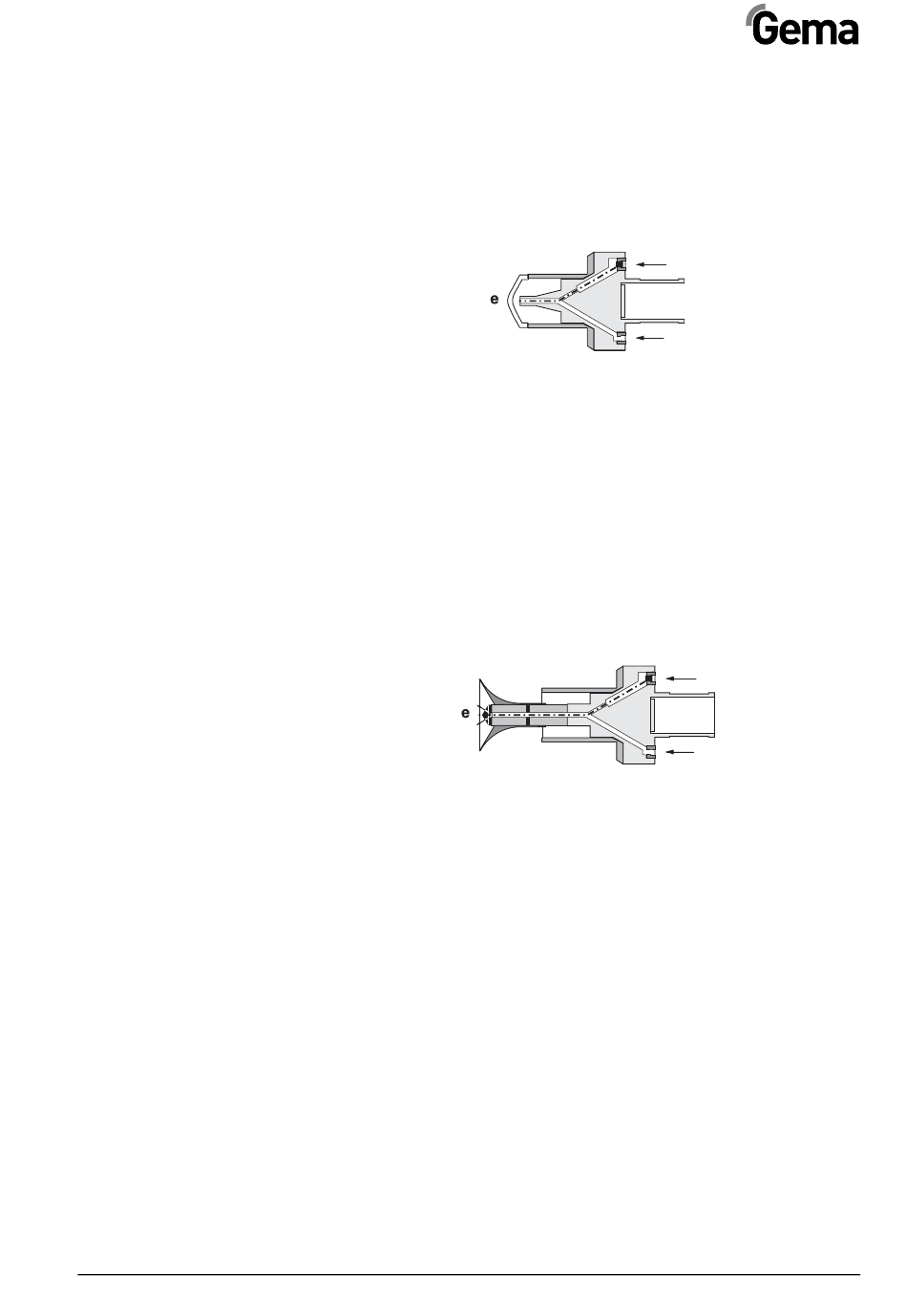

Tobera de inyección plana con electrodo central
ventilado
La tobera de chorro plano ventilada se utiliza para pulverizar y cargar el
polvo. La abertura con forma de ranura da una forma ovalada a la nube
de polvo pulverizado. El polvo se carga con el electrodo central. El alto
voltaje, que se genera en la cascada de la pistola, se lleva a través del
aro de contacto negro del soporte de tobera al electrodo central.
Para evitar las adherencias por sinterización del polvo en el electrodo,
éste se limpia con aire comprimido durante la pulverización. Además, el
aire de limpieza se lleva a través del pequeño orificio del aro de contacto
negro del soporte de la tobera al portaelectrodo.
El manual de instrucciones correspondiente explica cómo se ajusta el ai-
re de limpieza en la unidad de control de pistola.
Tobera de chorro redondo con deflector y elec-
trodo central ventilado
Para que el flujo de polvo que sale de la pistola tenga forma de nube, se
usa un deflector ventilado. El polvo se carga con el electrodo central. El
alto voltaje, que se genera en la cascada de la pistola, se lleva a través
del aro de contacto negro del soporte de tobera al electrodo central.
Puesto que puede acumularse polvo en la parte trasera del deflector, es
necesario limpiarlo con aire comprimido. El aire de limpieza se lleva a
través del pequeño orificio en el aro de contacto negro del soporte de to-
bera hasta el portaelectrodos y se conduce de modo que pase por enci-
ma de la superficie del lado trasero del deflector. La fuerza del aire de
limpieza depende del polvo y de su capacidad de
El manual de instrucciones correspondiente explica cómo se ajusta el ai-
re de limpieza en la unidad de control de pistola.
Alto voltaje
Aire de limpieza
Alto voltaje
Aire de limpieza
sinterización.
Descripción del funcionamiento • 17
