La curvatura del resorte (15)
debe orientarse hacia el cabezal
de bomba (véase la figura)

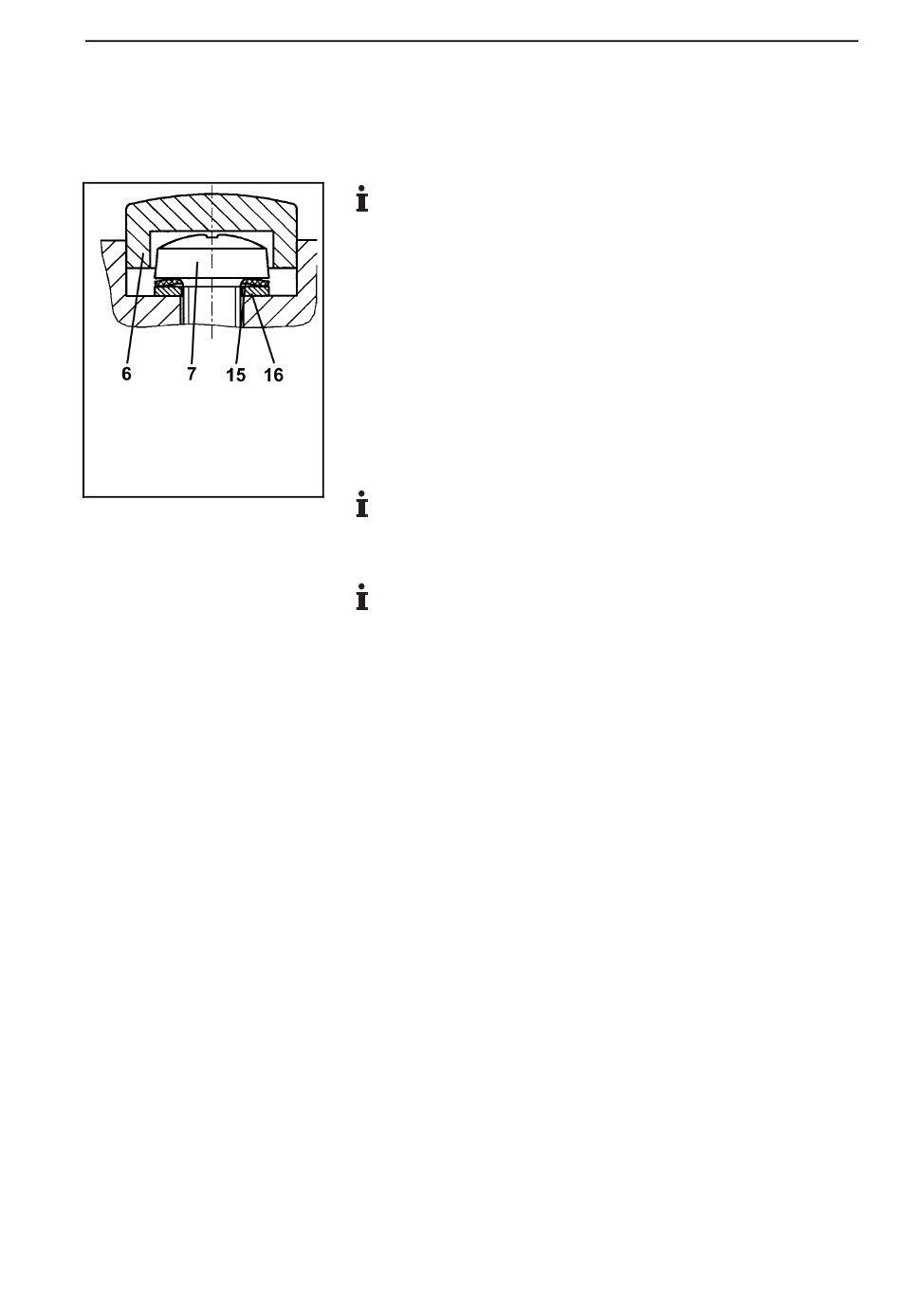

Fig. 14: Orientación del resorte
Traducción del manual de instrucciones original, español, KNF 121446-121453 07/13
8. Comprobar el centrado de la tapa de cabezal (4) mediante un
ligero movimiento lateral de la misma.
9. Unir entre sí la tapa de cabezal (4) y la placa intermedia (1):
Apretar el tornillo (7) (par de apriete 70 Ncm).
Para la disposición de resorte (15) y arandela (16), así como
para la orientación del resorte, véase la Fig. 14.
10. Montar las cubiertas de tornillo (6).
11. Realizar los pasos 1 a 10 en el segundo cabezal de bomba.
12. Desechar adecuadamente las membranas y las placas de
válvula/juntas sustituidas.
Montar los cabezales de bomba
1. Colocar los dos cabezales de bomba, unidos entre sí por
conexión (conexiones) neumática(s), sobre la carcasa según
las marcas (M).
Prestar atención a que la cubierta (fig. 12/13) quede apoyada
en el cabezal de bomba y no quede aplastada. Para ello,
pasar un destornillador pequeño con cuidado entre la cubierta
(13) y el cabezal de bomba.
Si la cubierta queda aplastada entre la placa intermedia(1) y la
tapa de cabezal (4), la bomba no alcanzará la potencia
neumática nominal.
2. Apretar los tornillos (5) en cruz en ambos cabezales de bomba
manualmente (par de apriete: 3 Nm).
Pasos finales
1. Conectar la tubería de aspiración y la de presión de nuevo a la
bomba.
2. Conectar la bomba a la red eléctrica.
Si tiene alguna pregunta respecto al mantenimiento, contacte con
su asesor técnico de KNF (teléfono, véase la última página).
