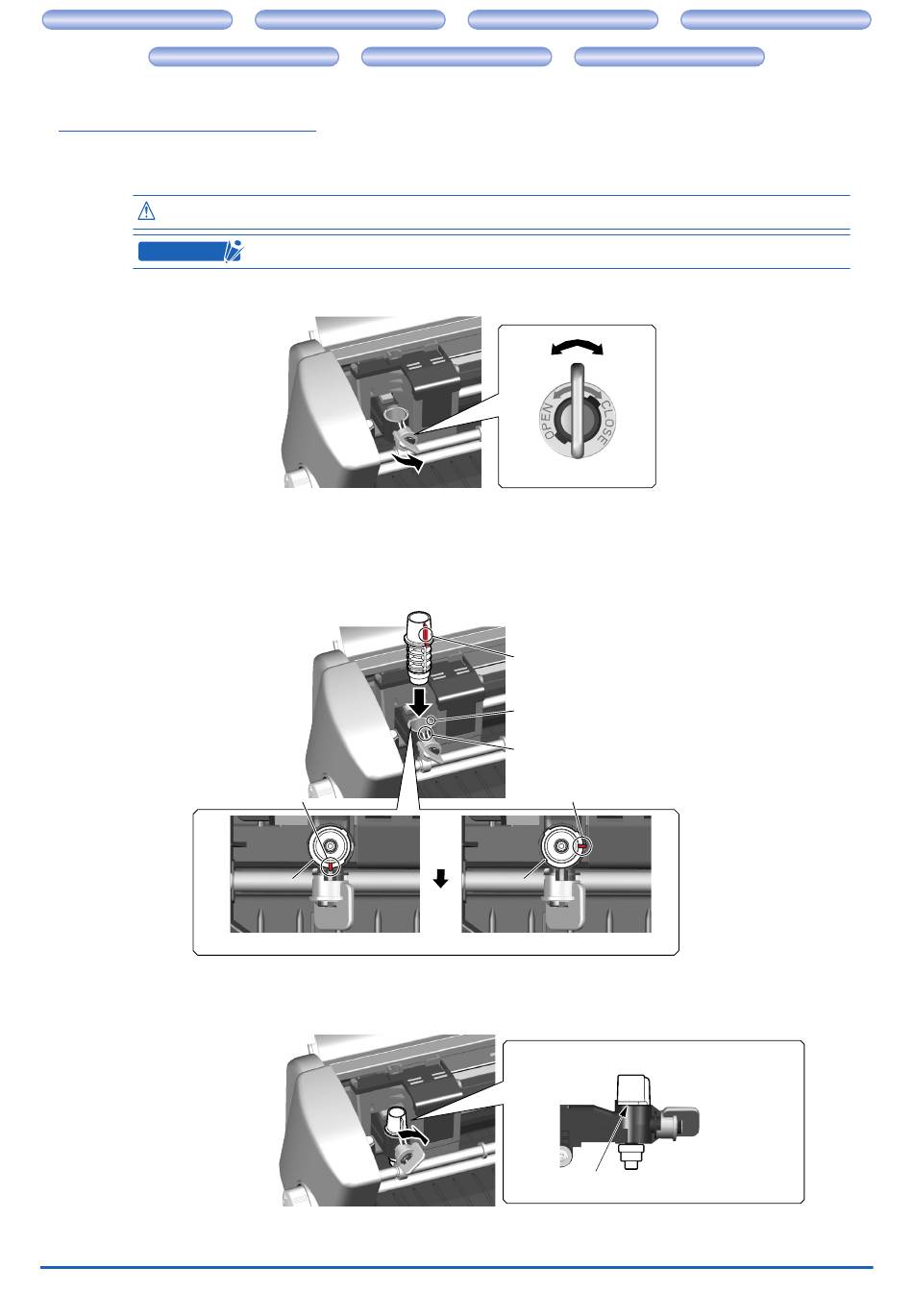

Montaje del portacuchillas

Monte el portacuchillas que tiene ajustada la longitud de cuchilla que sobresale (seleccionando la
tapa de ajuste de la cuchilla más adecuada) en el Craft ROBO.
Precaución
PUNTO A VERIFICAR
(1) Gire la llave de cierre a la izquierda (dirección OPEN) para aflojar el soporte de pinza.
Si utiliza medio que no requiere hoja portadora, monte el portacuchillas asegurándose de que
el saliente en el portacuchillas se oriente hacia la parte delantera y que se alinee con la
muesca en el soporte de pinza.
Si utiliza la hoja portadora, gire el saliente en el portacuchillas 90 grados a la derecha para
que se acople contra el saliente del soporte de pinza.
Saliente en el portacuchillas
Portacuchillas Portacuchillas
Cuando se utiliza medio sin hoja portadora
(2) Inserte firmemente el portacuchillas en el soporte de pinza y gire la llave de cierre a la derecha
(dirección CLOSE) para apretar el soporte de pinza.
2-12
CAPÍTULO 1. ANTES DEL USO
CAPÍTULO 1. ANTES DEL USO
CAPÍTULO 2. CONEXIÓN Y PREPARACIÓN
CAPÍTULO 2. CONEXIÓN Y PREPARACIÓN
Cuando maneja la cuchilla de corte, guárdese de cortarse las manos.
Asegúrese de agarrar firmemente el soporte de pinza al montar o retirar el portacuchillas.
CAPÍTULO 3. CRAFT ROBO CONTROLLER
CAPÍTULO 3. CRAFT ROBO CONTROLLER
Apéndice A. Especificaciones estándares
Apéndice A. Especificaciones estándares
Aflojar
Llave de cierre
Saliente en el portacuchillas
Saliente en el soporte de pinza
Muesca en el soporte de pinza
Saliente en el portacuchillas
Portacuchillas Portacuchillas Portacuchillas
Delantera
Cuando se utiliza la hoja portadora
Nota: En el diagrama siguiente, el saliente en el
portacuchillas está orientado hacia la delantera.
Inserte firmemente el portacuchillas hasta que esta
superficie esté en contacto con el soporte de pinza.
CAPÍTULO 2. CONEXIÓN Y PREPARACIÓN
ÍNDICE
ÍNDICE
Apretar
