11.Led Power ON y Fusible 15A Fast.
12.Trimmer para calibración EXCLUSIÓN
Señales de INC y DEC: señales procedentes de la máquina para incre-
mentar o decrementar la tensión de trabajo o para pasar de una tensión de
trabajo a la otra (valores de tensión admitidos para un valor alto: de 11V a 40V).
Nota:
El tiempo de los impulsos de INC y DEC debe ser al menos superior a
10ms (véase capítulo 4.2.5 "RS-IncDec Resol").

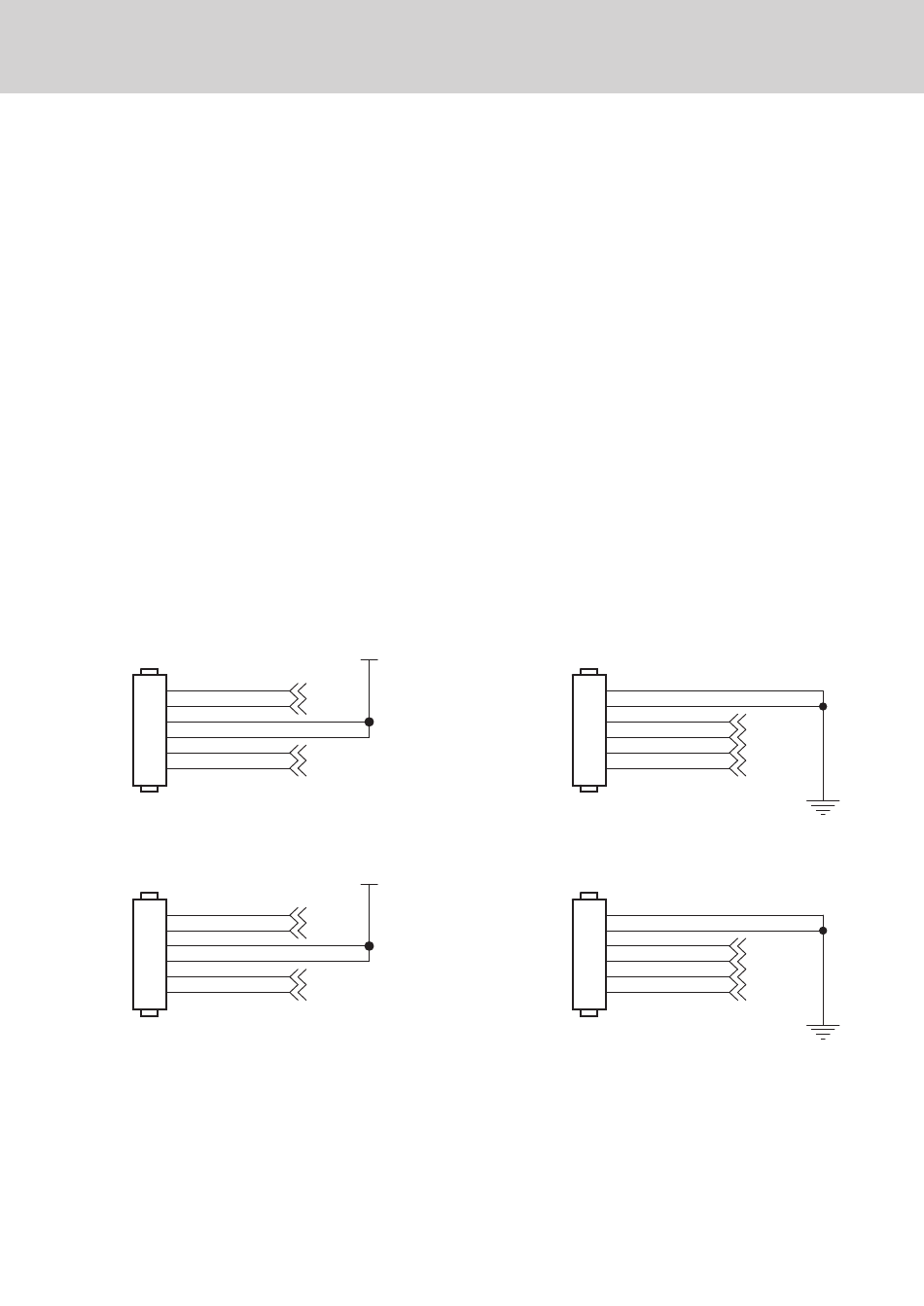

Conexiones posibles para INC y DEC
COMÚN POSITIVO
GRUPO 1
1
2
3
DEC+
(5)
4
INC+
5
6
GRUPO 2
1
2
(6)
3
DEC+
4
INC+
5
6
2 - INSTALACIÓN
+V
DEC-
INC-
STOP B
STOP A
+V
DEC-
INC-
STOP B
STOP A
23
COMÚN NEGATIVO
GRUPO 1
1
DEC-
2
INC-
3
(5)
4
5
6
GRUPO 2
1
DEC-
2
INC-
(6)
3
4
5
6
DEC+
INC+
STOP B
STOP A
DEC+
INC+
STOP B
STOP A
