Dimensiones Del Gabinete - Altronix ACM4 Serie Guia De Instalacion

Los siguientes módulos de submontaje Altronix pueden instalarse en campo en la fuente de alimentación /
cargadores AL300ULX (R), AL600ULX (R), AL400ULX (R): ACM4 o ACM4CB
1.Desconecte la alimentación antes de continuar con la instalación del submontaje.
2. Fije los separadores (suministrados) a los pernos correspondientes en el gabinete.
3. Alinee los orificios de montaje del submontaje con separadores (Fig. 8, pág. 8).
Consulte a continuación la ubicación y posición para la colocación del submontaje.
4. Fije el submontaje al gabinete utilizando los cuatro (4) tornillos (suministrados) (Fig. 9, pág. 8).
5.Conecte los cables de alimentación rojo y negro del cable con camisa de tipo CM (suministrado), como se muestra
a continuación:
Terminales:
Cables de
Salida de la fuente
alimentación
de alimentación
(suministrado)
Cable rojo
Cable negro
Fig. 9
Mantenga el cableado de energía
limitada separado de la energía no
limitada.
Use un espacio mínimo de 0.25 ".
montaje para instalación de
submontaje catalogado por UL.
Altronix no es responsable de ningún error tipográfico.
140 58th Street, Brooklyn, New York 11220 USA | phone: 718-567-8181 | fax: 718-567-9056
web site: www.altronix.com | e-mail: info@altronix.com | Lifetime Warranty | Made in U.S.A.
IIACM4/ACM4CB series
- 8 -

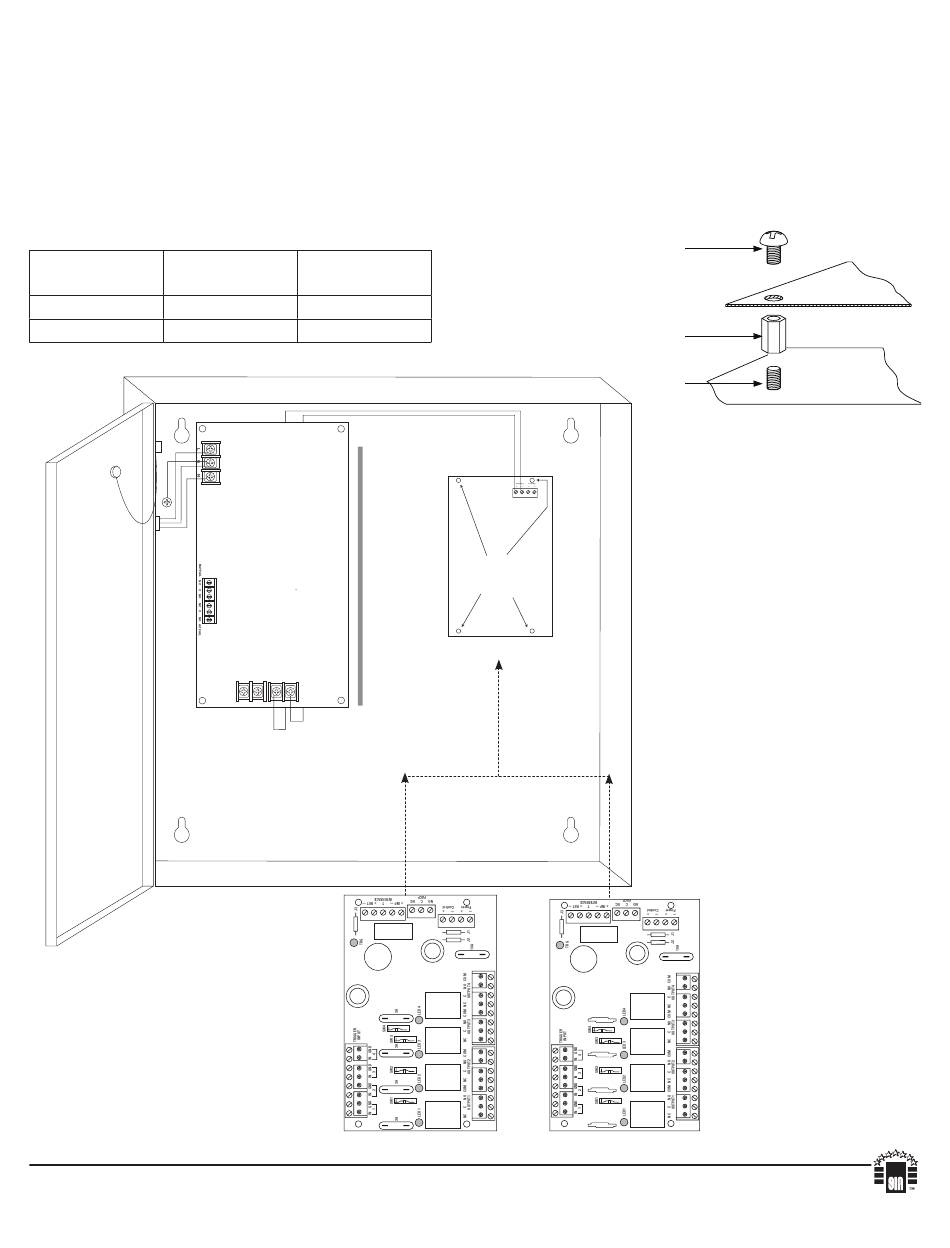

Instrucciones de instalación del submontaje listado por UL:
Submontaje de
entrada
DC + Control +
DC - - Control - -
Tablero de fuente de
alimentación
para:
AL300ULX(R)
AL400ULX(R)
AL600ULX(R)
Divisor
+
BAT --- +
--- DC
Cable rojo
Cable negro
ACM4
Posición de
Esparrago
Orificios
de
montaje
Sub-montaje
H08Q
Tornillo
Sub-montaje
Espaciador
Gabinete

Dimensiones del gabinete:

8.5" x 7.5" x 3.5"
(215.9mm x 190.5mm x 88.9mm)
ACM4CB
Fig. 8
