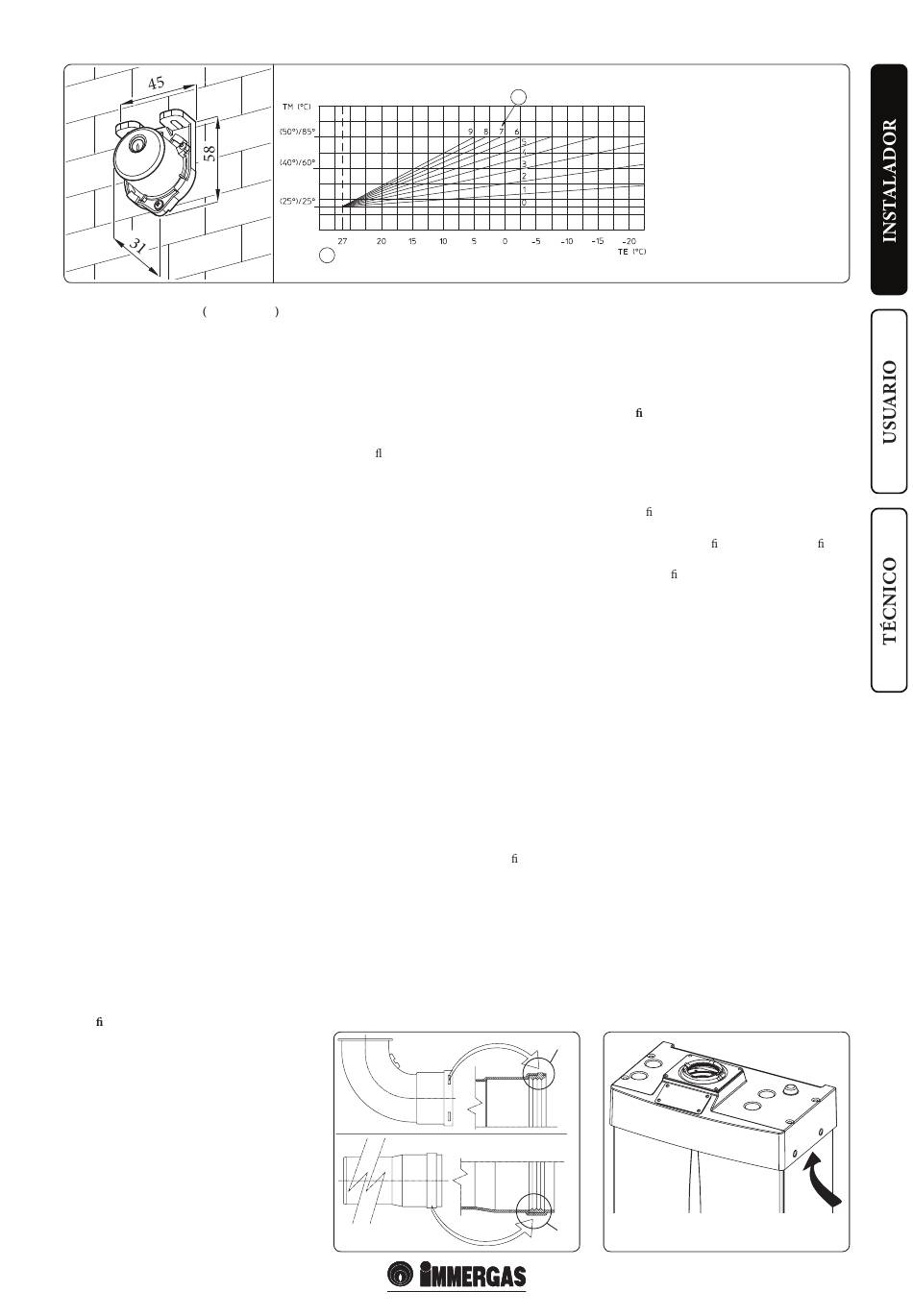

1.6 SONDA EXTERNA OPCIONAL .

La caldera está preparada para la aplicación de la
sonda externa (Fig. 1-8) que está disponible como
kit opcional. Para colocar la sonda externa con-
sulte el manual de instrucciones correspondiente.
La sonda se puede conectar directamente a la
instalación eléctrica de la caldera y permite
disminuir automáticamente la temperatura
máxima de ida a la instalación, con el aumento
de la temperatura externa, para regular así el calor
suministrado a la instalación, en función de la
variación de la temperatura externa. La sonda
externa actúa siempre cuando está conectada
independientemente de la presencia o del tipo de
cronotermostato ambiente usado, y puede traba-
jar en combinación con ambos cronotermostatos
Immergas. La correlación entre la temperatura
de ida de la instalación y la temperatura externa,
está determinada por la posición del selector de
calefacción ubicado en el panel de control de la
caldera (o en el panel de mandos del CAR
está conectado a la caldera), según las curvas
representadas en el diagrama (Fig. 1-9). La sonda
externa se debe conectar a los bornes 38 y 39 de
la placa de bornes ubicada debajo de la cámara
estanca (Fig. 3-2).
1.7 SISTEMAS DE TOMA DE AIRE
Y DE EVACUACIÓN DE HUMOS
IMMERGAS.
Immergas suministra, a parte de las calderas,
diferentes soluciones para la instalación de los
terminales de aspiración de aire y de descarga de
humos sin los que la caldera no puede funcionar.
Atención: la caldera se debe instalar solo en
conjunto con un dispositivo de aspiración de
aire y evacuación de humos plástico visible,
original de Immergas "Serie Verde", como lo
prevé la normativa vigente.
Los conductos de material plástico no pueden
instalarse en exteriores por tramos más largos
que 40 cm sin protegerlos adecuadamente con-
tra los rayos UV y otros agentes atmosféricos.
Estos dispositivos se reconocen por una marca
identi cativa y distintiva que contiene la nota:
"solo para calderas de condensación".
2
1-8
• Factores de Resistencia y longitudes equiva-
lentes. Cada componente de toma de aire/
evacuación de humos tiene un Factor de
Resistencia determinado por pruebas experi-
mentales que se muestra en la tabla siguiente.
El Factor de resistencia de cada componente
es independiente del tipo de caldera en la que
se instala y es una magnitud adimensional. En
cambio, está condicionado por la temperatura
de los uidos que pasan dentro del contacto y,
por tanto, cambia con el uso en aspiración de
aire o en descarga de humos. Cada componente
tiene una resistencia que corresponde a una
determinada longitud en metros de tubo del
mismo diámetro, llamada longitud equivalente,
que se obtiene a partir de la relación entre los
Factores de resistencia. Todas las calderas tienen
un Factor de resistencia máximo determinado
por pruebas experimentales igual a 100. El
Factor de resistencia máximo admitido co-
V2 si rresponde a la resistencia determinada con la
longitud máxima admitida de tubos con cada
tipología de Kit Terminal. El conjunto de esta
información permite efectuar cálculos para el
planteo de distintas soluciones de toma de aire/
evacuación de humos.
Posicionamiento de las juntas (de color negro)
para toma de aire/evacuación de humos "serie
verde". Preste atención a interrumpir la junta
correcta (para codos o alargadores) (Fig. 1-10):
- junta (A) con muescas, a utilizar para los codos;
- junta (B) sin muescas, a utilizar para los alar-
gadores.
Nota: si la lubricación de los componentes (ya
realizada por el fabricante) no es su ciente, quite
el lubricante residuo con un paño seco, y luego
esparza el talco del kit en los particulares para
facilitar el acoplamiento.
1-10
1
1.8 INSTALACIÓN EN EL EXTERIOR
Nota: por lugar parcialmente protegido se entiende
aquel en el que el aparato no está expuesto directa-
mente a la intemperie (lluvia, nieve, granizo, etc.).
• Con guración tipo B con cámara abierta y
Se puede efectuar la aspiración de aire directa y
la expulsión de humos en una chimenea indi-
vidual o directamente al exterior, utilizando el
correspondiente kit de cobertura (Fig. 1-11). En
esta con guración es posible instalar la caldera
en un lugar parcialmente protegido. El calentador
de agua en esta con guración está clasi cado
como tipo B
Con esta con guración:
- la aspiración del aire tiene lugar directamente
- la descarga de humos deberá estar conectada a
Por lo tanto se deben respetar las normas técnicas
en vigor.
A
( )
B
( )
1-11
7 - ES
Leyenda:
1 - Posición de la regulación de
la temperatura de calenta-
miento para el usuario.
2 - Entre paréntesis el valor de
la temperatura con rango
25°/50°
TM - Temperatura ida (°C)
TE - Temperatura externa (°C)
EN UN LUGAR PARCIALMENTE
PROTEGIDO.
tiro forzado.
.
23
desde el ambiente en el que está instalado el
aparato (exterior);
una chimenea individual o salir directamente
al exterior.
1-9
