4.4.1 Geräte ohne Standfuß (Wandbefestigung)
• Bohrschablone an der gewünschten Stelle anbringen.
• Bohrlöcher anzeichnen und bohren.
• Dübel einsetzen.
• Das Gerät an der Wand festschrauben.
4.4.2 Geräte mit Standfuß (Bodenmontage)
• Das Gerät an der gewünschten Stelle aufstellen.
• Bohrlöcher anzeichnen.
• Das Gerät zur Seite stellen.
• Löcher bohren.
• Dübel einsetzen.
• Das Gerät an der gewünschten Stelle aufstellen.
• Das Gerät am Boden festschrauben.

4.5 Elektrischem Stellantrieb austauschen

Stellen Sie mit dem Handrad die Dosierleistung auf 0 %-Position.
Führen Sie den Passkerbstift (Mitnehmer) in die Stellantriebs-
welle des Handrades ein und flanschen Sie den Servomotor mit
4 Muttern der Schlüsselweite 10 an das Getriebe an.
Warnung
Beachten Sie für das Austauschen einer Gasdosier-
anlage mit elektrischem Stellantrieb unbedingt die
Anleitungen und Warnhinweise in den Kapiteln
5.1 Elektrische Anschlüsse,
fungen und 6. Bedienung.
Lieferumfang elektrischer Stellantrieb
Stellantrieb, Unterlegscheiben und -muttern
Benötigtes Werkzeug
Gabelschlüssel SW 10
Überprüfen der 0 %-Position
Der Stellantrieb ist bei Auslieferung auf 0 %-Position eingestellt.
5.2.4 Stellantrieb-Prü-

5. Inbetriebnahme

Warnung
Montieren Sie unter keinen Umständen einen
beschädigten Antrieb.
5.1 Elektrische Anschlüsse
Warnung
Vor Anschließen der Netzleitung Netzspannung
abschalten!
Elektrische Anschlüsse nur durch qualifiziertes Fach-
personal!
Landesspezifische Vorschriften für Elektroinstallatio-
nen beachten!
Je nach Auswahl der optionalen Komponenten: Netz-
anschluss direkt (durch den Kunden) oder über den
Hinweis
Klemmenkasten.
5.1.1 Stellantrieb mit Analogsteuerung (Option)
51 52
L N
-
+
L1 N PE
4(0) - 20 mA

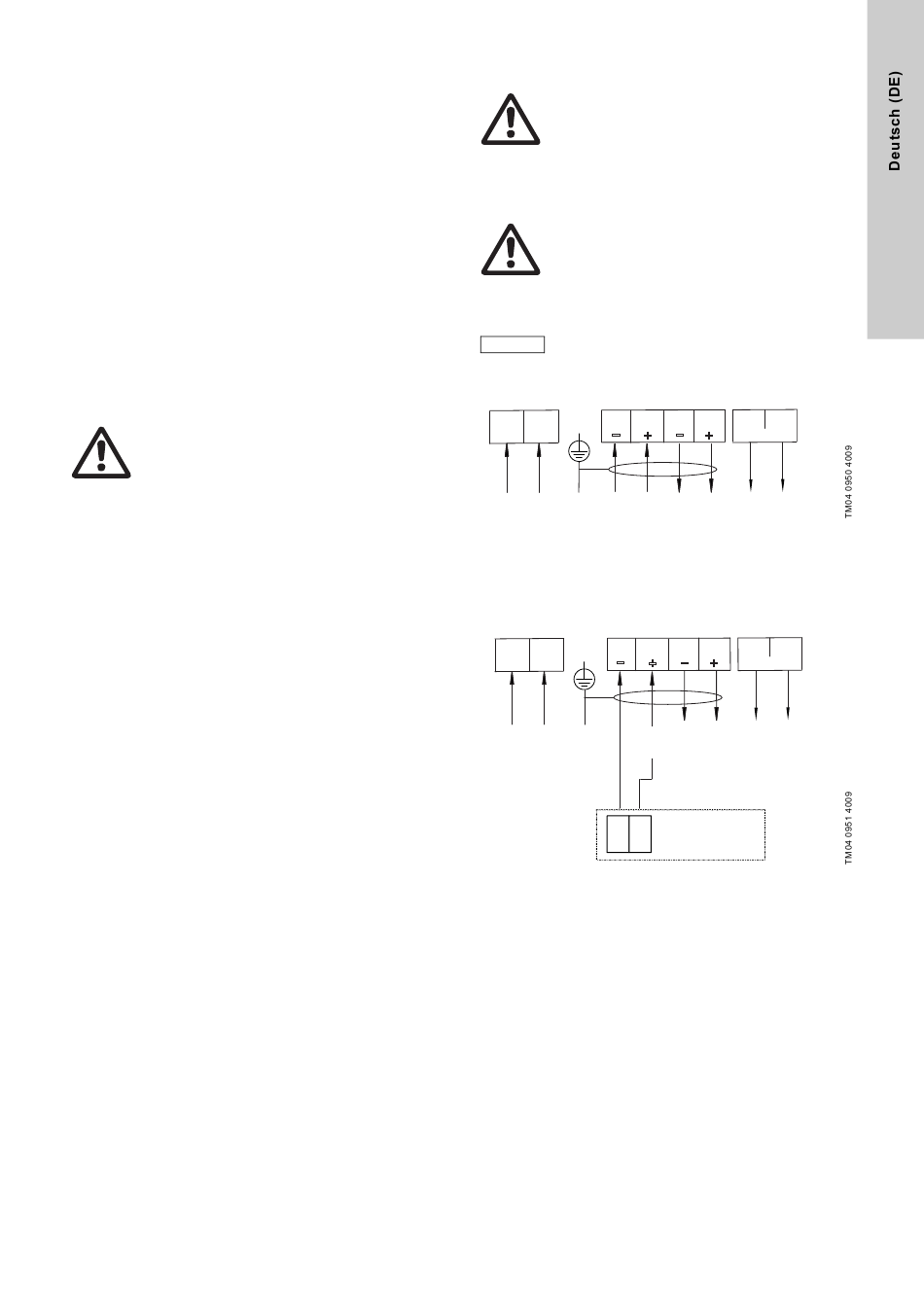

Abb. 17 Schaltplan Stellantrieb mit Analogsteuerung
5.1.2 Stellantrieb mit Analogsteuerung (Option),
angeschlossen an z.B. einen Conex
• Die Klemmen gemäß dem Anschlussdiagramm mit den ent-
sprechenden Klemmen des externen Reglers verbinden.
51 52
L N
-
+
L1 N PE
4(0) - 20 mA
30 29
Abb. 18 Klemmenanschlussdiagramm Conex
54 56 57
55
-
+
max. 125 V
fault message
®
DIA-2Q
54 56
55 57
-
+
max. 125 V
Conex DIA-2Q
®
DIA-2Q
