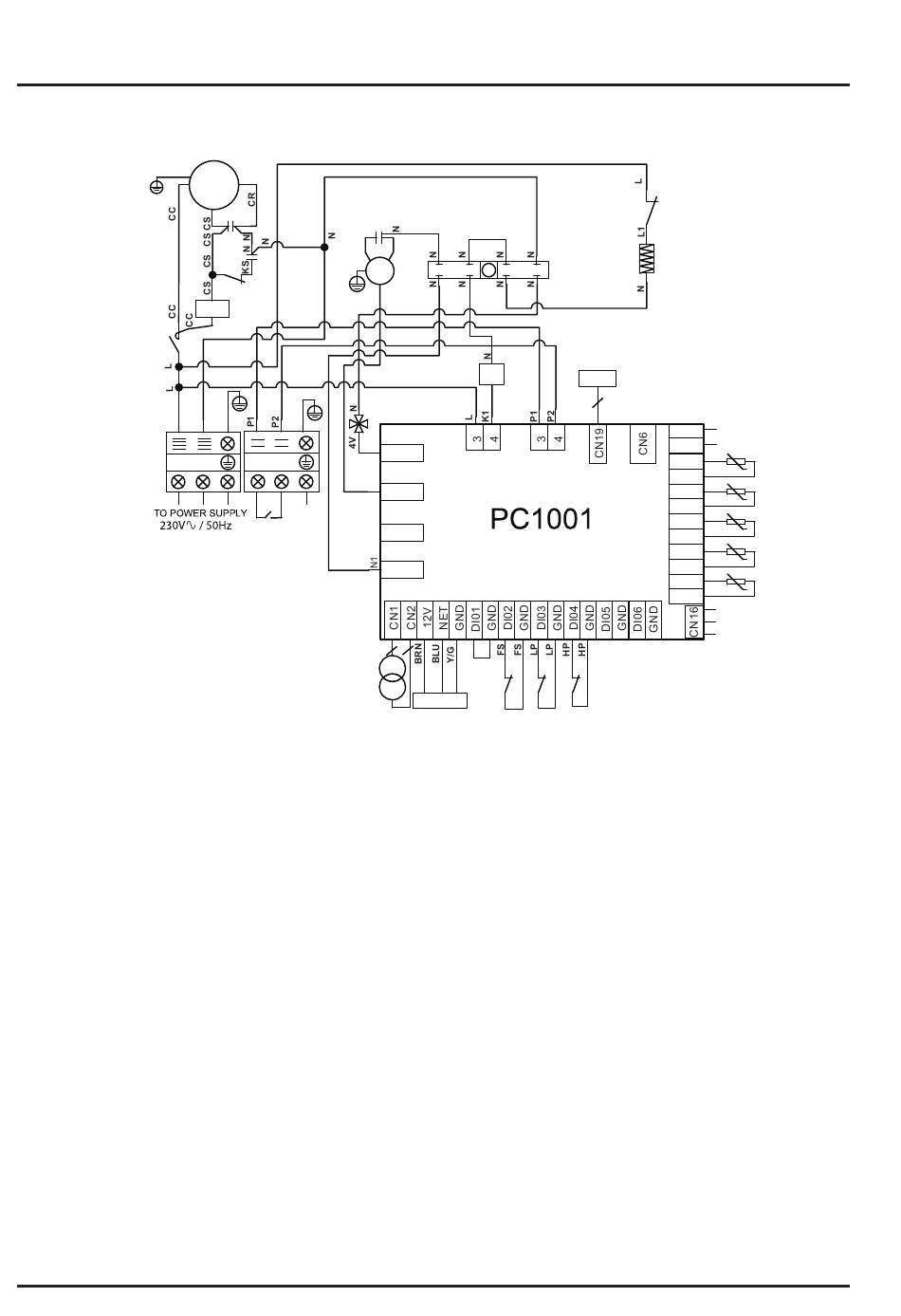

6. VEDLEGG (fortsetter)
ENP4MSC
BLK
KM1
L
RED BLU
L N
MERKNADER:
1. AT : SENSOR FOR LUFTTEMPERATUR
2. COMP : KOMPRESSOR
3. CH : BUNNKASSEVARMER
4. CT : SENSOR FOR FORDAMPET TEMPERATUR
5. EEV : ELEKTRONISK EKSPANSJONSVENTIL
6. FM : VIFTEMOTOR
7. FS : VANNSENSOR
8. HP : HØYTRYKKSBRYTER
9. IT : TEMPERATURSENSOR TIL VANNINNLØP
20
COMP
WHT
CC CR
CS
RED
C1
BLK
C2
KS
1
2
2
RED
KS
5
N
P1 P2
RED
OUT2
C3
BLU
N 3 5 N
FM 1
01
2 4 6
KM1
4V
OUT3
OUT1 OUT2
OUT4
OUT5
AC-N
2
2
TC
12V
Controller
FS
10. KS : RELÉ-SPOLE TIL START AV KOMPRESSOR
11. LP : LAVTRYKKSBRYTER
12. OT : TEMPERATURSENSOR TIL VANNUTLØP
13. SUT : SENSOR FOR SUGETEMPERATUR
14. TC : OMFORMER 230V
15. 4V : 4-VEIS VENTIL
16. KM1 : EFFEKTKONTAKTOR
17. C1 : PERMANENT KONDENSATOR
18. C2 : STARTKONDENSATOR
19. OUT2 : POTENSIALFRI KONTAKT, MAKS. 7A
KM1
CH
7
8
EEV
5
GND
AI06
AT
GND
AT
AI05
CT
GND
CT
AI04
OT
GND
OT
AI03
IT
GND
IT
AI02
SUT
GND
SUT
AI01
+5V
GND
HP
LP
 
/ 12V
5K
t
5K
t
5K
t
5K
t
5K
t
