PRECAUCIONES DE SEGURIDAD
2
PRECAUCIONES DE
SEGURIDAD
Para evitar lesiones al usuario u otras perso-
nas y daños materiales, deben seguirse las
siguientes instrucciones.
• Un funcionamiento incorrecto por ignorar las instruccio-
nes causará lesiones o daños materiales. La gravedad se
clasifica conforme a las indicaciones siguientes.
!
ADVERTENCIA
Este símbolo indica la posibilidad de muerte o
lesiones graves.
PRECAUCIÓN
!
Este símbolo indica la posibilidad de lesiones
o daños materiales.
• El significado de los símbolos de este
manual se muestra a continuación.
!
ADVERTENCIA
INSTALACIÓN
• No tocar con las manos mientras está encendido
- Existe riesgo de incendio o descargas eléctricas.
• Utilice piezas estándar (conector).
- No desmonte ni repare el producto. Existe
riesgo de incendio o descargas eléctricas.
• Para eléctrico, contacte con su proveedor, vendedor,
un electricista cualificado o con un Centro de
Servicio Autorizado.
- No desmonte ni repare el producto. Existe
riesgo de incendio o descargas eléctricas.
• Utilice un disyuntor o un fusible con la cla-
sificación adecuada.
- Existe riesgo de incendio o descargas eléctricas.
• No instale, retire ni vuelva a instalar la uni-
dad usted mismo (cliente).
- Existe riesgo de incendio, descargas eléc-
tricas, explosión o heridas.
• Para su instalación, póngase en contacto con el pro-
veedor o un Centro de Servicio Autorizado.
- Existe riesgo de incendio, descargas eléc-
tricas, explosión o heridas.
Funcionamiento
•
Si el producto está empapado (inundado o sumergi-
do) contacte con un Centro de Servicio Autorizado.
- Existe riesgo de incendio o descargas eléctricas.
•
Tenga cuidado de que no entre agua en el aparato.
- Existe riesgo de incendio, descargas eléctri-
cas o daños en el aparato.
!
NOTA
La instalación y utilización las realizará
exclusivamente personal cualificado.

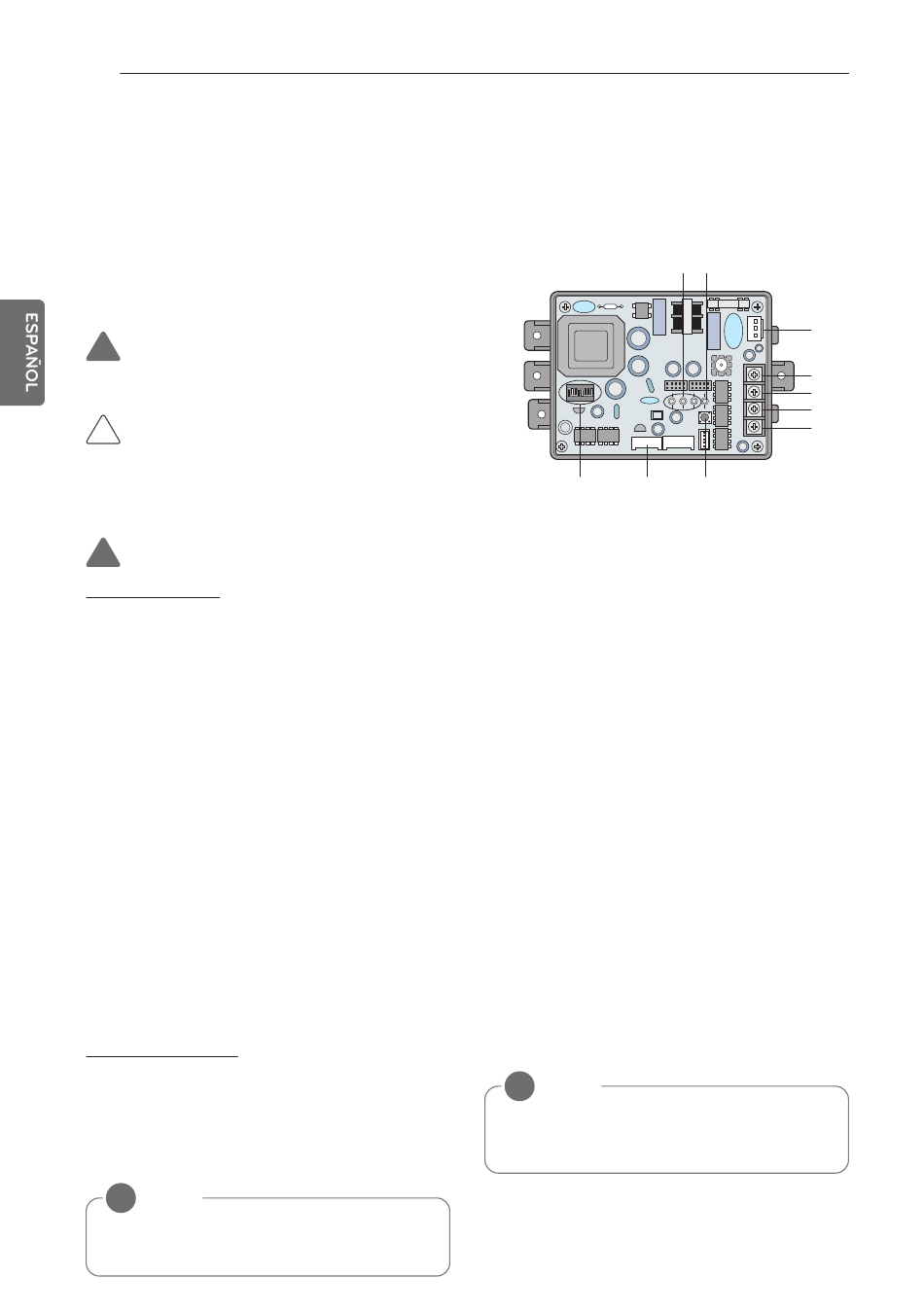

DESCRIPCIÓN DE
LAS PARTES
PMNFP14A0 / PMNFP14A1
ON
1 2 3 4
5 6 7 8
* La localización de las partes podría ser diferente
en el caso de PMNFP14A1.
PMNFP14A0: Para conectar 1 ~ 16 unidades interiores
PMNFP14A1: Para conectar 1 ~ 64 unidades interiores
PUERTA DE ENLACE PI485 (M)
LED01G, 02G, 03G: LED de estado de
comunicación
LED1: LED de estado de RS-485
CN PWR: Conector 220VCA
+10V: Terminal 10VCC
GND: Tierra
BUS_A: *Terminal RS-485 (+) (Consultar
nota)
BUS_B: Terminal RS-485 (-)
Interruptor DIP: Selección de producto
(Consultar 'Configuración de interruptores DIP')
CN OUT: Conector de unidad exterior
Interruptor de reinicio: Reiniciar PI485(M)
!
NOTA
RS-485 es un estándar internacional para
interfaces para comunicaciones serie.
