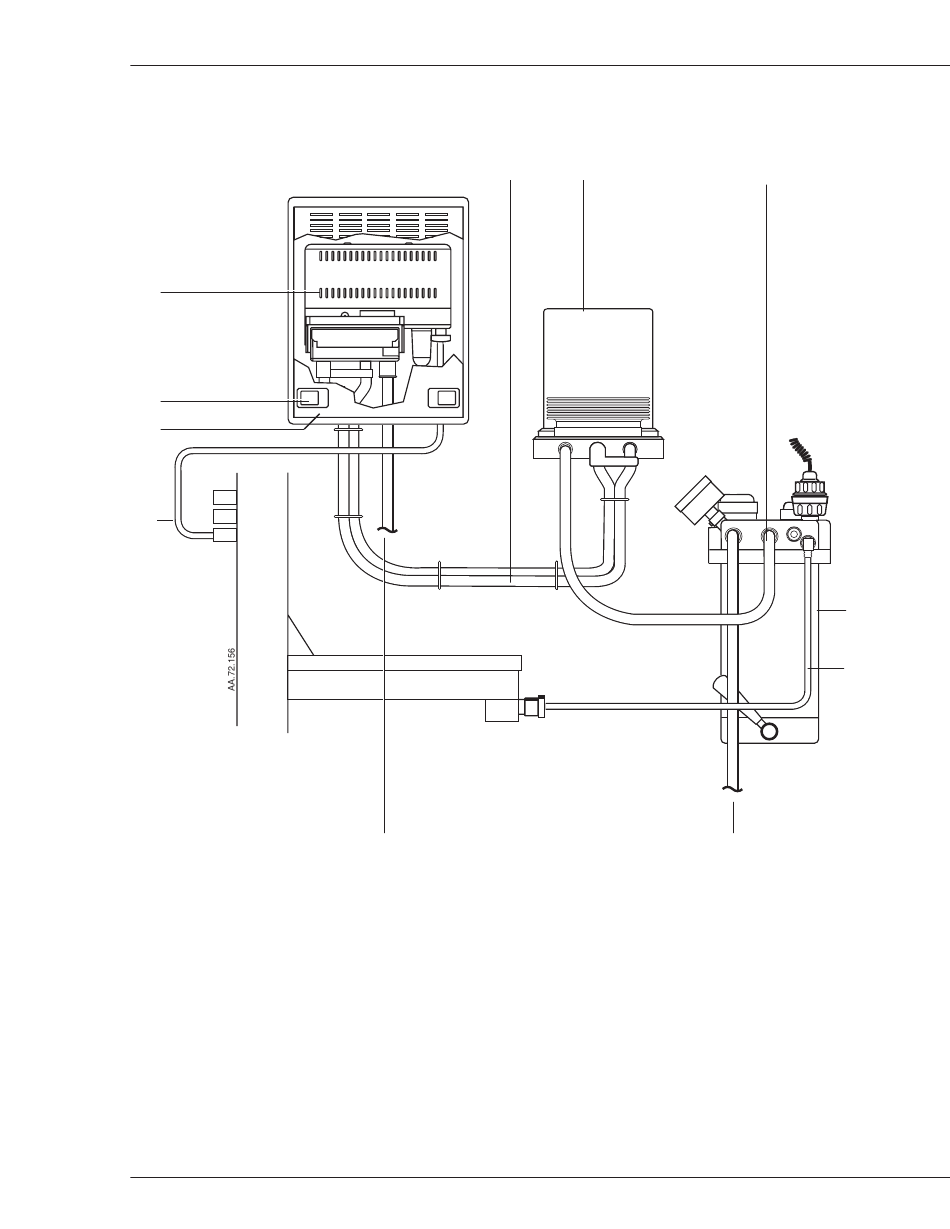

1. Ventilador (vista trasera del 7900)
2. Gas motriz del ventilador
3. Conjunto de la concertina
4. Orificio entre el absorbedor y el ventilador
5. Absorbedor
6. Tubería de suministro de gases frescos (se conecta a la salida común de gas)
7. Escape (se conecta a la válvula de evacuación de gases)
8. Suministro del ventilador (se conecta a la salida neumática)
9. Panel trasero (Excel con repisa central)
10. Retenes (Excel con repisa central)
Figura 3-18
Conexiones entre un ventilador 7900 y un absorbedor GMS sin múltiple de absorbedor
