Seko MSA Serie Manual De Instalación página 44

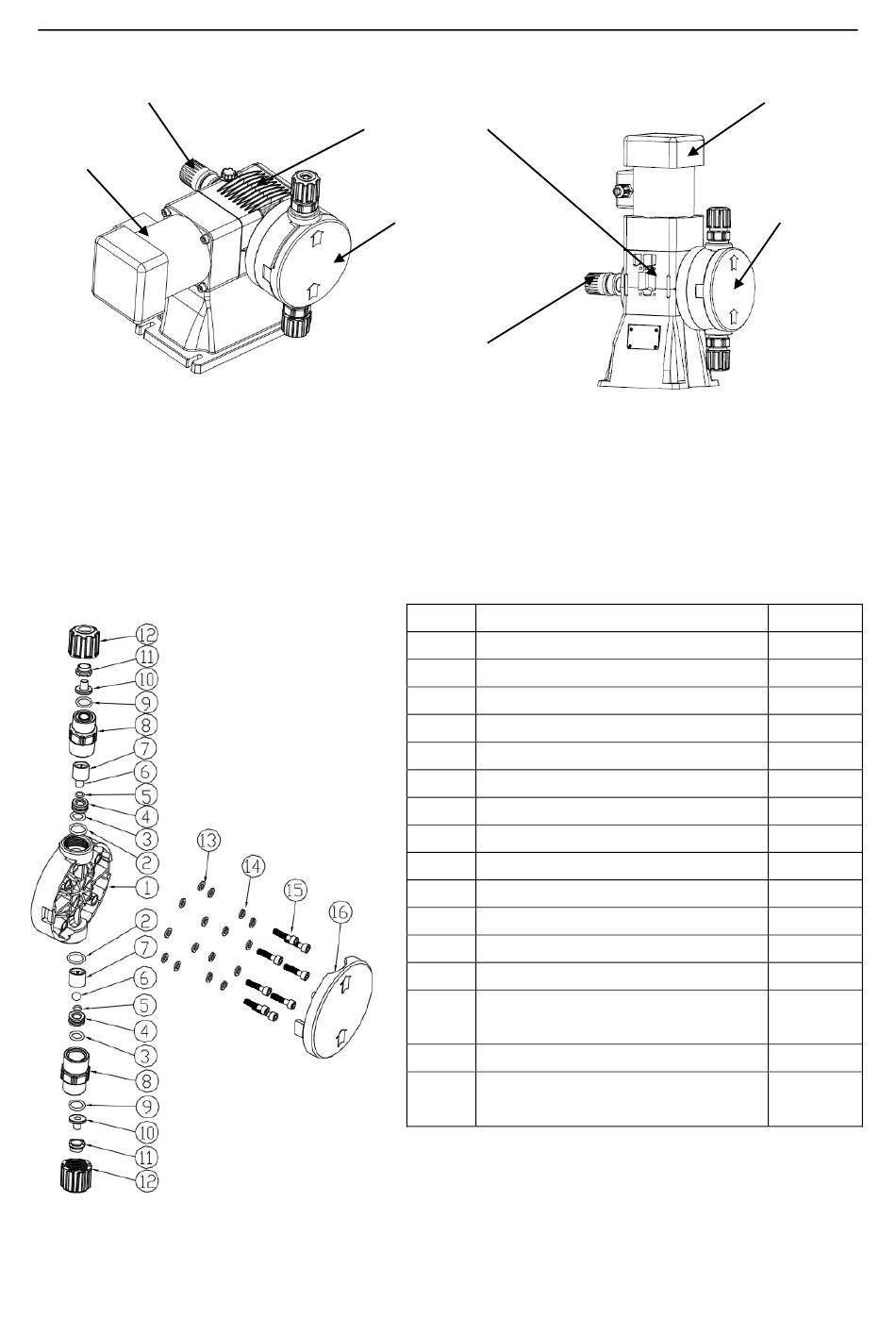

La estructura de la serie MSA/MSV
Perilla de ajuste de la longitud de la
carrera
Motor
Esquema de desmontaje del cabezal de la bomba
Tabla 1 cabezal de la bomba de PVDF (estándar)
SPR0136037
Mecanismo
Cabezal de la
bomba
Perilla de ajuste de la
longitud de la carrera
No.
1 Cabezal del bomba
2 Junta D18,72X2,62
3 Junta 14,48X2,69
4 Asiento de la bola
5 Junta 7,65X1,78
6 Bola
7 Jaula de bola
8 Cuerpo de la válvula
9 Junta 12,37 X T 2,62
10 Sello
11 Abrazadera
12 Tuerca de conexión de PVDF
13 Sello para tornillo M6
Soporte de muelle para tornillo
14
M6
15 Tornillo hexagonal M6x25
Tapa para el cabezal de la
16
bomba
Rev. 1.5
Descripción
Motor
Cabezal de la
bomba
Cantidad
1
2
2
2
2
2
2
2
2
2
2
2
8
8
8
1
1
