1.1.16. Circuito de potencia - Presentación

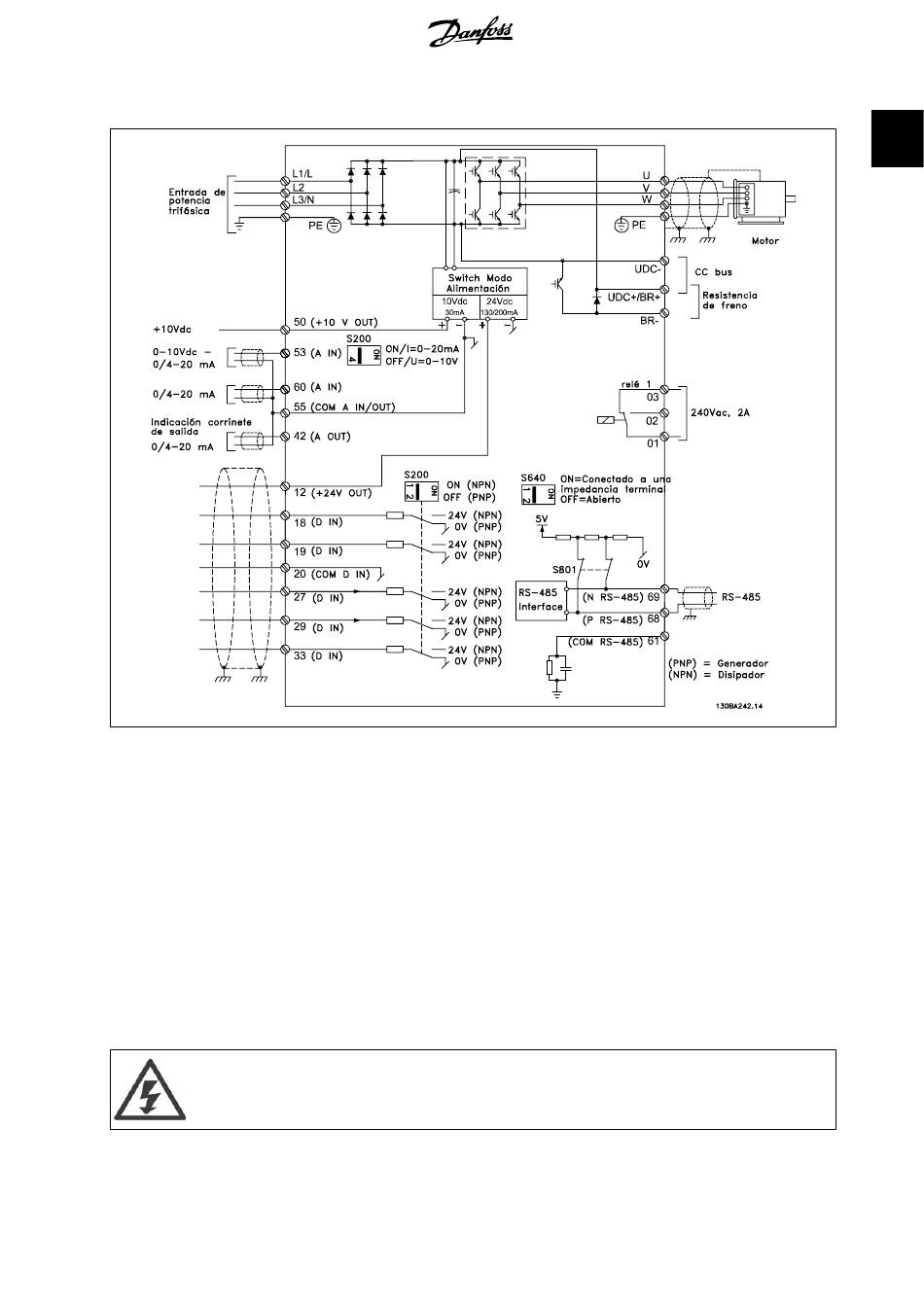

Ilustración 1.6: Diagrama que muestra todos los terminales eléctricos.
Frecuencia de apertura no aplicable para el bastidor M1.
Danfoss dispone de resistencias de freno.
Se pueden instalar filtros de línea de Danfoss opcionales para mejorar el factor de potencia y el rendimiento EMC.
También se pueden utilizar filtros de alimentación Danfoss para carga compartida.

1.1.17. Carga compartida/Freno

Utilice conectores Faston aislados de 6,3 mm diseñados para soportar altas tensiones de CC (carga compartida y freno).
Póngase en contacto con Danfoss o consulte la instrucción no. MI.50.Nx.02 para la carga compartida y la instrucción no. MI.90.Fx.02 para el freno.
Carga compartida: conecte terminales UDC- y UDC/BR+.
Freno: conecte terminales BR- y UDC/BR+.
Tenga en cuenta que puede haber una tensión de hasta 850 V CC entre los terminales
UDC+/BR+ y UDC-. No están protegidos frente a cortocircuitos.
®
