7.3. Instalación del dispositivo (versión WallBox)
7.3.1. Instalación mecánica
En caso de instalación del producto en la pared (con el accesorio suministrado en dotación) las operaciones de instalación son las siguientes:

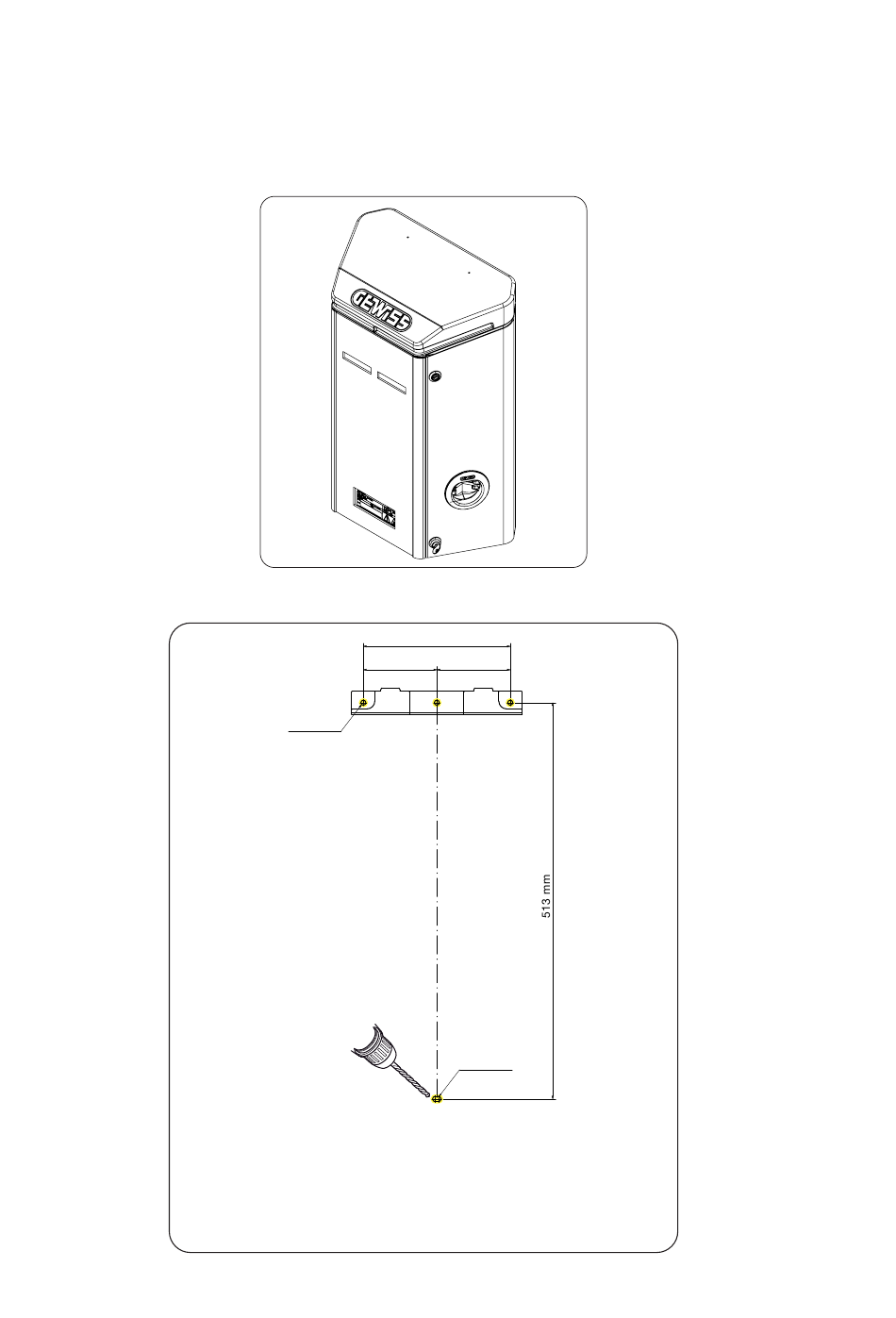

1. Preparar adecuadamente el área de montaje fijando el estribo de soporte a la pared, perforando con las siguientes distancias
entre ejes:
128
189,5 mm
94,75 mm 94,75 mm
Ø6,5 mm
Instalación y conexión del dispositivo
Ø6,5 mm
7.55.4.502.0 - Manual de instalación y uso
