Descripción del hardware
Vista de la parte delantera
La parte delantera del registrador de datos Smart-Vue Pro
Duo/Quatro consta de dos elementos de interfaz de usuario,
la pantalla táctil LCD y el anillo de estado LED de plástico
transparente que rodea la carcasa. La pantalla táctil muestra
los datos recopilados por los sensores y le da acceso a los
menús de configuración. El LED de estado ofrece
indicaciones visuales del estado del registrador de datos.
Para saber qué indican los colores del LED, consulte
Indicaciones de estado LED.
Luz indicadora
de estado

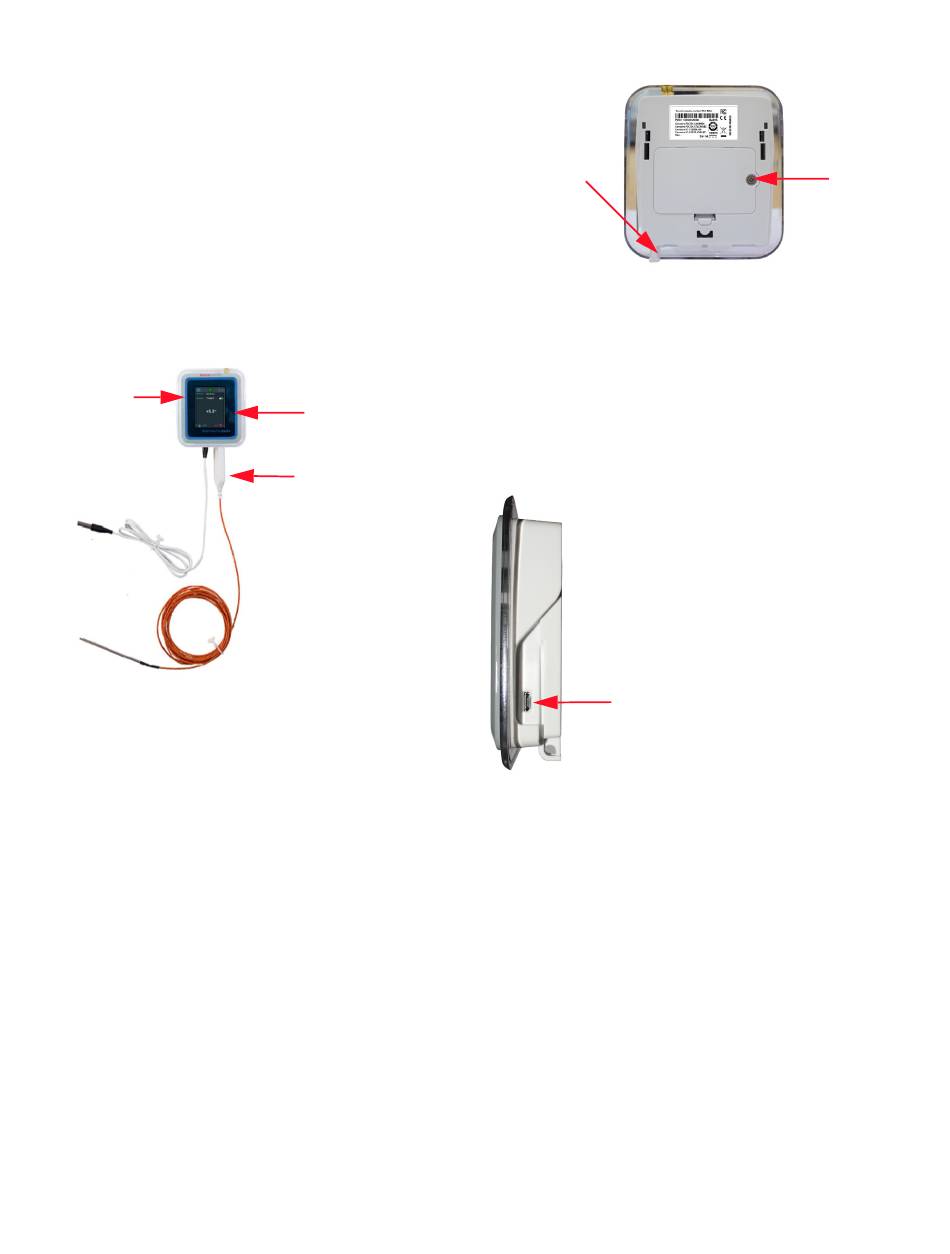

Figura 4. Registrador de datos Smart-Vue Pro Duo/
Quatro con dos sensores externos
Vista de la parte trasera
El compartimento de la batería se encuentra detrás del
dispositivo. Consulte en Activación del registrador de
datos Smart-Vue Pro Duo/Quatro para LoRaWAN las
instrucciones para insertar las baterías incluidas. La vista de la
parte trasera del dispositivo tiene una ranura para asegurar el
registrador de datos al soporte de plástico usando el
candando (opcional).
10 | Introducción
Pantalla LCD con
nombre del
registrador de datos,
indicadores de
temperatura, señal y
batería
Conector Smart-Sensor
para sensores externos
(conectores físicos con
Smart-Vue Pro Duo/
Quatro y conectores con
el modelo Quatro)
Consulte en Instalación del registrador de datos Smart-
Vue Pro Duo/Quatro el procedimiento de montaje del
dispositivo.
Ranura para
instalar un
candado de
seguridad
Figura 5. Vista de la parte trasera del registrador de
datos
Vista del lateral
El lado derecho del registrador de datos Smart-Vue Pro Duo/
Quatro incluye un puerto USB para conectar a la corriente
eléctrica el registrador de datos con el adaptador micro USB
de 5 V.
Puerto USB del dispositivo
Figura 6. Vista lateral del registrador de datos Smart-
Vue Pro Duo/Quatro
Vista de la parte inferior
El registrador de datos Smart-Vue Pro Duo/Quatro admite
una combinación de sensores conectados por cable.
• Hasta 4 parámetros en el Smart-Vue Pro Quatro.
• Hasta 2 parámetros en el Smart-Vue Pro Duo.
Los conectores para conectar los sensores por cable se
encuentran en la parte inferior de la unidad (dos conectores
físicos en el modelo Quatro y un conector físico en el modelo
Duo). Los conectores admiten sensores de una y dos
sondas.
Guía de usuario de
Puerta del
comparti-
mento de la
batería
Smart-Vue Pro Duo/Quatro
