DETECTA-6
DETECTA-6

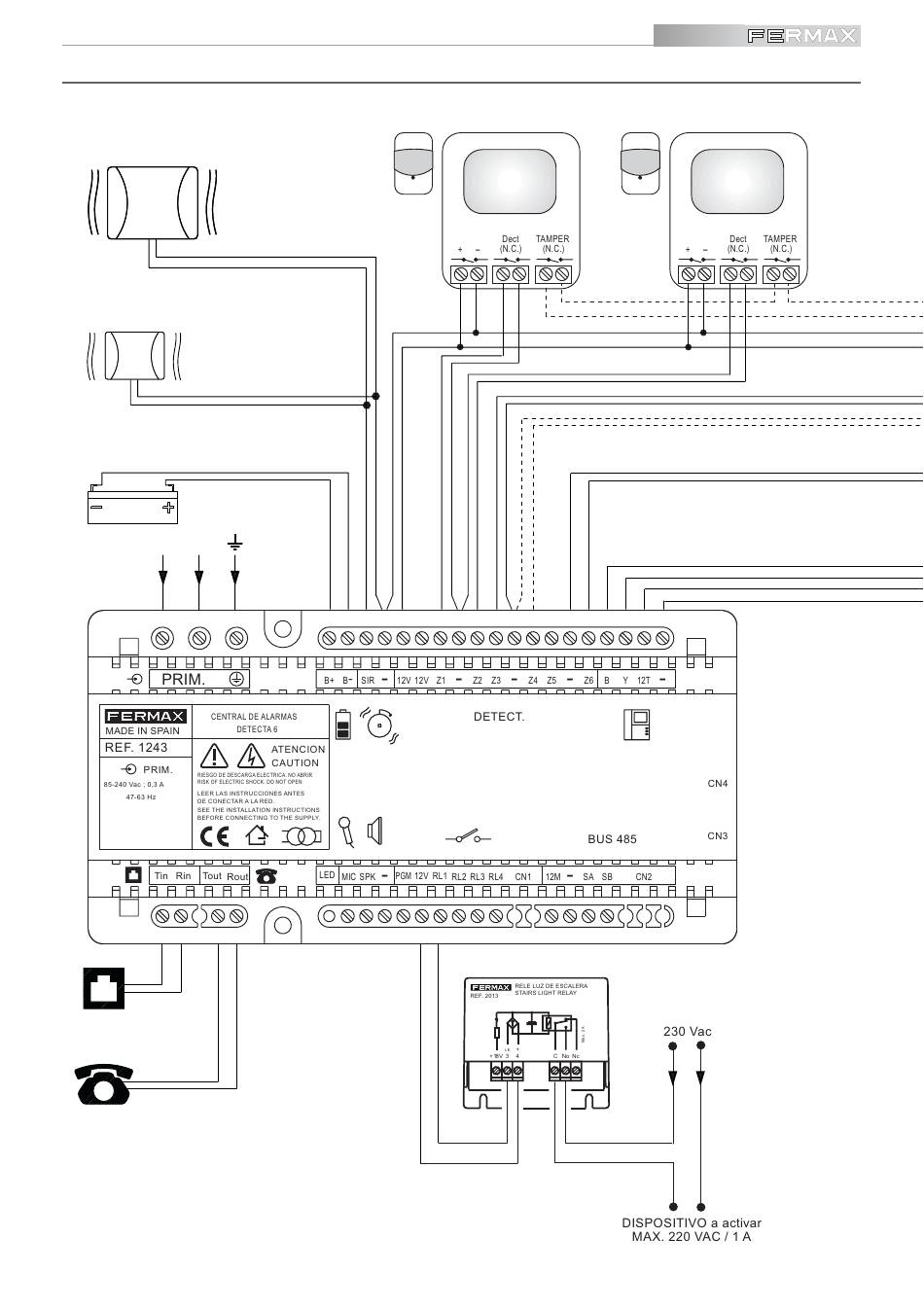

ESQUEMA DE CABLEADO EDIFICIO (KIT VIVIENDA) -
SIRENA EXTERIOR
* Opcional
SIRENA INTERIOR
* Opcional
BATERIA 12 Vdc
Vac
L N
Línea
Telefónica
Teléfono
* No es necesario reprogramar la central si
se conectan los dispositivos opcionales
mostrados en el esquema.
Pag 26
TIERRA
ADS
DETECTOR PRESENCIA
ZONA 1
* RELES Opcionales
DETECTOR PRESENCIA
ZONA 2
L N
