4. Tunnistaminen

1 10
Type Unilift CC9 - A1 H
max
5
96280970
Model Q
max
U 1 x 220 - 240 V~ f
14
DIN EN12050-2 IP
11
LGA
A R56
Made in Italy SN XXXXXXX PC 0540

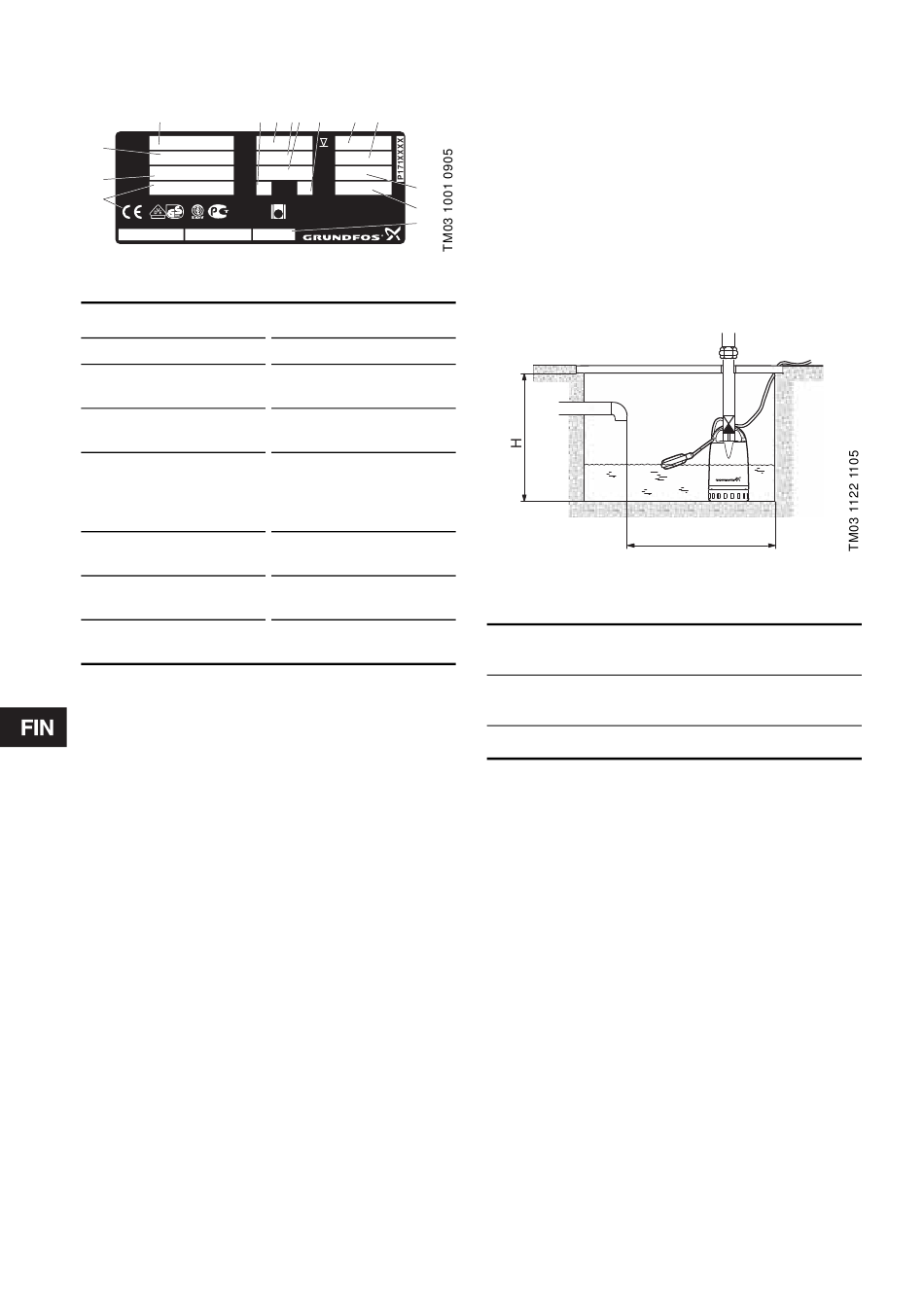

Kuva 2 Esimerkki Unilift CC 9:n tyyppikilvestä
Pos. Kuvaus
1 Pumpputyyppi
2 Taajuus
Suurin
3
nostokorkeus
Nesteen maksi-
milämpötila
4
jatkuvassa
käytössä
5 Tuotenumero
6 Tuotantokoodi
Virta täydellä
7
kuormalla

5. Toiminnot

Pumppu uimurikytkimellä
• Automaattinen käynnistys/pysäytys.
• Pumppaus matalaan vedenkorkeuteen ilman
imusihtiä, pumppu pakko-ohjattuna.
Pumppu ilman uimurikytkintä
• Käsiohjattu ulkoinen käyttö/seis.
• Pumppaus matalaan vedenkorkeuteen ilman
imusihtiä, katso kohta 8.4.
Unilift CC-pumpuissa on ilmausventtiili.
Katso kappale 8.1.
6. Käyttöolosuhteet
Nesteen lämpötila
0 °C ... +40 °C.
Pumppu saa kuitenkin 30 minuutin välein käydä
enintään +70 °C lämpötilassa, jos jakson pituus ei
ylitä 2 minuuttia.
Varastointilämpötila
–10 °C ... +50 °C.
Asennussyvyys
Enintään 10 metriä nestepinnan alle.
76
3 8 2 9 13 4
9 m PC 0540 10 m
3
m/h
14 T 40 °C
max
50 Hz I 3,7 A
1/1
68 Class F P 780 W 7
1
12
6
Pos. Kuvaus
8 Maksimivirtaus
Moottorin
9
eristysluokka
10 Kotelointiluokka
11 Hyväksynnät
Moottorin
12
ottoteho
Suurin
13
asennussyvyys
14 Käyttöjännite

7. Asennus

Huom:
• Pumppua ei saa asentaa riippumaan sähkökaape-
lista tai paineputkesta.
• Pumppua ei saa nostaa tai laskea sähkökaape-
lista.

7.1 Asennusmitat

7.1.1 Pumppu uimurikytkimellä
Jos pumppua asennetaan kaivoon, kaivon minimimit-
tojen tulee olla kuvan 3 ja taulukon mukaiset, jotta
uimurikytkin pääsee liikkumaan vapaasti.
Kuva 3 Asennuksen vähimmäismitat
Asennuksen vähimmäismitat
Korkeus (H)
Pumpputyyppi
[mm]
Unilift CC 5
520
Unilift CC 7
Unilift CC 9 570
7.1.2 Pumppu ilman uimurikytkintä
Vaadittava tila riippuu pumpun fyysisistä mitoista,
katso sivu 137.
B
Leveys (B)
[mm]
400
500
