3. INSTALACIÓN Y FUNCIONAMIENTO
3.6 PROCEDIMIENTO DE INSTALACIÓN
3.6.1 Generalidades
El sistema Searchline Excel se ha diseñado de forma su instalación y alineación pueda realizarla
sólo un técnico.
El procedimiento de instalación se divide en dos partes: instalación mecánica e instalación eléctrica.
Cada unidad se debe montar en una estructura de soporte antes de realizar las conexiones
eléctricas.
3.6.2 Instalación mecánica
El procedimiento de instalación mecánica es válido tanto para el receptor como para el
transmisor.
(1) Asegúrese de que el detector de gas suministrado sea compatible con la aplicación
correspondiente (por ej., corto, medio o largo alcance).

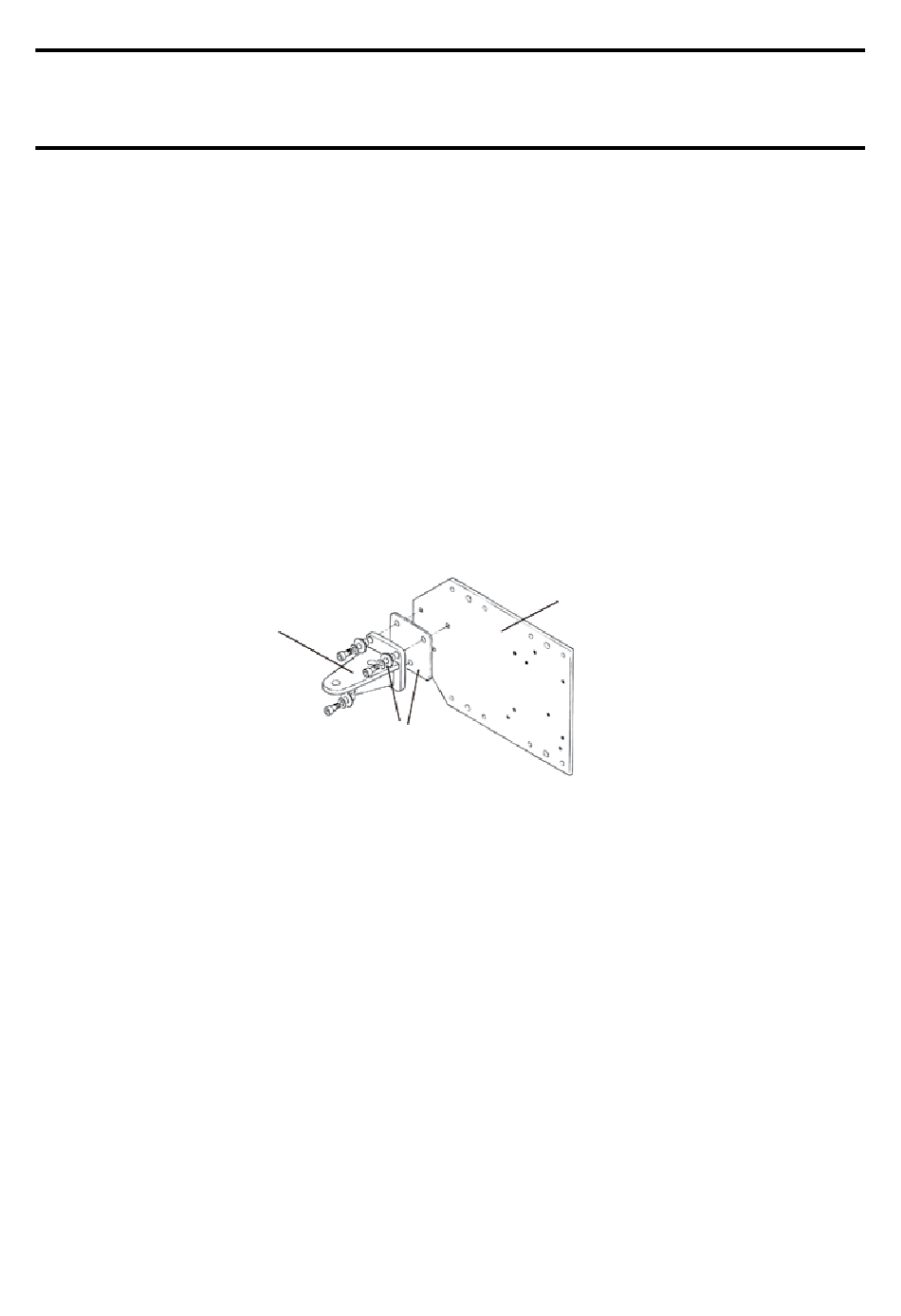

(2) Instale el soporte de montaje y el kit de aislamiento en la placa de montaje de la unidad tal
y como se indica a continuación:
Soporte de montaje
(3) Instale la placa de montaje en la estructura de soporte.
Para ello, puede emplear uno de los siguientes métodos:
a. Fijarla con pernos directamente a una superficie plana.
b. Fijarla con pernos en U (2 unidades) a un tubo o un poste de 150 mm de
diámetro.
c. Fijarla con pernos en U (4 unidades) a dos tubos o postes de 55 mm de diámetro
separados por una distancia de 166 mm.
Utilice el diagrama y la tabla que figuran a continuación para identificar los taladros de
montaje requeridos.
Kit de aislamiento
28
Placa de montaje
Searchline Excel
