Instalar un módulo integrado
2. Alinee la clavijas de color blanco debajo de los orificios del Tarjeta de 4 puertos.
PRECAUCIÓN
No fuerce el Tarjeta de 4 puertos en su lugar. Si el Tarjeta de 4 puertos no
se inserta suavemente, realinee las clavijas y vuelva a intentarlo.

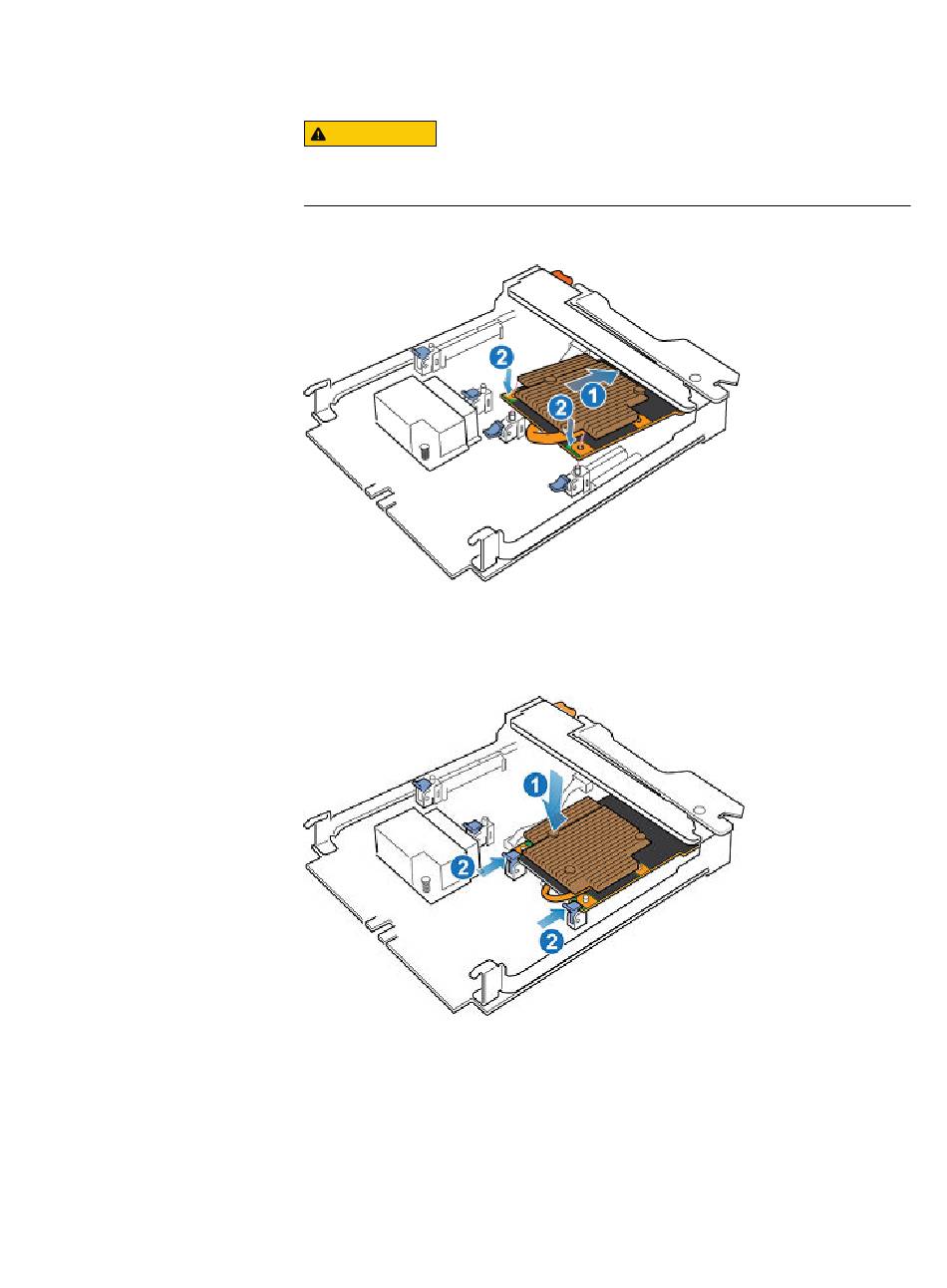

Figura 56 Inserción del Tarjeta de 4 puertos
3. Presione suavemente el círculo superior izquierdo del Tarjeta de 4 puertos.
4. Empuje las lengüetas azules hasta que se fijen en su lugar.
Figura 57 Bloqueo de Tarjeta de 4 puertos en su lugar
5. Reemplace el deflector de aire y apriete los cuatro tornillos cautivos.
6. Instale los SFP en el módulo integrado.
Procedimiento
1. Alinee el módulo integrado con la ranura vacía y empújelo cuidadosamente para
insertarlo en la ranura.
