Instalación eléctrica
A-A
1 Terminales de freno
2 Bloque de terminales del contactor TB6
3 Terminales de motor
4 Terminales de conexión a tierra
5 Terminales de red

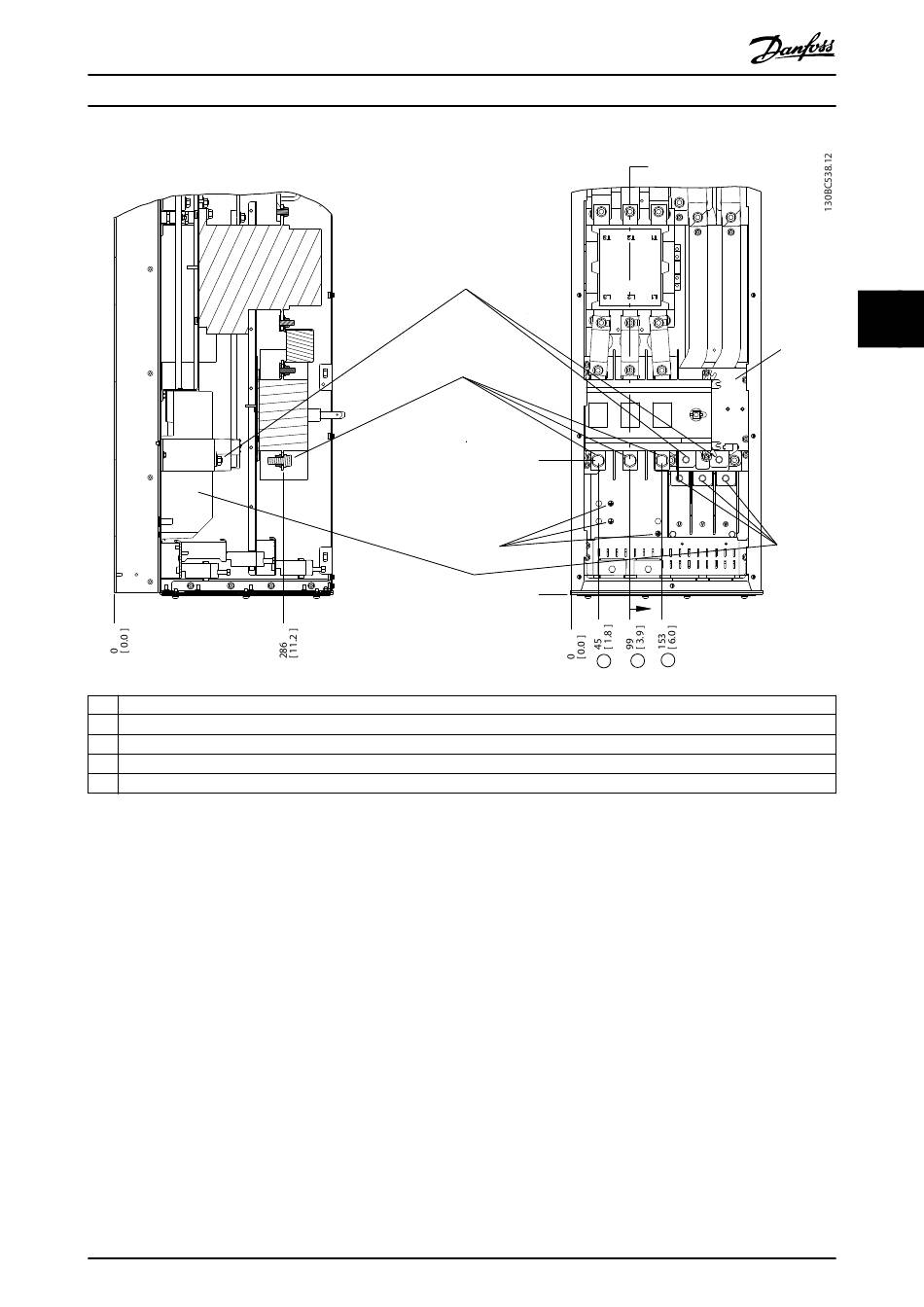

Ilustración 4.15 Ubicaciones de terminales, D6h con opciones de desconexión y contactor
