Mallorquinas correderas

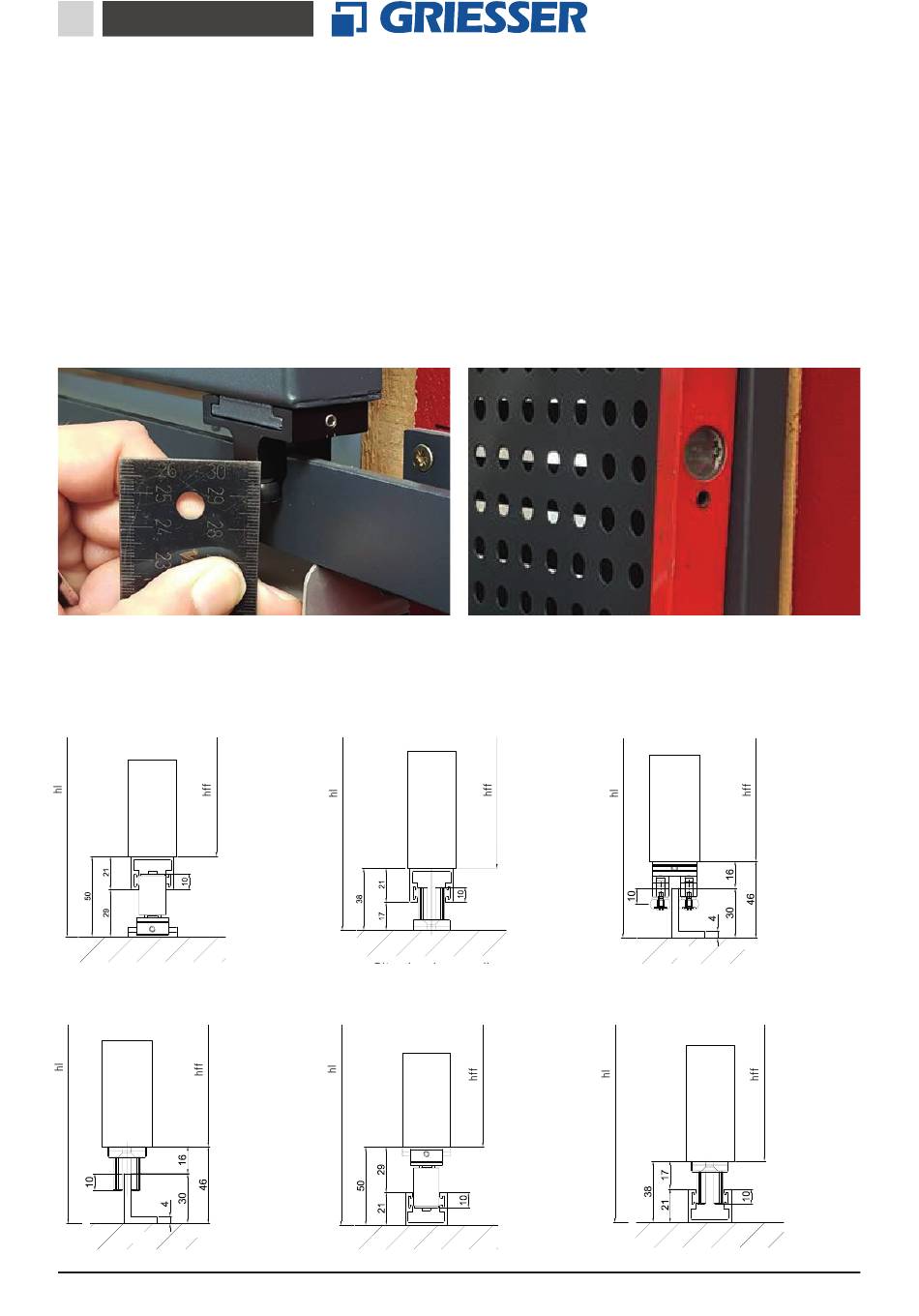

Secuencia de montaje
Ajustar y alinear los rieles guía según la altura que viene dada por la suspensión de la instalación.
Esto afecta a todas las situaciones, de S1 a S6.
Es importante respetar la medida mínima de inserción de 10 mm, así como la medida máxima de
inserción de 15 mm. (véanse las figuras de las siguientes situaciones de montaje).
Utilice los elementos de fijación adecuados para la fijación en obra en cada situación.
Situaciones de montaje
Situación 1
motorizado
Situación 2 Tipo L
manual
Version 01.19
Situación 1
manual
Situación 2 Tipo G
motorizado
18
Situación 2 Tipo L
motorizado
Situación 2 Tipo G
manual
