DIAGRAMA DE IDENTIFICACIÓN DE PIEZAS

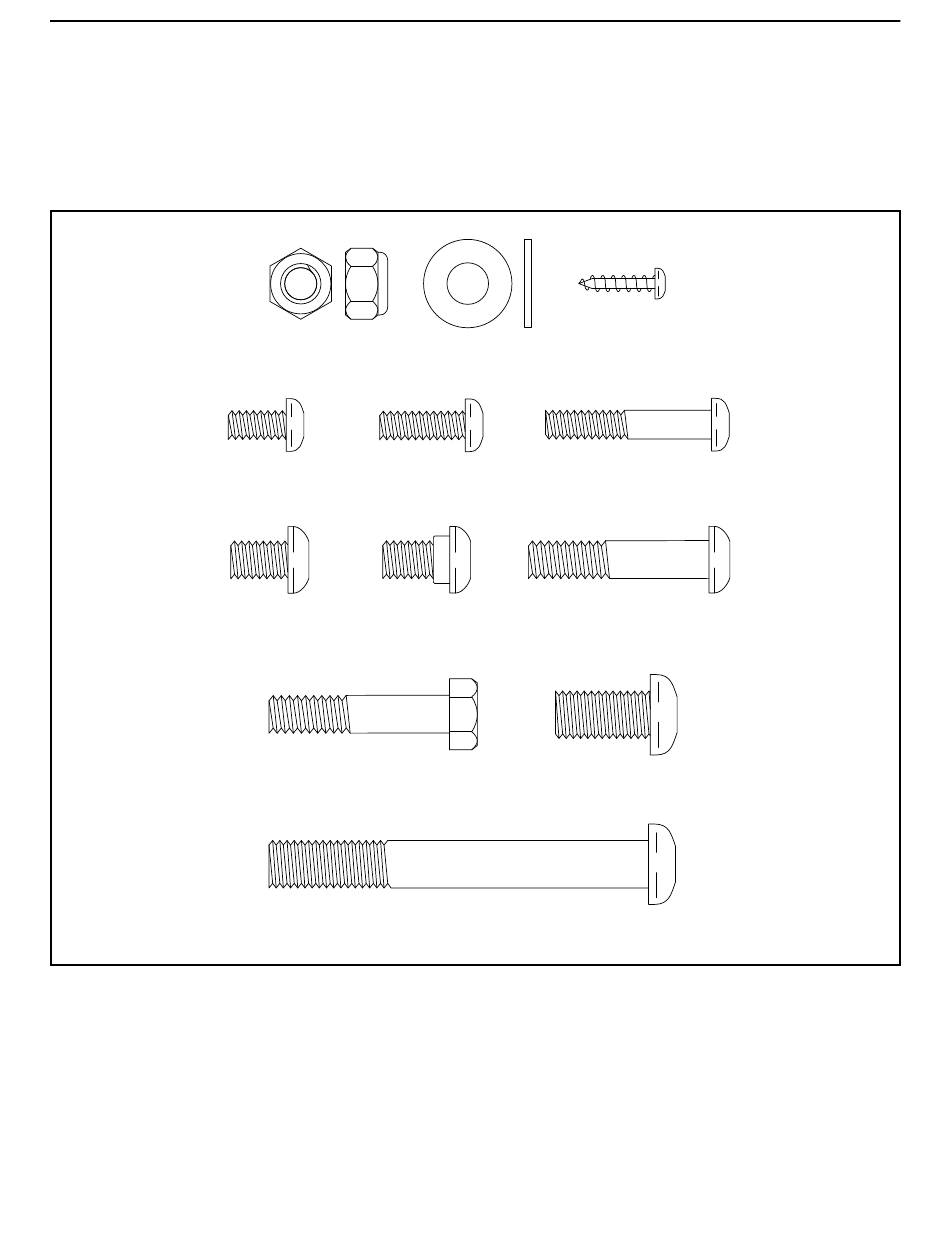

Utilice los dibujos que aparecen a continuación para identificar las piezas pequeñas necesarias para el montaje. El
número que aparece entre paréntesis a continuación de cada dibujo es el número de clave de la pieza en la LISTA
DE LAS PIEZAS que hallará cerca del final de este manual. El número que aparece a continuación del número
de clave es el número de unidades necesarias para el montaje. Nota: Si la pieza no aparece en el kit de com-
ponentes de montaje, compruebe si está ensamblada previamente. Pueden incluirse piezas adicionales.
Tornillo M6 x
12mm (40)–8
Tornillo M8 x
12mm (106)–6
Contratuerca M8 Arandela M8
(68)–10
Tornillo M6 x
18mm (97)–4
Tornillo con
Collar M8 x
14mm (86)–6
Perno Hexagonal
M8 x 38mm (102)–6
Tornillo M10 x 80mm (19)–4
Tornillo M4 x
16mm (84)–6
(87)–6
Tornillo M6 x 35mm
(98)–4
Perno M8 x 38mm
(95)–4
Tornillo M10 x
20mm (76)–6
6
