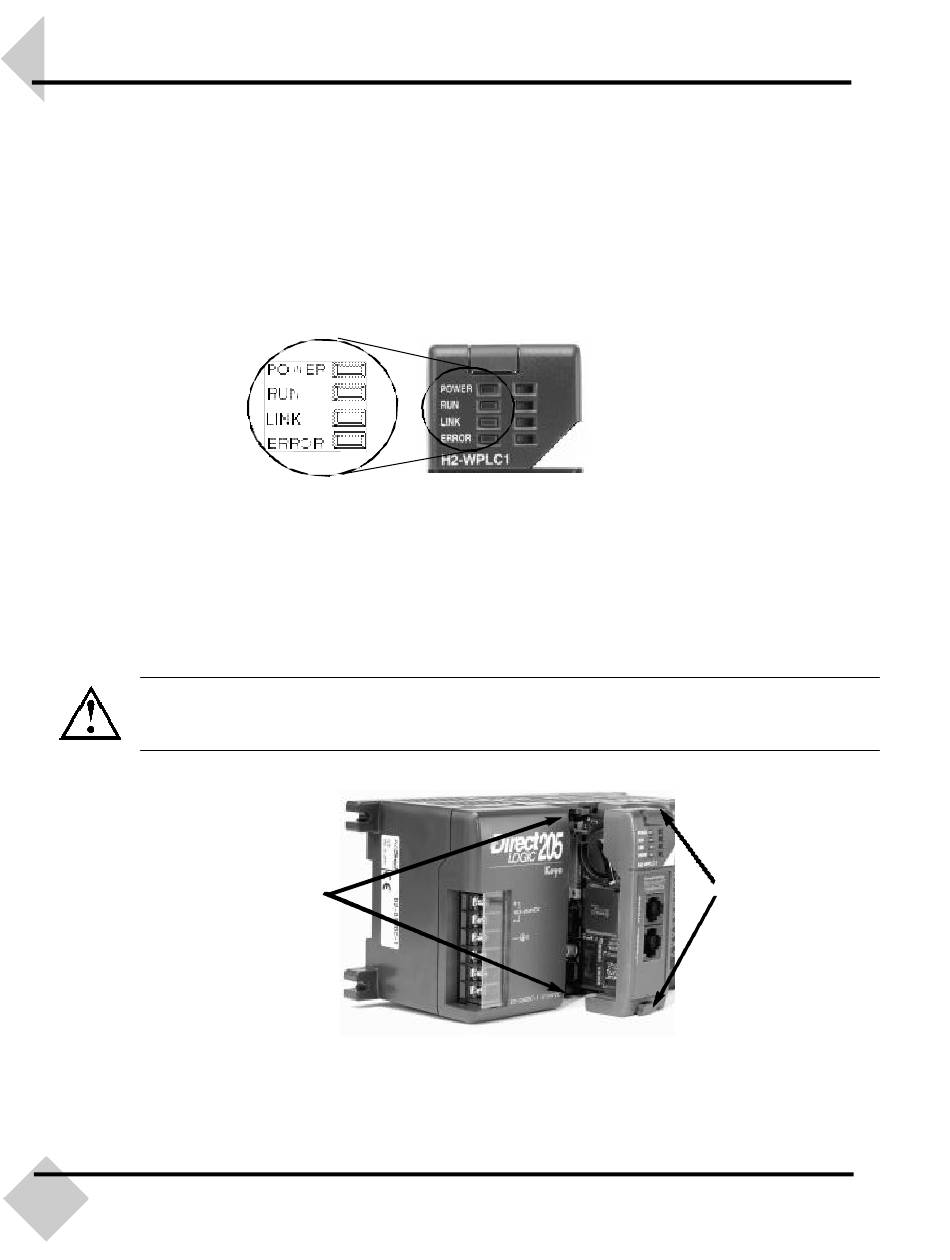

Los indicadores LEDS del WinPLC
El módulo de WinPLC tiene cuatro luces indicadoras LED. El LED PWR (energía) verde y
los LED RUN son individualmente programables. Su significado exacto dependerá del
software de control PC-BASADO que usted está utilizando. El LED LINK verde tiene una
función doble. Indica que la unidad está conectada con éxito con una red de Ethernet e
indica que hay actividad en la red. El LED LINK encenderá intermitentemente para indicar
que ve tráfico en Ethernet. El LED LINK centelleará más rápidamente para indicar un
aumento en actividad de la red. El LED ERROR rojo se enciende constante para indicar
que ha ocurrido un error de hardware interno al WinPLC.
Colocando el H2-WPLCx en la base DL205
El H2-WPLC se enchufa en la ranura de la "CPU" de cualquier base DL205.
ADVERTENCIA: Para reducir el riesgo de choque eléctrico, heridas o daño al
equipo, siempre desconecte la alimentación de electricidad antes de instalar o
remove cualquer componente de sistema.
Alinear el H2-WPLC1
con los surcos en la
base y deslízarlo hacia
adentro.
1–4
Instalación y operación del WINPLC y módulos H2-SERIO
• localice los surcos en la parte interior superior e inferior de la base DL205 y
coloque el módulo con los surcos y resbale el módulo dentro de la ranura hasta
que la cara del módulo es rasante con la fuente de alimentación
• Empuje hacia adentro los clips de retención para asegurar el módulo.
Empuje las orejas de
retención para
asegurar el módulo
a la base DL205.
