2.1 Disposición del sistema Markem-Imaje Lightjet Vector
El sistema Markem-Imaje Lightjet Vector consiste en una caja simple principal
(1) con un cabezal de impresión (3) unido a un brazo articulado (2), como se
muestra en la figura 2.1-1.
La caja principal contiene el tubo del láser de CO , sus suministros de energía,
2
la unidad de intercambio de calor entre aire y agua, el panel de control de la
electrónica, el control de interface de usuario y los interfaces externos para la
conexión e integración con la línea de producción.

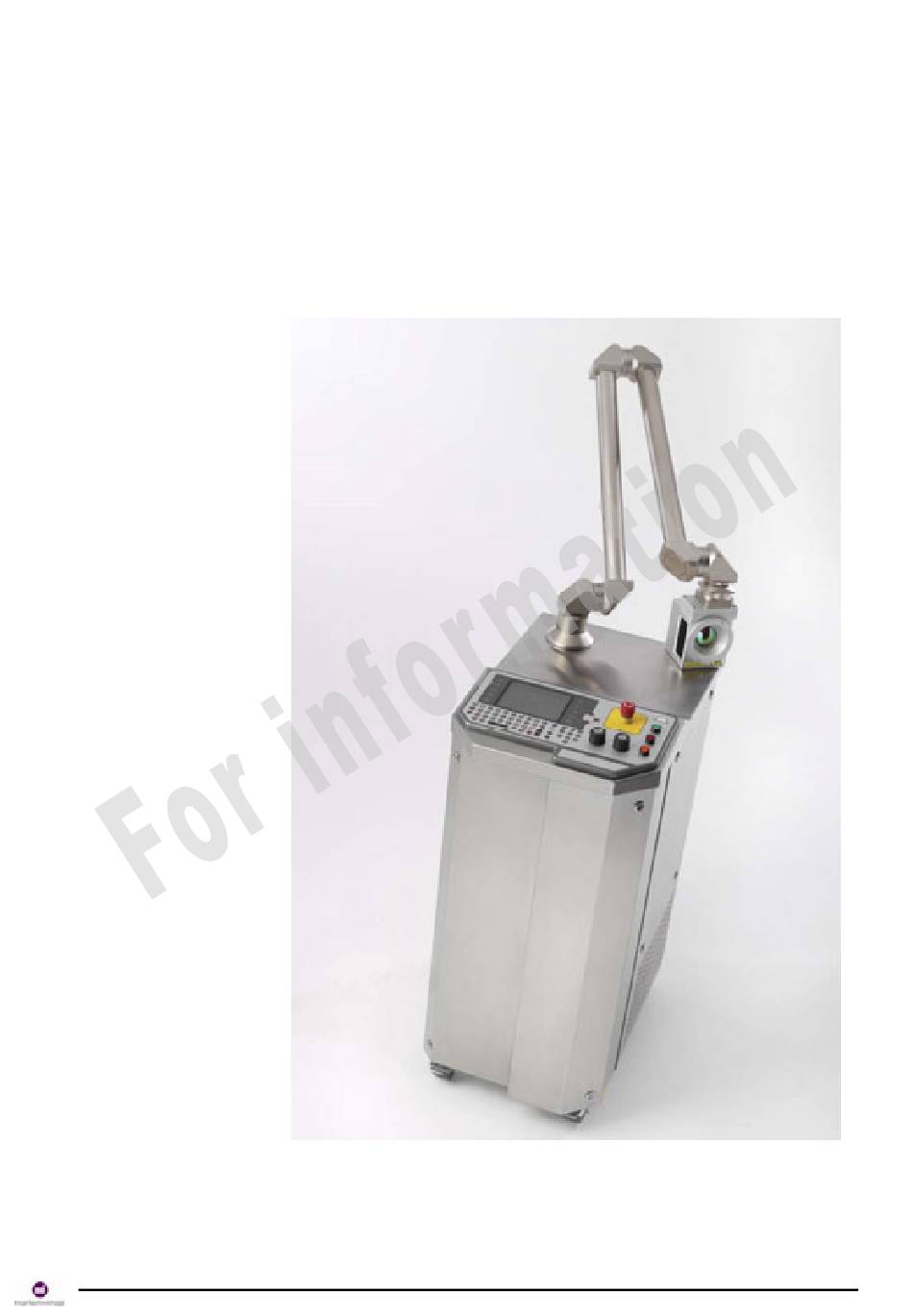

Figura 2.1-1 Caja principal del sistema Markem-Imaje Lightjet Vector –
vista frontal
(dimensiones en milímetros)
La entrega articulada del rayo contiene espejos que se utilizan para introducir
los pulsos del rayo láser en el cabezal de impresión.
A27082-D Descripción general 2-5
