1.2 Principio de funcionamiento

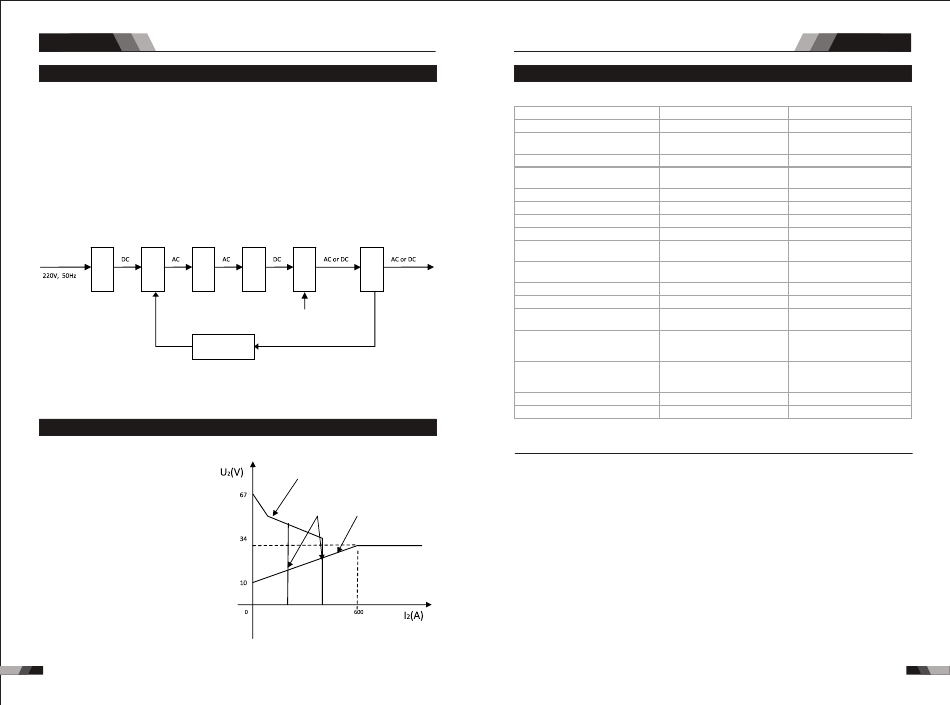

El principio de funcionamiento de las soldadoras TIG V1841 V241 V341 CC / CA se muestra
en la siguiente figura. La frecuencia CA de trabajo monofásica de 230V se rectifica en CC
(aproximadamente 312V), luego se convierte en frecuencia media CA(aproximadamente
20-40KHz) mediante un dispositivo inversor (módulo IGBT), después de reducir el voltaje
por transformador medio (el transformador principal) y rectificar mediante el rectificador
de frecuencia media (diodos de recuperación rápida), luego se emite CC o CA mediante la
selección del módulo IGBT. El circuito adopta la tecnología de control de retroalimentación
de corriente para asegurar la salida de corriente de manera estable. Mientras tanto, el
parámetro de la corriente de soldadura se puede ajustar de forma continua y progresiva
para cumplir con los requisitos de la soldadura.
Tran
Monofásico,AC
Recti
Inver sfor
ficad
sor mad
or
or
Control de
retroalimentación
de corrient
1.3 Característica de voltaje amperio
La soldadora TIG V1841 / V241 /
V341 AC / DC tiene una excelente
característica de voltaje amperio,
cuyo gráfico se muestra en la
siguiente figura. La relación entre
e l v o l t a j e d e c a r g a n o m i n a l
convencional U y la corriente de
2
soldadura convencional I es la
2
siguiente:
Cuando I ≤Ü, U =10+0.04I (V);
2 2 2
Cuando I >600A,U =34(V).
2 2
10
EQUIPO DE SERIE CC / CA
Dispo
Recti
Inver sitivo
ficad
sor de
or
Salón
Señal de control
Característica de
voltaje amperio
La relación entre el voltaje
Punto de de carga convencional y la
servicio corriente de soldadura
EQUIPO DE SERIE CC / CA

1.4 Especificaciones de los V1 8 4 1/V2 4 1

Descripción
VECTOR DIGITAL V1841 AC/DC
10.9 kg
Peso
Dimensiones de la Fuente de
H395mmxW180mmxD375mm
alimentación
Enfriamiento Enfriado por ventilador
Fuente de alimentación del
Tipo de soldador
inversor
Estándares Europeos EN 60974-1 / IEC 60974-1
Numero de fases
1
Voltaje de suministro nominal 230V +/- 15%
Frecuencia de suministro nominal 50/60Hz
Rango de corriente de soldadura
10 - 170A
(Modo de STICKDC)
Rango de corriente de soldadura
10 - 180A
(Modo de TIGDC)
Corriente de entrada efectiva 20A
Corriente de entrada máxima 33.9A
Requisito de generador
11.7KVA
monofásico
170A @ 35%, 26.8V
Salida de soldadura, 40ºC, 10 min
STICK (MMA)
100A @ 100%, 24V
180A @ 35%, 17.2V
Salida de soldadura, 40ºC, 10 min
TIG (GTAW)
107A @ 100%, 14.3V
Voltaje de circuito abierto 66V DC
Clase de protección
IP23
NOTA
Nota 1: Debe usar la corriente de entrada efectiva para determinar el tamaño del cable
y los requisitos de suministro.
Nota 2: Requisitos del Generador en el ciclo de trabajo de salida máximo.
Nota 3: Se recomiendan los fusibles de arranque del motor o los interruptores térmicos
para esta aplicación. Verifique los requisitos locales según la situación al respecto.
Debido a las variaciones que pueden ocurrir en los productos fabricados, el rendimiento
reclamado, los voltajes, las clasificaciones, todas las capacidades, medidas, dimensiones
y pesos indicados son solo los valores aproximados. Las capacidades y calificaciones
alcanzables en uso y operación dependerán de la correcta instalación, operación,
aplicación, mantenimiento y servicio.
Sumario
VECTOR DIGITAL V241 AC/DC
21.9 kg
H525mmxW260mmxD445mm
Enfriado por ventilador
Fuente de alimentación del
inversor
EN 60974-1 / IEC 60974-1
1
230V +/- 15%
50/60Hz
10 - 200A
10 - 200A
29.5A
41.7A
14.4kVA
200A @ 50%, 28V
141A @ 100%, 25.6V
200A @ 50%, 18V
141A @ 100%, 15.6V
66V DC
IP23
