Otro circuito
Esta prueba permite medir la caída de voltaje en otros componentes.
1.
SELEC. CIRCUITO: utilice las teclas FLECHA ARRIBA/ABAJO o el teclado numérico para
seleccionar OTROS.
1
BATER. A TIERRA
2
CIRC. ARRANQUE
CIRCUITO ALT
4
OTROS
Pulse la tecla de función SIGUIENT para continuar.
2.
AJUSTE AMP: utilice las teclas FLECHA ARRIBA/ABAJO o el teclado para seleccionar el amperaje
o la salida del circuito que va a probar. La opción predeterminada es 10 A.
Pulse la tecla de función SIGUIENT para continuar.
3.
Conecte la pinza positiva (+) de las conexiones de prueba de la batería en el terminal positivo (+)
del componente. Conecte la pinza negativa (–) en el terminal negativo (–) del componente.
4.
Conecte la pinza positiva (+) de DMM en el borne positivo (+) de la batería. Conecte la pinza
negativa (–) en el borne negativo (–) de la batería.
Durante unos segundos, el comprobador mostrará la palabra PROBANDO y un cronómetro
mientras evalúa la conexión de batería a tierra.
Resultados de la prueba de otros circuitos
Caída de voltaje en
todo el circuito
Evaluación
Si hay un problema, la evaluación es LIMPIE Y PRUEBE O SUSTITUYA. Para imprimir los resultados, alinee
el transmisor de infrarrojos del comprobador con el receptor de la impresora y seleccione la tecla de función
IMPRIM. Para volver al menú principal, pulse la tecla FIN.

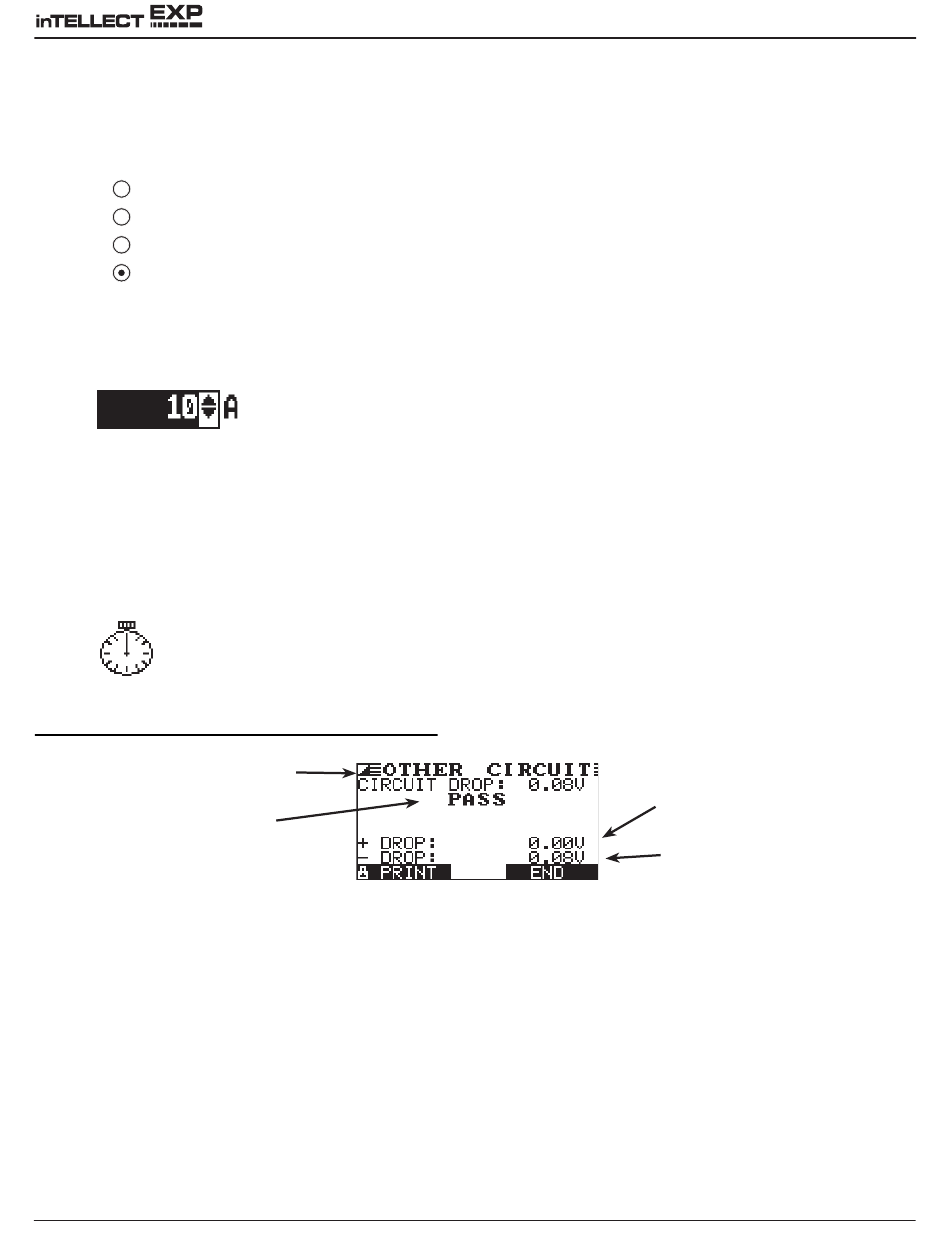

Figura 21: Resultado PASS (aprobado) de otros circuitos
Capítulo 7: Prueba de caída de tensión por el cable
5
•
•
Caída de voltaje en el
polo positivo del circuito
Caída de voltaje en el
polo negativo del circuito
