6.3

Asignaciones de clavijas

Clavija del conector de la sonda:
Clavija
Receptor +
1
Clavija
Protección de receptor
2
Clavija
Receptor -
3
Clavija
Reservado
4
Clavija
Protección
5
Clavija
Reservado
6
Clavija
Potencia de micrófono +
7
Clavija
Protección de micrófono
8
Clavija
Salida de micrófono
9
Clavija
Potencia de micrófono -
10
D-0116688-B – 2020/03
OtoRead™ - Instrucciones de uso - ES

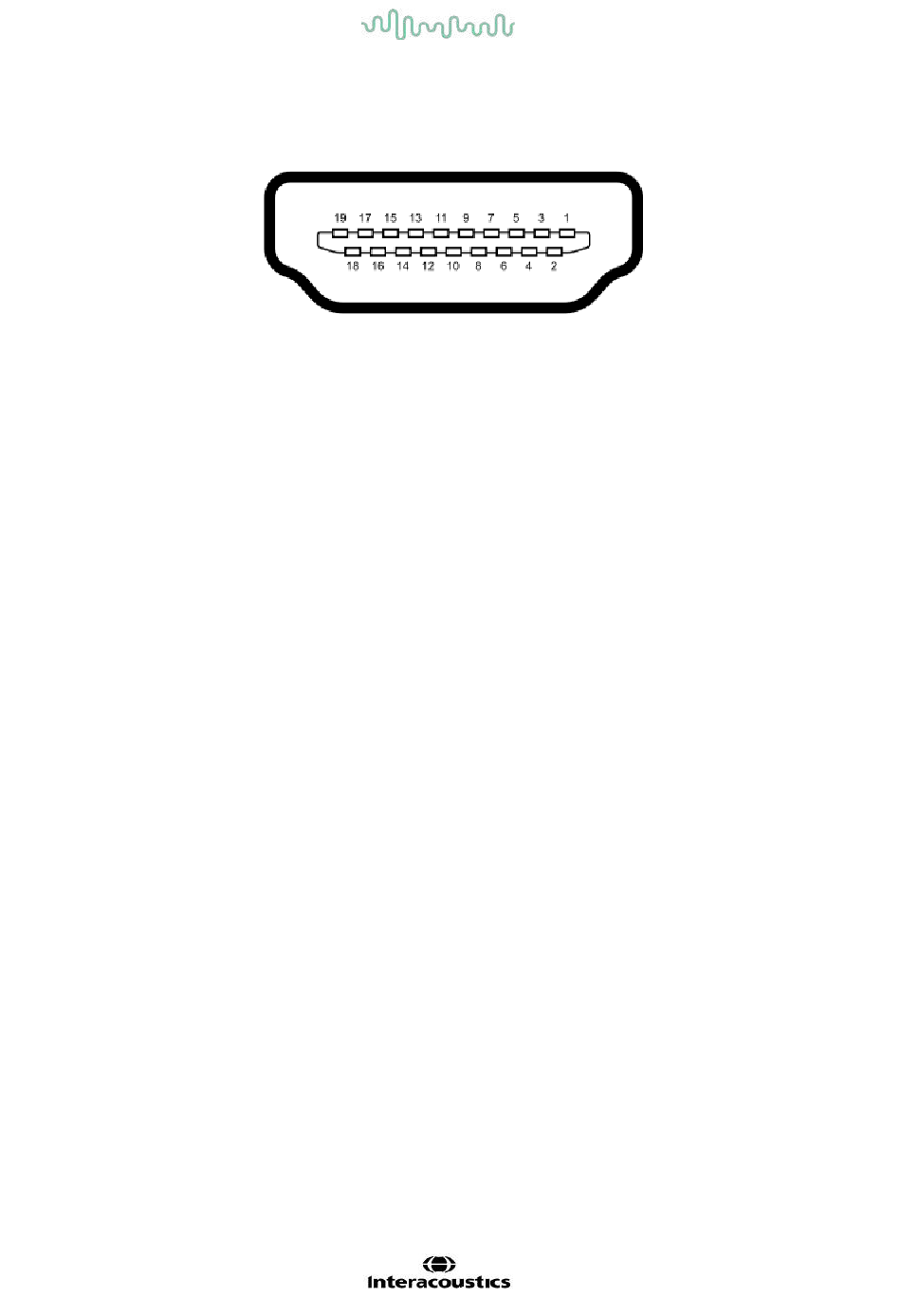

Receptáculo tipo A HDMI (hembra)
Clavija
11
Clavija
12
Clavija
13
Clavija
14
Clavija
15
Clavija
16
Clavija
17
Clavija
18
Clavija
19
Sin usar
Sin usar
Sin usar
Reservado
Potencia de comunicación
Datos de comunicación
Toma a tierra
+3,3 V
Toma a tierra
