Interfaces De Comunicación; Interfaz Usb; Interfaz Rs485 - Novus DIGIRAIL OEE Manual De Instrucciones

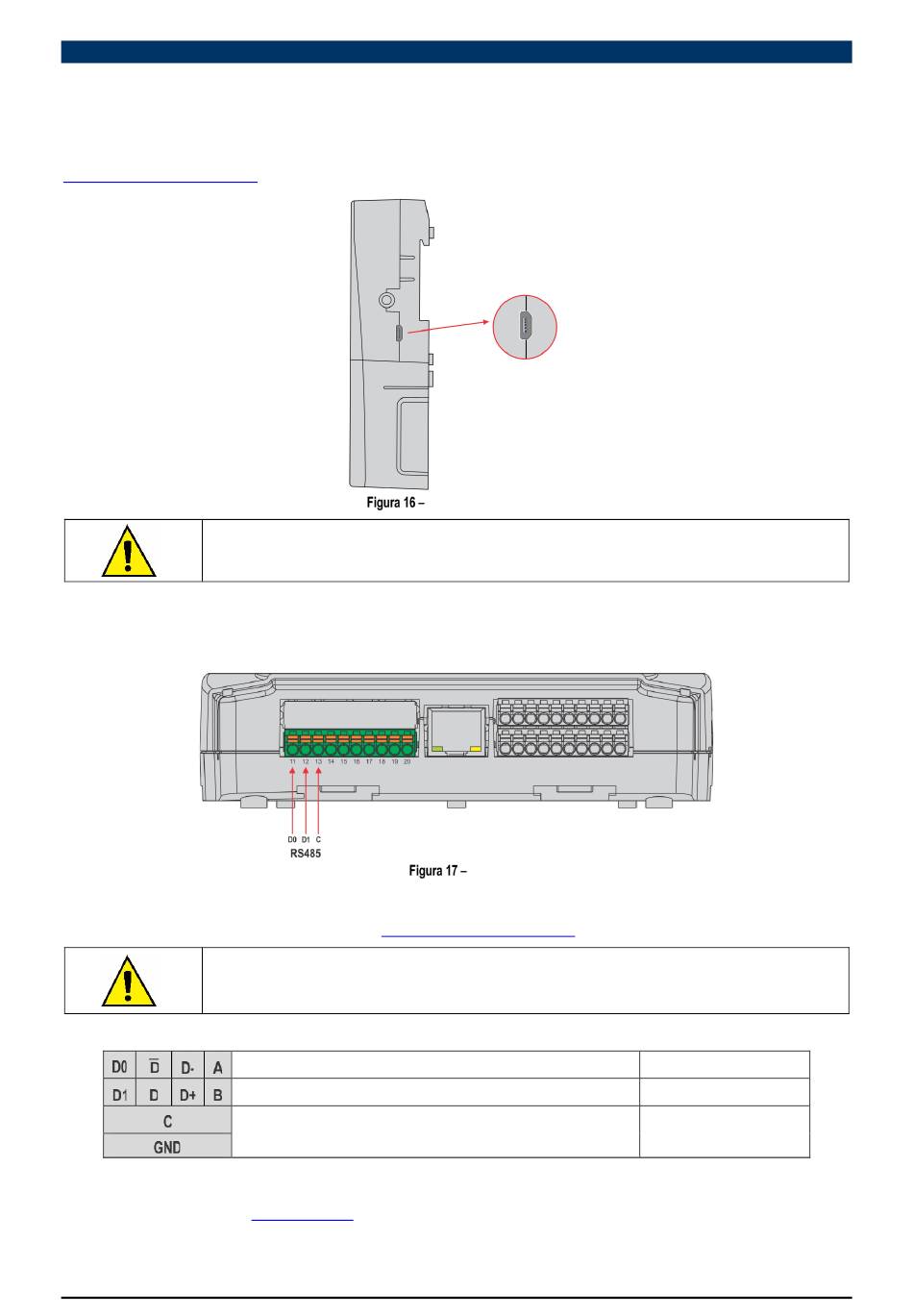

5 INTERFACES DE COMUNICACIÓN
5.1

INTERFAZ USB

DigiRail OEE dispone de un puerto USB, situado en el lateral de la carcasa y destinado preferentemente a la tarea de configuración y diagnóstico
del dispositivo. Para conectar el dispositivo a un computador o portátil, se debe utilizar un cable USB en el estándar micro-USB (no suministrado).
Durante la instalación del software de configuración NXperience, los controladores del puerto USB se instalarán automáticamente (ver capítulo
SOFTWARE DE CONFIGURACIÓN).
La interfaz del USB NO está AISLADA.
Su propósito es el uso temporal durante la CONFIGURACIÓN y DIAGNÓSTICO del dispositivo.
5.2

INTERFAZ RS485

Operando en el modo Modbus TCP Gateway para Modbus RTU, la interfaz de conexión RS485 se encuentra en uno de los terminales
desmontables de DigiRail OEE, como se muestra en la figura a continuación:
Se puede configurar la interfaz RS485 para operar a las siguientes velocidades (Baud Rates): 1200, 2400, 4800, 9600, 19200, 38400, 57600 y
115200. También se puede configurar para operar con 1 o 2 Stop Bits y en paridades par, impar o ninguna. Se pueden configurar todos estos
parámetros a través del software NXperience (ver capítulo
La interfaz RS485 funciona sólo cuando se alimenta el DigiRail OEE por una fuente externa. No funcionará
cuando se alimente el dispositivo por la interfaz USB.
El dispositivo tiene una resistencia interna de terminación de 120 ohmios para la interfaz RS485.
La Tabla 03 ayuda a conectar los conectores de la interfaz de comunicación RS485:
Se puede encontrar más información sobre la implementación de una red de dispositivos a través de RS485 en el documento "Conceptos Básicos
de RS485 y RS422", disponible en www.novus.com.br.
NOVUS AUTOMATION
Conexión del cable USB
SOFTWARE DE
Línea bidireccional de datos invertida.
Línea bidireccional de datos.
Conexión opcional para mejorar el rendimiento de la comunicación.
Tabla 04 – Conexiones RS485
RS485
CONFIGURACIÓN).
Terminal 11
Terminal 12
Terminal 13
11/34
