5.2.11 Pistola de soldar MIG/MAG tipo Push/Pull

Con el fin de optimizar el rendimiento y la calidad de unión, el requisito más importante es el transporte
suave del electrodo. Esto suele ser especialmente problemático en las siguientes circunstancias:
• A la hora de emplear un conjunto de tubos más largos,
• Cuando el electrodo no presenta buenas propiedades de deslizamiento,
• Cuando el electrodo no es muy flexible
• A la hora de necesitar una velocidad de salida muy uniforme para el alambre.
En este proceso, unas ayudas adicionales de transporte dentro de la pistola consiguen unas mejoras
significativas frente a un simple sistema de alimentación de alambre. Además de un sistema de empuje
(PUSH) situado en la fuente de alimentación / carcasa de alimentación del alambre, se utiliza un sistema
de arrastre (PULL) en la propia pistola.
Los dos motores de alimentación se sincronizan mediante un regulador de corriente.
Pistolas de soldar sin potenciómetros
Elementos funcionales
1 interruptor de
pistola
Pistola Push / Pull (empuje – arrastre) con un solo potenciómetro
Ajuste infinito del rendimiento de soldadura ( función aumento / disminución).
Conmutador situado en alimentador de alambre : "up / down" – aumento / disminución – (ver Capítulo
sobre los elementos operativos internos)
Elementos funcionales
1 interruptor pistola
1 selector giratorio

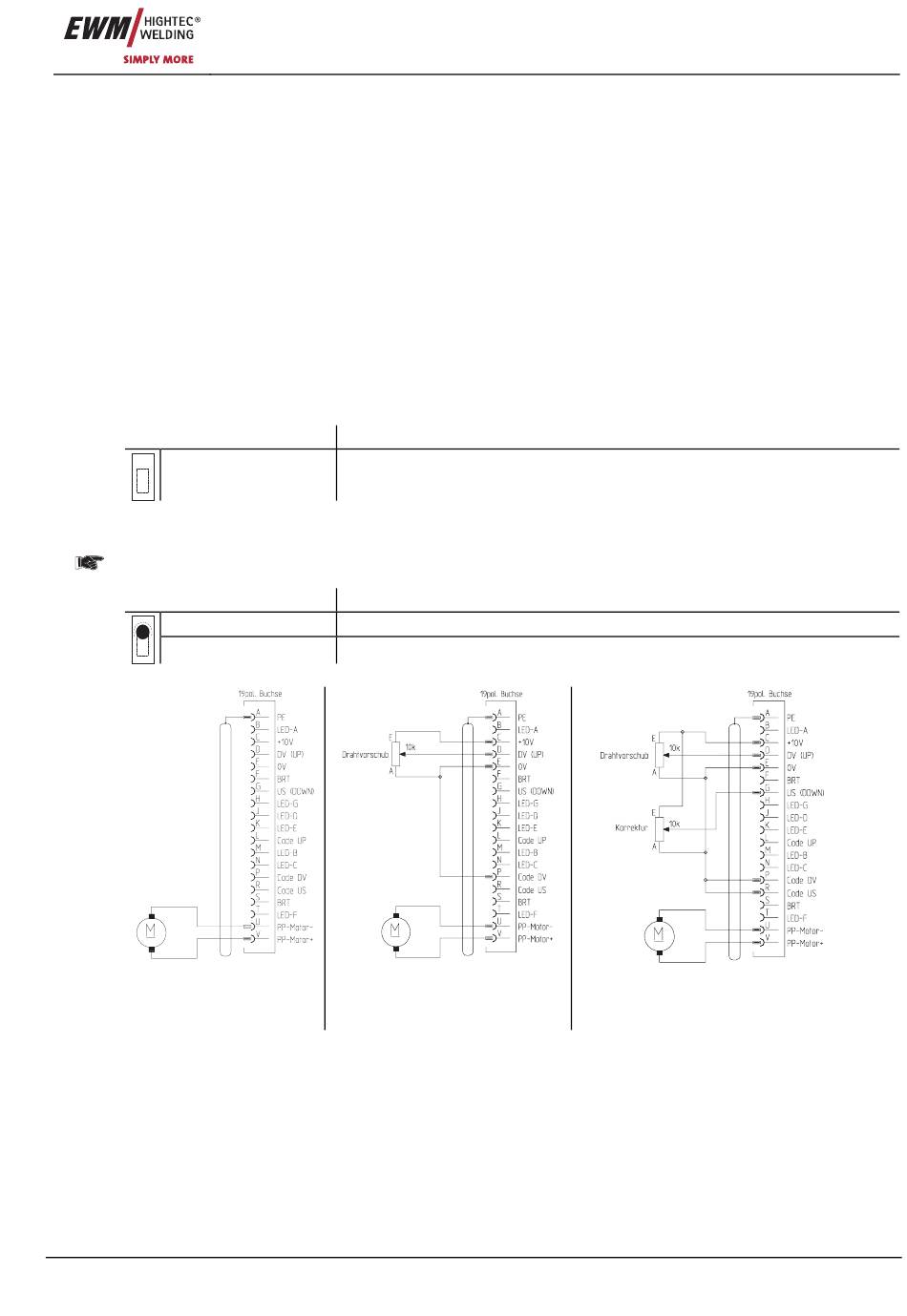

5.2.11.1 Disposición de los pínes
Sin potenciómetro
Nº art.: 099-004833-EWM04
Funciones
Soldadura Marcha / Paro
Funciones
Soldadura Marcha / Paro
Ajuste infinito de la velocidad de alimentación del alambre
Con potenciómetro para
velocidad alimentación alambre
Figura 5-29
Características Funcionales
Con potenciómetro para velocidad
alimentación alambre y corrección
longitud arco
Soldadura MIG/MAG
67
