Función de entrada digital 4 [513]
En este menú se define la función de la entrada digital 4
(terminal 17).
5 1 3
4
Defecto: 4
Rango: oFF, 1, 2, 3, 4, 5, 6, 7
oFF Entrada digital 4 inhabilitada
1 Señal de arranque
2 Señal de paro
3 Juego de parámetros, entrada 1
4 Juego de parámetros, entrada 2
5 Señal de alarma externa
6 Señal de arranque a derechas
7 Señal de arranque a izquierdas
8.9.2 Señales de salida
El MSF 2.0 tiene una salida analógica programable y tres
relés programables.
Salida analógica
El arrancador progresivo puede indicar la intensidad, la
tensión, el par electrónico y el par en la salida analógica, para
su conexión a un instrumento de registro, PLC, etc. El
dispositivo externo se conecta a los terminales 19 (+) y 15 (-)
como se muestra en la Figura 58 siguiente. La salida se puede
configurar para señal por tensión o por intensidad. La
selección se hace con el puente J2 de la tarjeta de control. De
manera predeterminada, el puente J2 está configurado para
señal por tensión, como se muestra en la Figura 58.

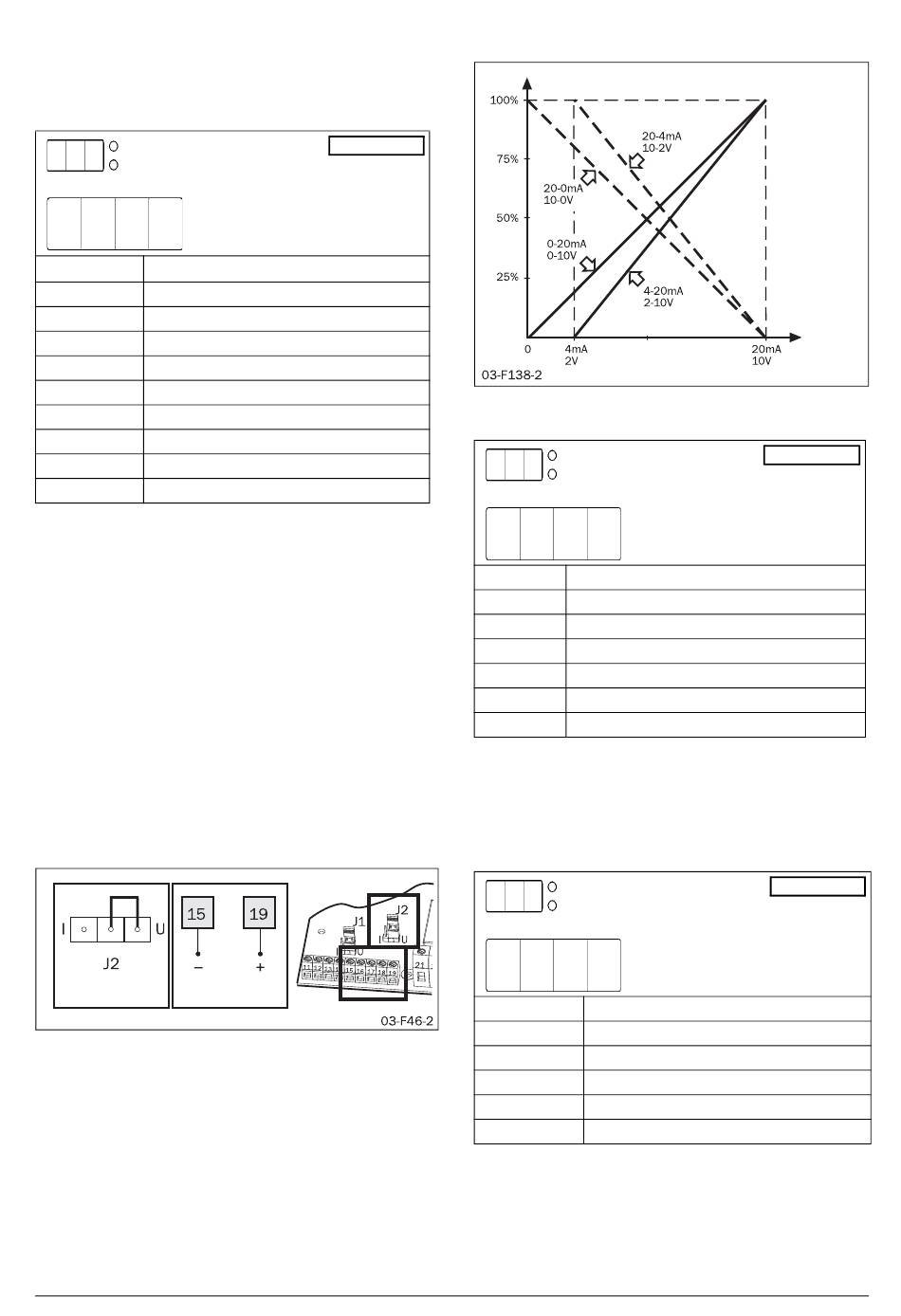

Figura 58 Cableado de la salida analógica y ajuste del puente
J2 para señal analógica por tensión o por intensi-
dad.
Salida analógica [520]
En este menú se puede configurar la salida analógica para
proporcionar uno de los rangos de señal que se muestran en
la Figura 59
CG Drives & Automation 01-5924-04r1
Configuración
Función de entrada digital 4
.
Figura 59 Salida analógica
5 2 0
o F F
Defecto: oFF
Rango: oFF, 1, 2, 3, 4
oFF Salida analógica inhabilitada
1 Salida analógica ajustada a 0-10 V/0-20 mA
2 Salida analógica ajustada a 2-10 V/4-20 mA
3 Salida analógica ajustada a 10-0 V/20-0 mA
4 Salida analógica ajustada a 10-2 V/20-4 mA
Función de la salida analógica [521]
Este menú está disponible si se ha habilitado la salida
analógica en el menú [520] (opciones 1-4). Permite definir
la función de la salida analógica.
5 2 1
1
Defecto: 1
Rango: 1, 2, 3, 4
1 Intensidad RMS
2 Tensión de línea
3 Par electrónico
4 Par
El escalado de la salida analógica vuelve a los valores
predeterminados (0-100%) si se selecciona un nuevo valor
de salida en el menú [521].
Salida
Señal
Configuración
Salida analógica
Configuración
Función de la salida analógica
Descripción funcional 89
