Megastream; Stealth - Flowserve Valtek Mark One Instalación Operación Mantenimiento

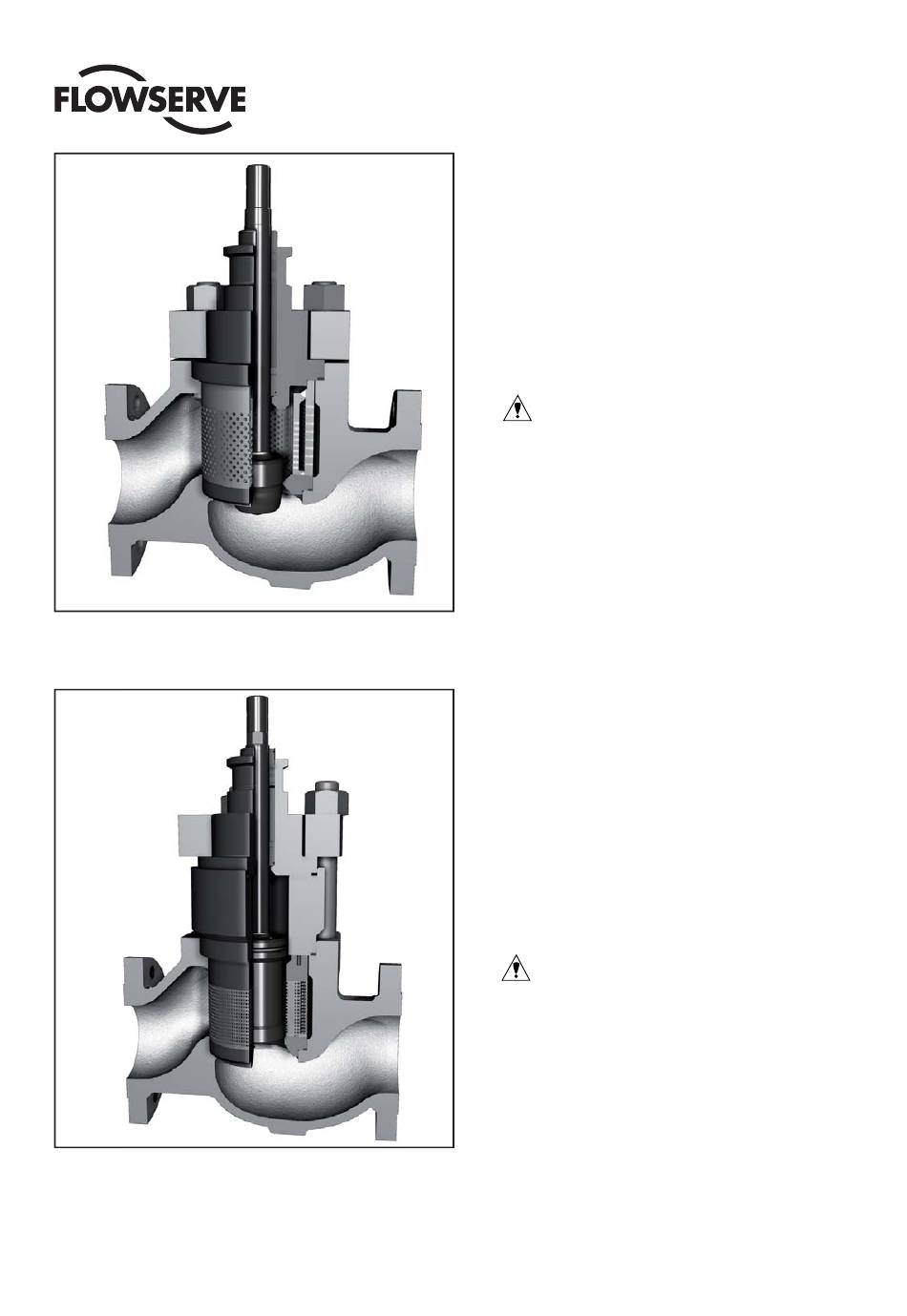

Figura 8
Ensamble del Cuerpo de la Válvula Mark One con Trim MegaStream
Figura 9
Ensamble del Cuerpo de la Válvula Mark One con Trim Stealth
®
Instructivo - Mark One - VLSPIM0001-01 10.07
8.3.

MegaStream

8.3.1. MegaStream reemplaza el retenedor estándar Mark
One con un retenedor perforado, ver la Figura 8. El
tapón y el bonete son típicamente idénticos al dise-
ño estándar Mark One. El ensamble y desensamble
de la válvula sigue los procedimientos estándares.
8.3.2. Durante el desensamble, examine si el retenedor Me-
gaStream, tapón y asiento están dañados. Revise si los
orifi cios del retenedor están desgastados ó erosionados.
Revise si hay orifi cios tapados en el retenedor. Los rete-
nedores multietapas MegaStream no pueden ser desen-
samblados. La reparación y reemplazo de las partes daña-
das son críticos para mantener el control del ruido.
PRECAUCIÓN: Para funcionar correctamente, siem-
pre instale el MegaStream con el fl ujo por debajo.
8.4.

Stealth

8.4.1. Stealth reemplaza el retenedor estándar Mark One
con un retenedor de discos apilados, ver la Figura 9.
Varias de las partes, incluyendo el tapón, asiento y bo-
nete tienen dimensiones diferentes a los del diseño
estándar Mark One. El ensamble y desensamble de la
válvula sigue los procedimientos estándares.
8.4.2. Durante el desensamble, examine si el retenedor
Stealth, tapón y asiento están dañados. Revise si los
orifi cios del retenedor están desgastados ó erosiona-
dos. Revise si hay orifi cios tapados en el retenedor. Los
retenedores Stealth no pueden ser desensamblados.
La reparación y reemplazo de las partes dañadas son
críticos para mantener el control del ruido.
PRECAUCIÓN: Con rara excepción, para funcionar correcta-
mente, siempre instale el Stealth con el fl ujo por debajo.
8.4.3 Cuando reinstale el retenedor Stealth, tenga cui-
dado de orientar el retenedor correctamente. Los
retenedores Stealth tienen una fl echa que debe
ser alineada con la salida de la válvula.
13
