15. Si usa un voltímetro, mida el voltaje entre la tierra (cable de
la clavija 2) y la señal (cable de la clavija 3) en el sensor de
altura del molinete (A).
16. Apague el motor y quite la llave del arranque.
17. Afloje dos tuercas hexagonales M5 (B) y gire el sensor (A)
para alcanzar el rango de voltaje X.
18. Repita la verificación y ajuste hasta que el rango de
voltaje X esté dentro del rango especificado.
19. Desconecte las trabas de seguridad del molinete. Para
obtener instrucciones, consulte
de seguridad del molinete, página
20. Encienda el motor.
21. Baje el molinete completamente.
22. Vuelva a revisar el rango de voltaje Y y asegúrese de que
aún esté dentro del rango especificado. Ajuste si es
necesario.

Reemplazo del sensor de altura del molinete

PELIGRO
Para evitar lesiones corporales o la muerte por el arranque inesperado de la máquina, siempre detenga el motor y quite
la llave antes hacer ajustes en la máquina.
1. Arranque el motor. Para obtener instrucciones, consulte el manual del operario de la cosechadora.
2. Baje la plataforma completamente.
3. Apague el motor y quite la llave del arranque.
4. Desconecte el sensor del arnés.
5. Quite dos pernos de cabeza hexagonal (A) del brazo del
sensor (B). Conserve el herramental para volver a instalar.
215410
OPERACIÓN
Desenganche de las trabas
34.
106

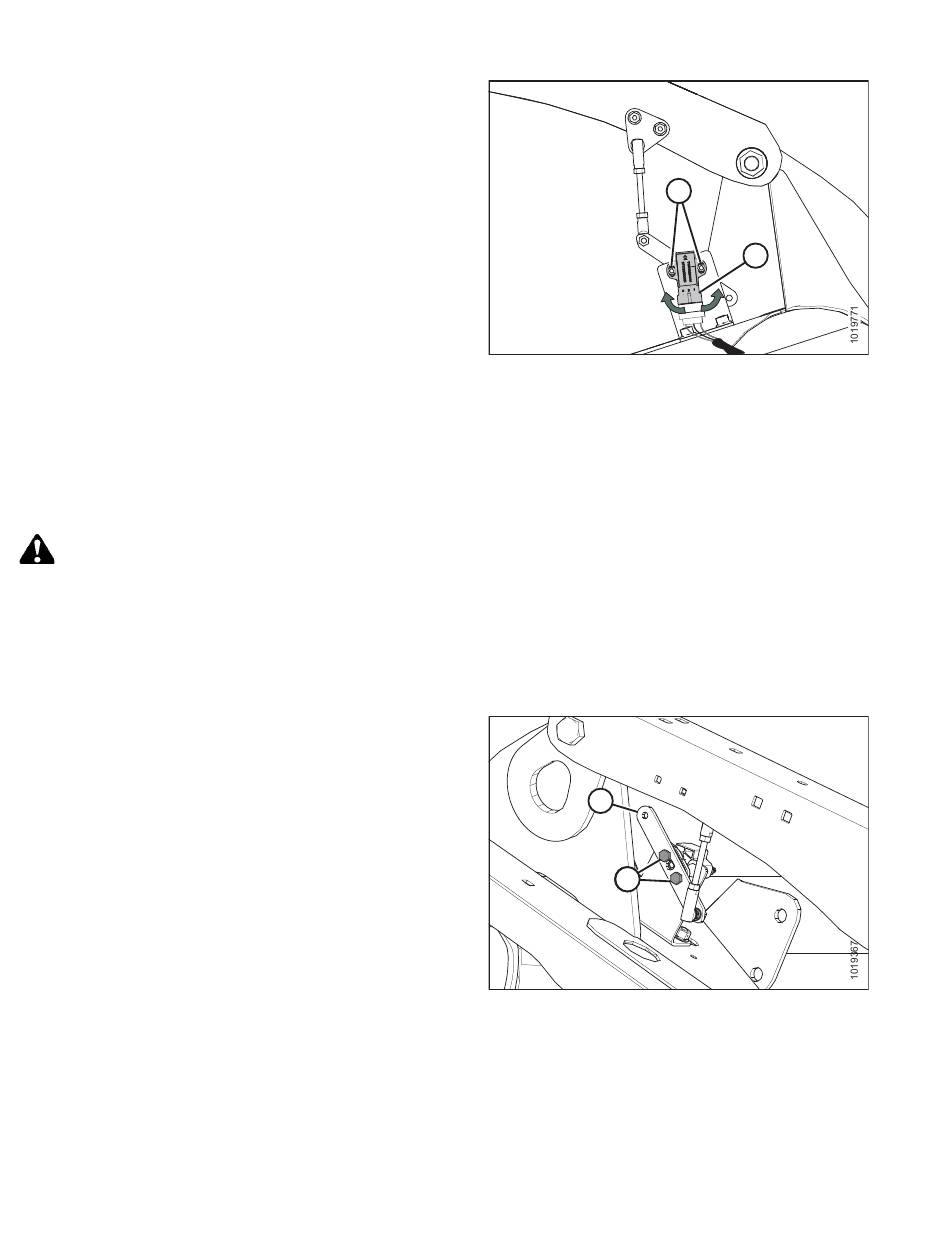

Figura 3.102: Sensor de altura del molinete: brazo
derecho del molinete con molinete hacia arriba
B
A A
Figura 3.103: Sensor de altura del molinete-Brazo del
molinete derecho
B
A
