Funcionamiento
El dispositivo de dirección de la Exact Pipe Cut
V1000 con batería tiene una función que cuando
es necesario, puede mejorar el resultado de corte
y facilitar el alcance del punto de partida.

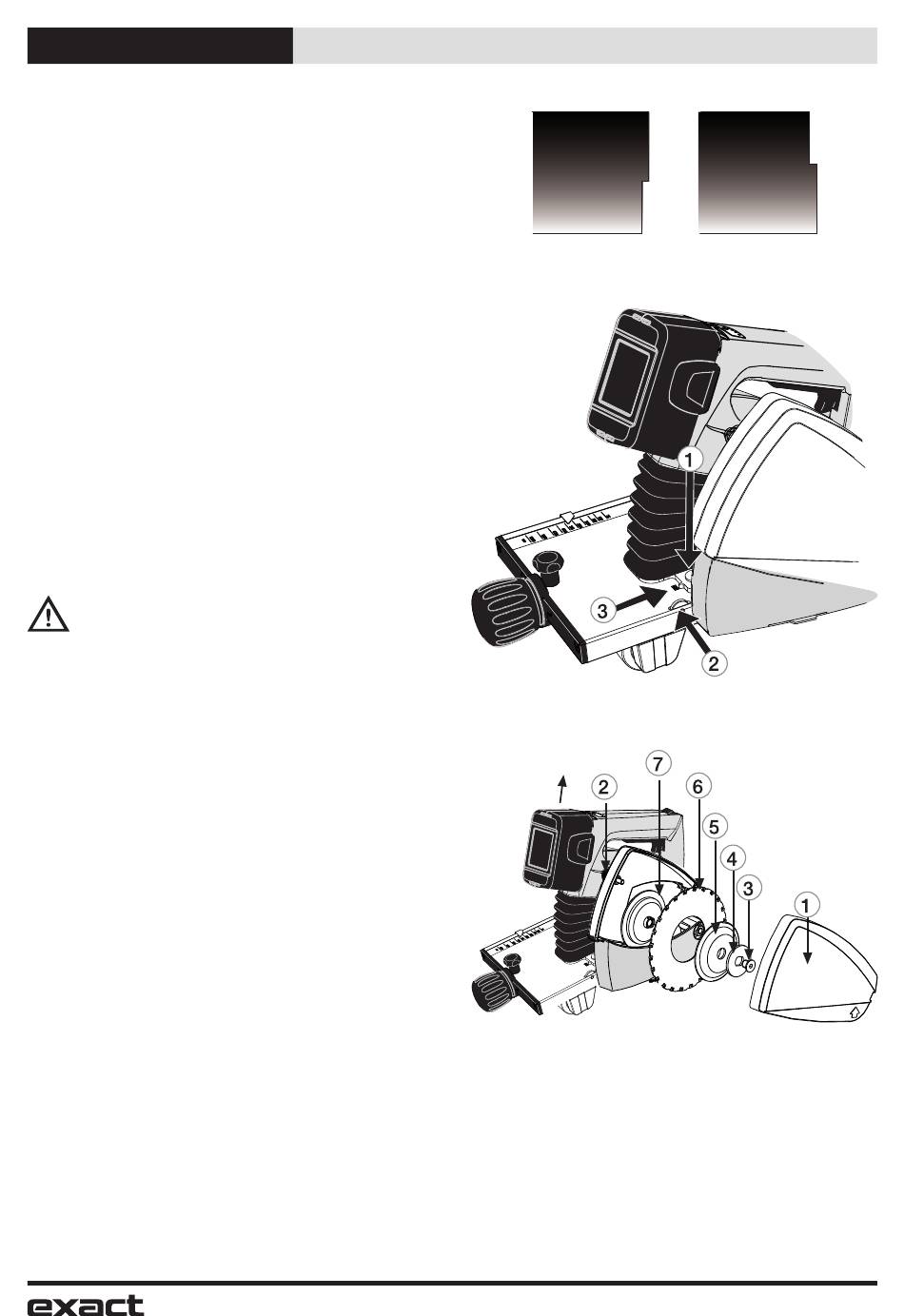

Afl oje la tuerca de bloqueo (Fig.O/1) con la llave
Allen M5 que se encuentra en la empuñadura de
la sierra de tubos. Existe una rueda de ajuste a la
derecha del dispositivo de dirección (Fig.O/2). Gire
la rueda con sus dedos en sentido de las agujas
del reloj o en sentido contrario al de las agujas del
reloj. La dirección depende de la dirección del fallo
de alineación. Este ajuste gira toda la unidad del
motor en relación con el dispositivo de dirección.
Del mismo modo, existe una fl echa y un disco en el
dispositivo de dirección (Fig.O/3). Estos elementos
le ayudarán a calibrar el alcance del ajuste. Ajuste
la unidad del motor en la dirección deseada para
corregir el error de serrado. El indicador de la
fl echa debe moverse hacia la dirección del error. El
alcance del ajuste depende del alcance del error,
del diámetro del tubo y de la dureza y del material
de la pared del tubo. Ajuste la tuerca de bloqueo
después de realizar el ajuste.
Instalación y cambio de
la cuchilla de la sierra
ADVERTENCIA: Para reducir el riesgo de
daños, apague la unidad y desconéctela
de la fuente de alimentación antes de
instalar y desinstalar accesorios, ajustarla
o repararla. Un arranque accidental puede
provocar daños personales.
Extraiga la batería de la sierra. Compruebe que
la unidad del motor se encuentra bloqueada boca
arriba.
Retire la cubierta del protector de la cuchilla
(Fig. P/1) abriendo el tornillo hexagonal (Fig. P/2).
Pulse el botón de bloqueo del eje (Fig. A/17) y gire
simultáneamente la cuchilla con la mano hasta que
el botón de bloqueo del eje caiga en una distancia
superior a unos 4 mm. ahora, se evitará el giro de
la cuchilla. Utilice la llave de la cuchilla para abrir el
perno de unión de la cuchilla. Retire el tornillo de la
cuchilla (Fig. P/3), la arandela (Fig. P/4), la brida de
la cuchilla (Fig. P/5) y la cuchilla (Fig. P/6).
Antes de instalar una cuchilla nueva, compruebe
que ambos discos de pestaña de la cuchilla estén
limpios. Coloque una cuchilla nueva o afi lada en el
disco de la pestaña trasera (Fig. O/8) para que la
zona marcada de la cuchilla esté orientada hacia
fuera y que las fl echas de la cuchilla se dirijan en
la misma dirección que las marcas de dirección
de giro ubicadas en el interior de la carcasa de la
cuchilla. Compruebe que la nueva cuchilla está
completamente recta hacia la parte inferior en el
disco de la pestaña de la cuchilla. Coloque el disco
de la cuchilla, la arandela y el perno de sujeción
de nuevo en su lugar. Pulse el botón de bloqueo
del eje y apriete el perno de sujeción de la cuchilla.
Coloque de nuevo la cubierta del protector de la
cuchilla en su lugar y apriete la tuerca.
Fig. N
Fig. O
Fig. P
