Instalación con cable coaxial (hasta 100 metros)
Para instalaciones superiores a 50 metros, limitadas a 100 metros, se recomienda la instalación del producto con cable coaxial.
Módulo Externo
Módulo externo
Para instalar este tipo de cable, siga el siguiente ejemplo:
Atención: la malla del cable coaxial debe conectarse obligatoriamente en la posición 3 del producto (puesta a tierra), así
como el "alma" debe conectarse en la posición 2 (Video). Es indispensable que el cable coaxial sea aislado, con una cinta
aislante, para que no ocurra cortocircuito entre los cables y el circuito del producto.
Operación
Cuando el visitante presione la tecla de Llamar del módulo externo, el timbre del módulo interno tocará y la imagen del
visitante aparecerá en la pantalla. Retire el auricular del gancho para realizar la llamada. Para finalizar la atención, basta
con colocar el auricular en el gancho.
14
1
Cable 1,5 mm
2
Alma (coaxial)
Malla (coaxial)
3
Cable 1,5 mm
4
Módulo externo
3
2
1
4
Instalación con cable coaxial hasta 100 metros
1
2
2
3
2
4

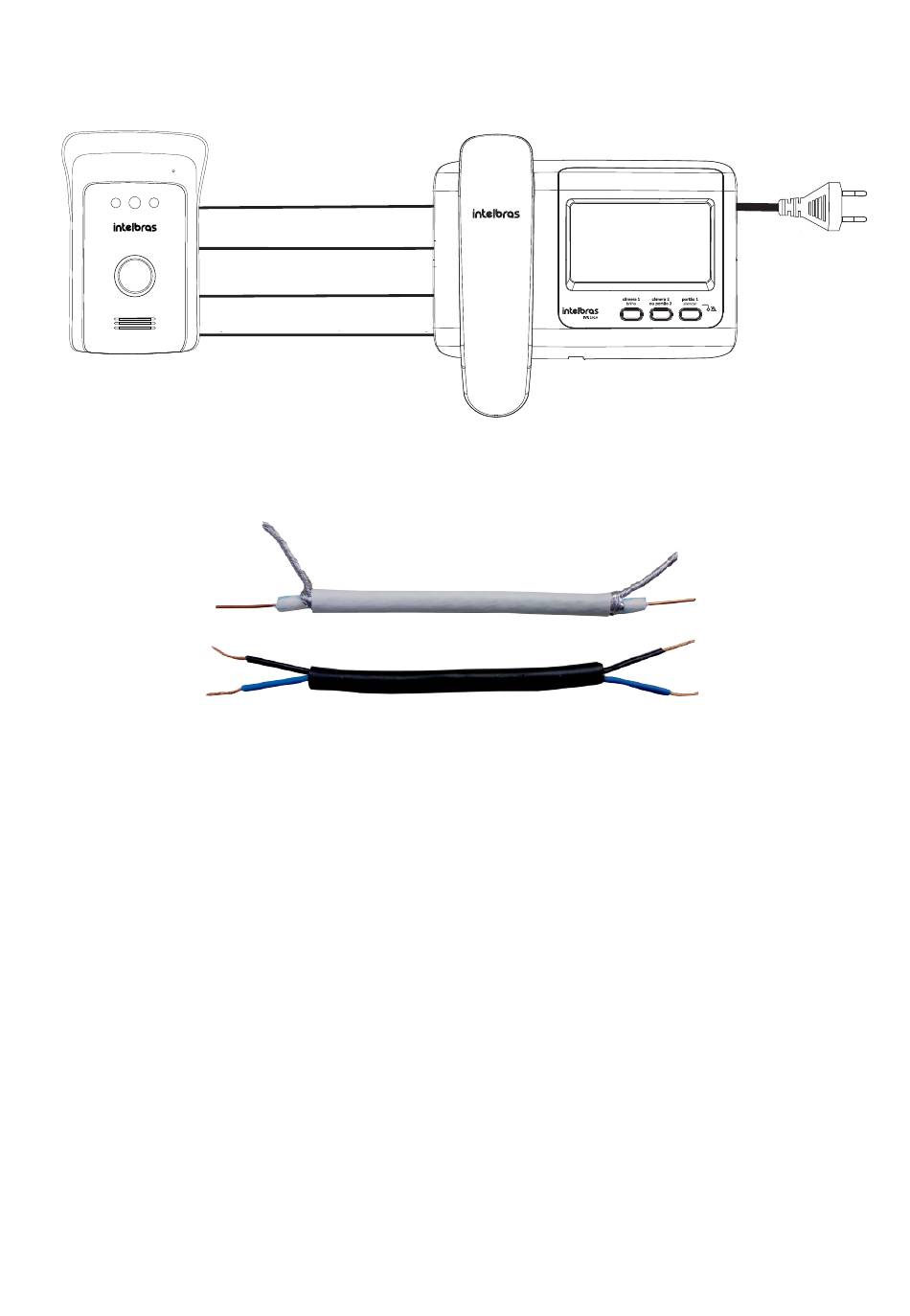

Instalación con cable coaxial
Cable coaxial (malla 67% o 95%)
Par de cables (1,5 mm
2
)
Módulo Interno
Módulo interno
Módulo interno
3
2
1
4
Cable AC
