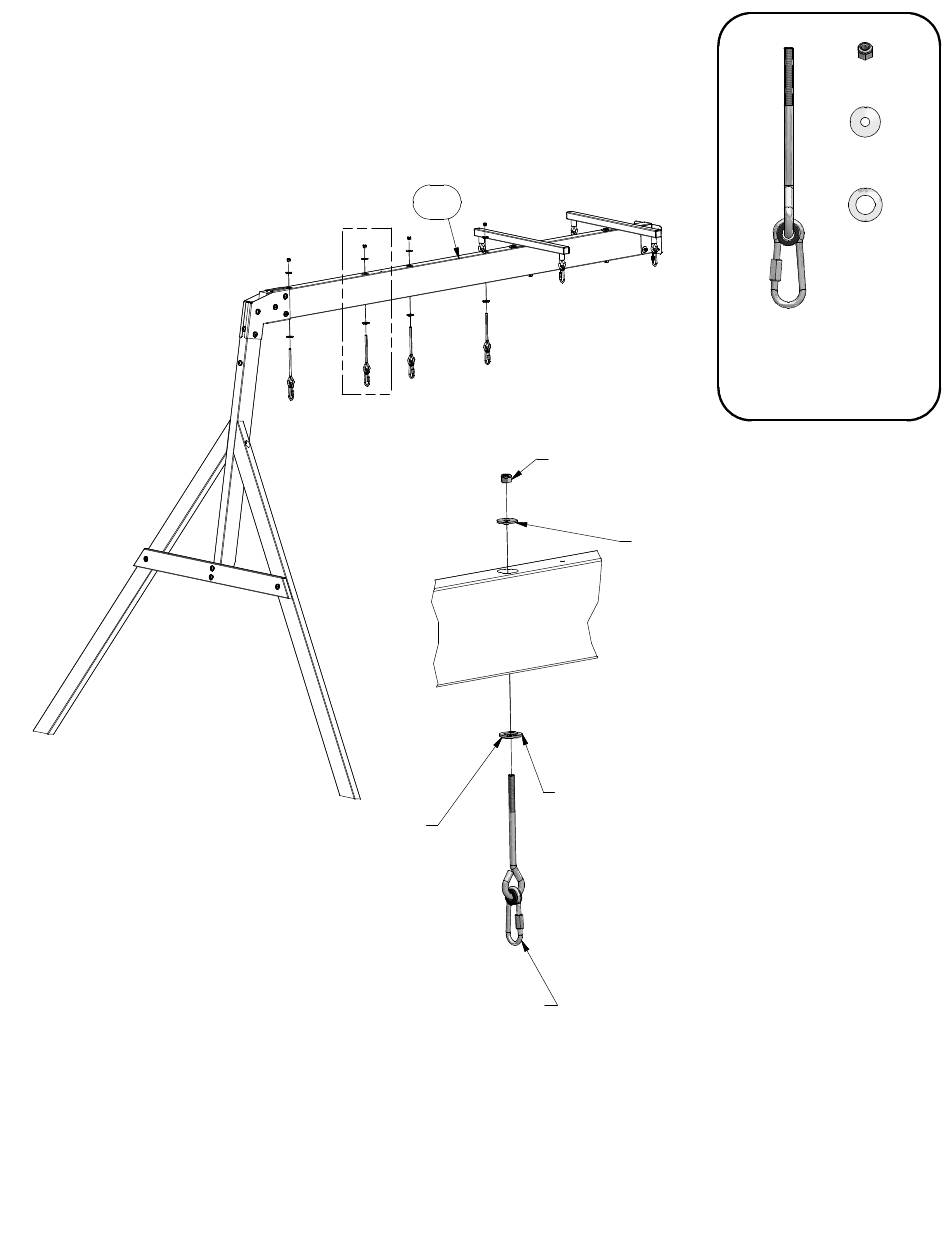

ENSAMBLE DE LA VIGA DEL COLUMPIO
PASO 5
ARANDELA DE SEGURIDAD 17 x 30
ESLABÓN DE CONEXIÓN RÁPIDA DEL SUSPENSOR DEL COLUMPIO
SB74
(4 PLCS)
(4 PLCS)
TUERCA DE BLOQUEO 5/16"
(4 PLCS)
ARANDELA PLANA 8 x 27
(4 PLCS)
1. TUERCA DE SEGURIDAD TIENEN
QUE SER APRETADOS HASTA EL
LAZO ES APRETADO CONTRA LA
ARANDELA DE SEGURIDAD.
2. GIRO PLAQUETA DEBE SER
ORIENTADO COMO SE MUESTRA
EVITAR DAÑOS A GIRAR TORNILLO
DE SUSPENSIÓN.
TUERCA DE
(4)
BLOQUEO
5/16"
ARANDELA
(4)
PLANA 8 x 27
ARANDELA
DE
(4)
SEGURIDAD
17 x 30
ESLABÓN DE
CONEXIÓN
RÁPIDA DEL
(4)
SUSPENSOR
DEL
COLUMPIO
