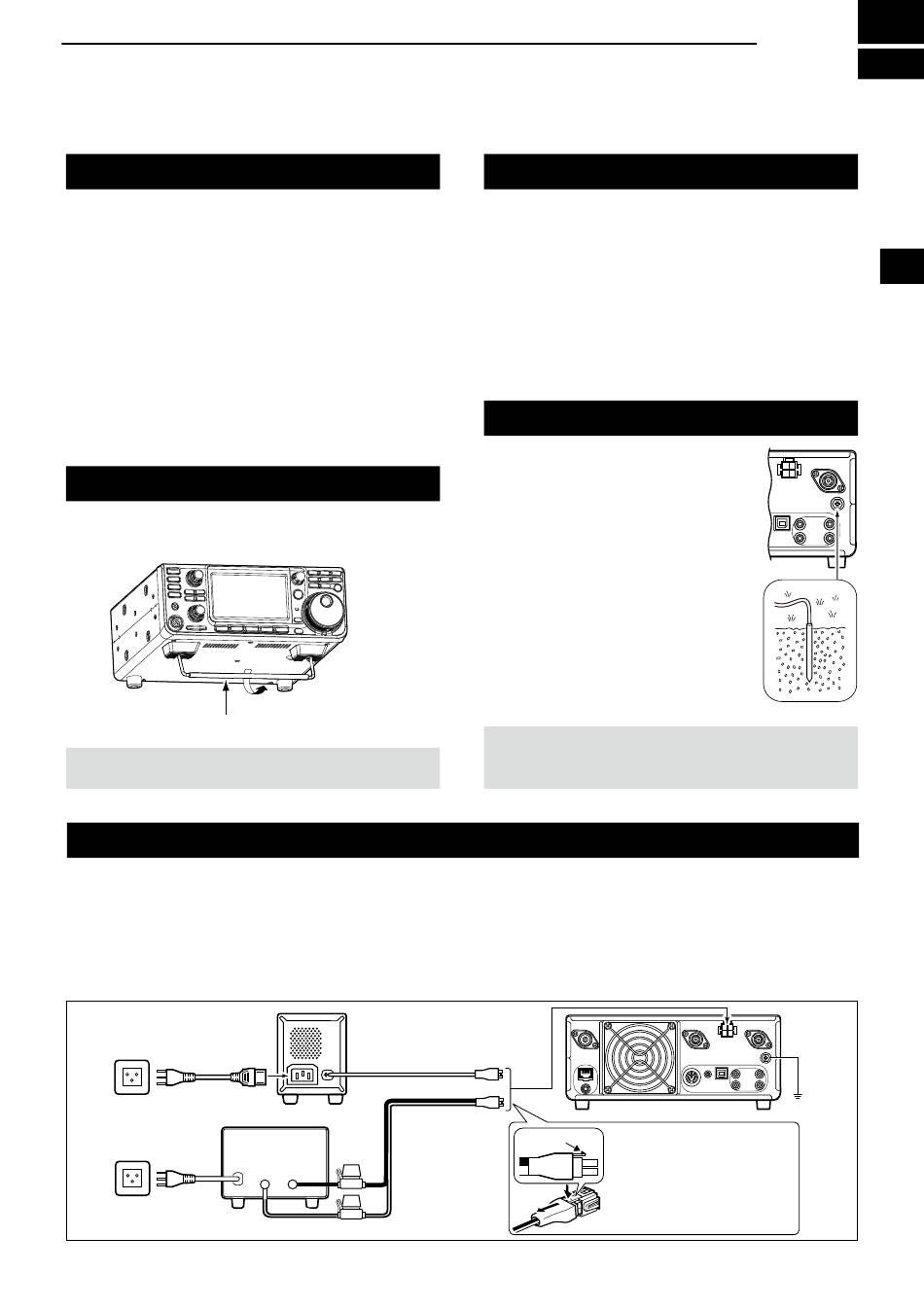

Seleccionar un lugar de instalación
Seleccione un lugar con una circulación adecuada
de aire, sin vibraciones, calor o frío extremos y
en el que no haya presencia de otras fuentes
electromagnéticas.
Nunca coloque el transceptor en áreas como:
• Temperaturas inferiores a –10 °C (+14 °F) o
superiores a +60 °C (+140 °F).
• Un lugar inestable que se incline o vibre.
• Expuesto a la luz directa del sol.
• Lugares con alta humedad y temperatura.
• Lugares con mucho polvo.
• Lugares muy ruidosos.
Uso de las bases de escritorio
El transceptor incorpora una base para poder utilizarlo
sobre un escritorio.
Base
NOTA: NO use la base, los diales ni los controles
para transportar el transceptor. Podría dañarlos.
Conectar una fuente de alimentación CC externa
Confirme que el transceptor esté apagado antes de
conectar el cable de alimentación CC.
PS-126
Cable CA
Fuente de alimentación CC no
fabricada por Icom
CC 13,8 V/18 A
INSTALACIÓN Y CONEXIONES
PS-126
Cable de
alimentación CC
Cable de
alimentación
Fusibles
CC incluido
o más
Negro
+
_
Rojo
Disipación del calor
• NO sitúe el transceptor contra una pared ni coloque
objetos sobre el mismo. Podría bloquear el flujo de
aire y el transceptor se sobrecalentaría.
• NUNCA instale el transceptor en un lugar que
no disponga de la ventilación adecuada. Podría
reducirse la disipación de calor y se producirían
daños en el transceptor.
• NO toque el transceptor tras haber transmitido de
forma continuada durante largos periodos de tiempo.
La temperatura del transceptor puede ser elevada.
Puesta a tierra
Para evitar descargas eléctricas,
interferencias de televisión (TVI),
interferencias de radiodifusión (BCI)
y otros problemas, ponga a tierra
el transceptor mediante el terminal
de tierra [GND] situado en el panel
posterior.
Para obtener resultados óptimos,
conecte un alambre de calibre
grueso o una conexión a una varilla
larga de toma de tierra. La distancia
entre el terminal [GND] y la tierra
debe ser tan corta como sea posible.
R¡AVISO! NUNCA conecte el terminal [GND] a una
tubería de gas o eléctrica, ya que la conexión podría
provocar una explosión o una descarga eléctrica.
L Se recomienda utilizar la fuente de alimentación PS-126
(13,8 V CC/25 A) opcional de Icom, cuando esté disponible.
L Cuando se conecte un cable de alimentación CC de otro
fabricante, el transceptor necesitará:
• 13,8 V CC (Capacidad: un mínimo de 18 Amps)
• Una alimentación con línea de protección de
sobrecorriente y fluctuación de baja tensión o rizada.
Pestaña de bloqueo
Cuando realice la
desconexión, presione
firmemente hacia abajo
la pestaña de bloqueo y,
q
w
a continuación, retire el
conector del receptáculo.
2-1
2
GND
IC-9700
