Estructura y función
Conexión pistola de soldar
5.3
Conexión pistola de soldar
¡Daños en el aparato por conductos de refrigerante conectados de forma incorrecta!
Si los conductos de refrigerante no están conectados de forma correcta o se utiliza una
antorcha refrigerada por gas, el circuito de refrigerante se interrumpirá pudiendo
causar daños en el aparato.
•
Conecte todos los conductos de refrigerante de forma correcta.
•
Extienda completamente el paquete de mangueras y el paquete de manguera de la
antorcha.
•
Tenga en cuenta la longitud máxima del paquete de mangueras > Véase capítulo 5.2.2.
•
Cuando utilice una antorcha refrigerada por gas, conecte el circuito de refrigerante con una
pasarela de mangueras .
Pos
Símbolo Descripción
1
2
3
4
5
6
7
8
9
20
0
Quemador
¡Tenga en cuenta los documentos de sistema adicionales!
Paquete de manguera del quemador
Conexión de electrodo de alambre
Guía de alambre del quemador
Toma rápida (rojo)
retorno refrigerante
Toma rápida (azul)
suministro refrigerante
Zócalo de conexión (12 polos)
Cable de control del quemador
Zócalo de conexión (alambre caliente WIG)
Corriente de alambre caliente, potencial negativo
Acoplamiento de cierre rápido
Gas de protección
Zócalo de conexión (WIG)
Corriente de soldadura, potencial negativo
ATENCIÓN
3
4
5
6
7
8
9

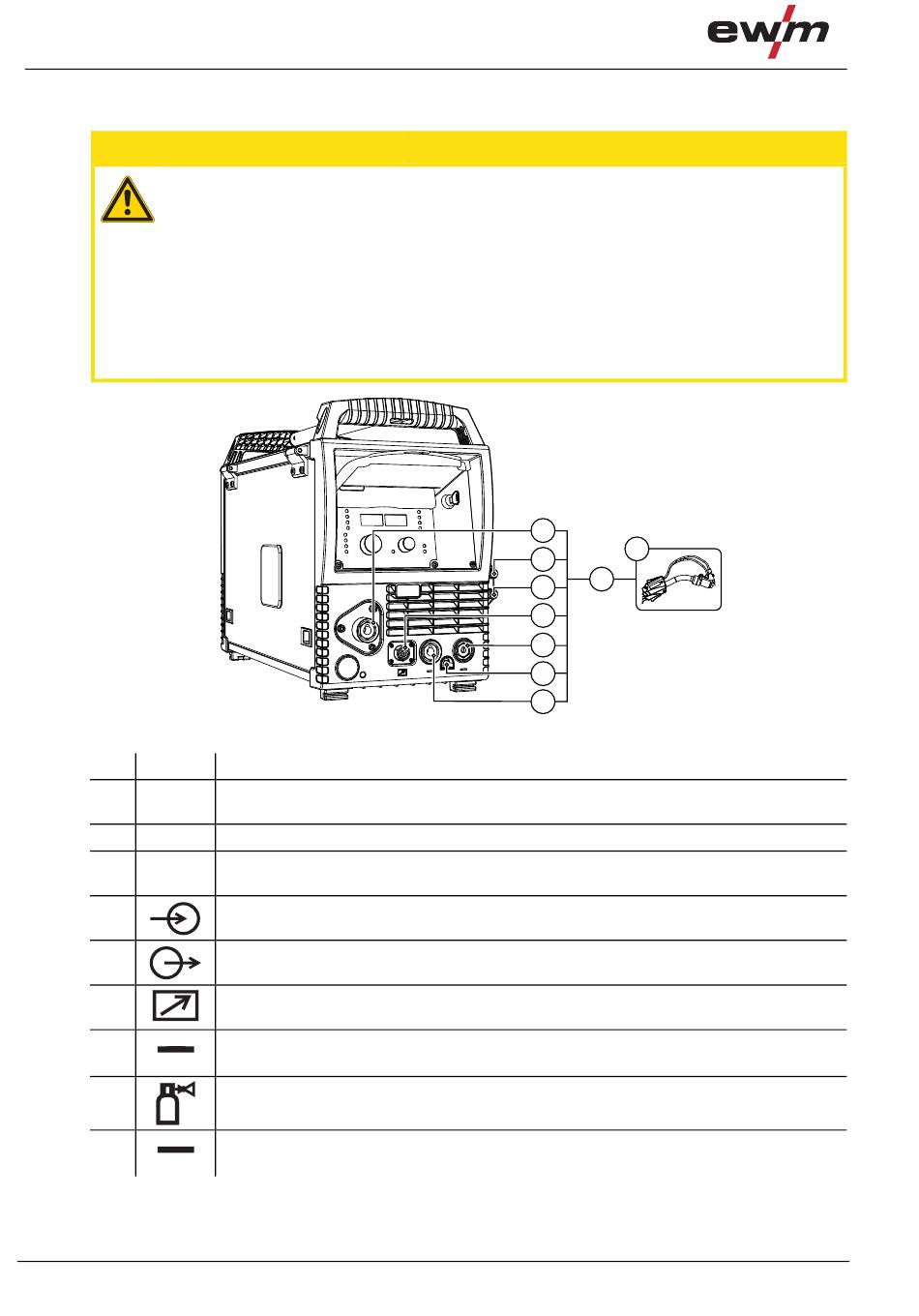

Figura 5-1
1
2
099-500142-EW504
05.04.2016
