Esquema de conexiones

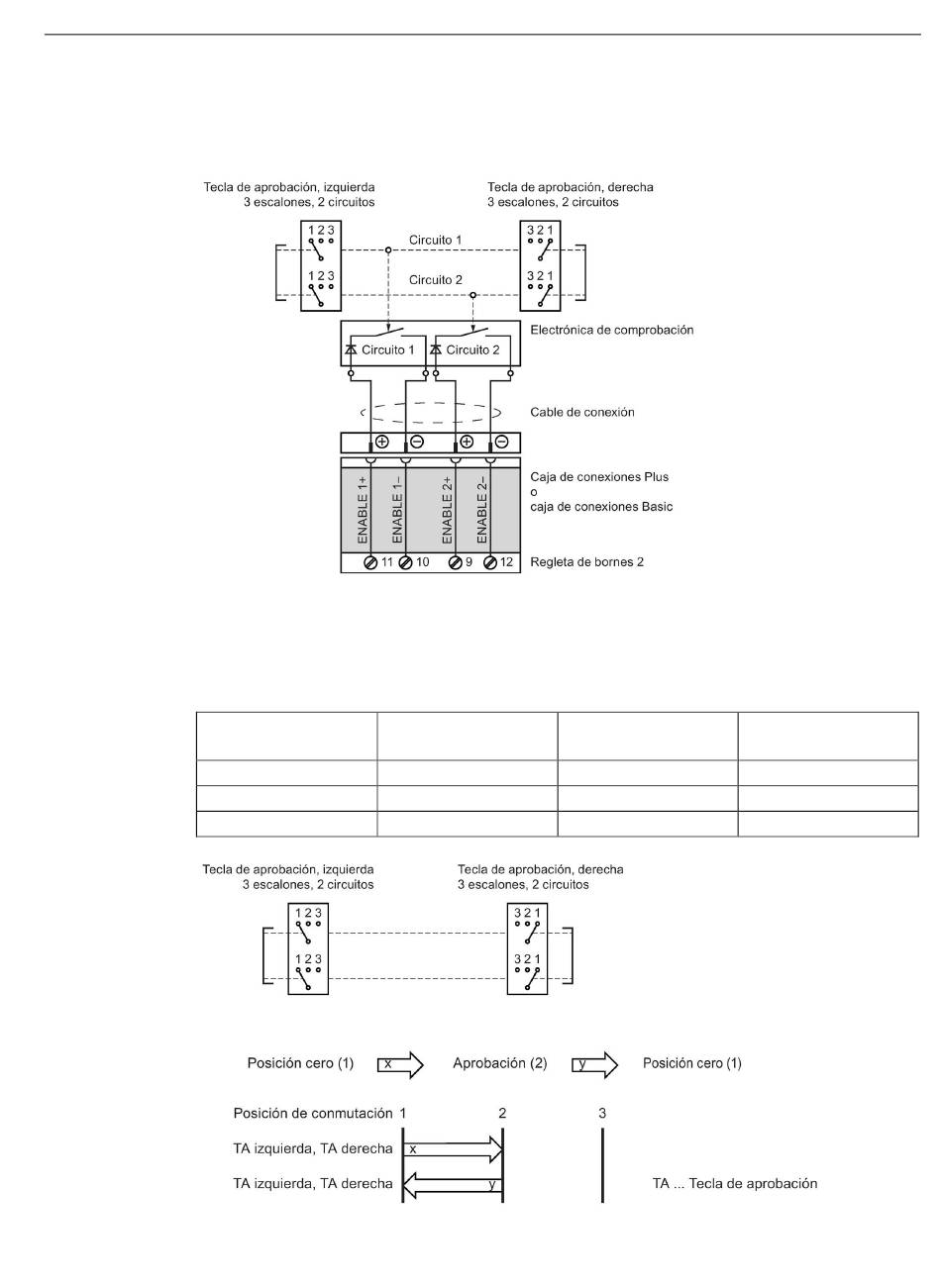

La figura siguiente muestra las posiciones y conexiones de la tecla de aprobación.
Posiciones de conmutación
La función esencial de la lógica de evaluación es el reconocimiento de las tres posiciones de
conmutación:
La figura siguiente muestra el orden de conmutación en un accionamiento normal.
Mobile Panel 277 RO
Instrucciones de servicio, 10/2015, A5E36824259-AA
5.1 Elementos de control e indicadores del Mobile Panel 277 RO
Posición de
conmutación
1
2
3
Función Tecla de validación
Posición cero
Aprobación
Pánico se pulsa a tope
Elementos de control e indicadores
Estado del interruptor
no se acciona
se acciona
OFF (abierto)
ON (cerrado)
OFF (abierto)
