1.

FUNCIONAMIENTO

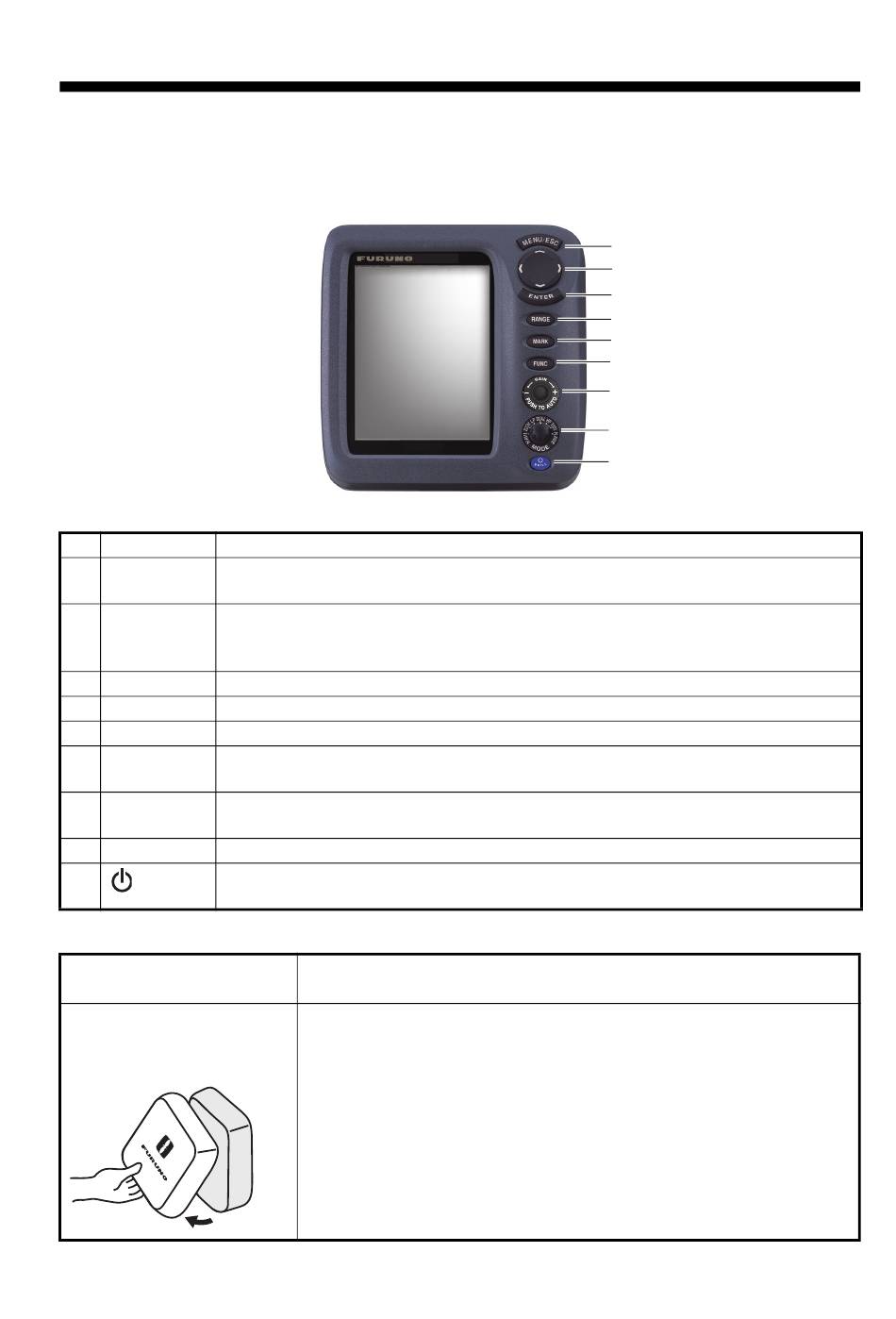

1.1 Descripción de los controles
Nº Control
1 MENU/ESC • Abre los menús. Vuelve a la página anterior en un menú de varias páginas.
• Cancela la acción actual.
2  • Selecciona elementos del menú.
(Teclado de • Cambia los ajustes.
•  o  mueve el VRM (marcador de distancia variable).
cursor)
3 ENTER Guarda los ajustes.
4 ESCALA Abre la ventana de selección de escala.
5 MARK* Registra un waypoint.
6 FUNC Pulsación corta: abre la ventana programada.
Pulsación larga: abre la ventana de programación de teclas de función.
7 GAIN Pulsación: abre la ventana de ajuste [Auto Gain].
Rotar: permite ajustar manualmente la ganancia.
8 MODO Selecciona el modo de presentación.
9 Pulsación corta: Enciende el equipo; abre la ventana de ajuste [Brillo].
/BRILL
Pulsación larga: apaga el equipo.
* No está operativo cuando está equipado con el sistema "Tankenmaru".
Extracción de la cubierta
Baje el resalte de la parte
inferior de la cubierta y tire
de la cubierta hacia usted.
Si retira la unidad de presentación (para la instalación en una
mesa) después de una salida...
Cubra los conectores con las tapas suministradas para evitar que se
acumule polvo en los terminales.
• Cable del transductor: utilice el capuchón de cable MJ (grande)
proporcionado con el cable del transductor.
• 12-24 V CC, NMEA, XDR: utilice capuchones en el "puerto" y
"XDR".
• Conjunto del cable de alimentación: utilice el capuchón suministra-
do.
1
1
2
3
4
5
6
7
8
9
Función
