Transferencia de la carga

Código de función: 60.
Esta función es un complemento de la función "DDL Delta I", a la cual está vinculada.
Los valores empleados para esta función son los mismos que se aplican a la función DDL+ Delta I.
G.1.5.1.
Aplicación
El objetivo de esta función es evitar las detecciones accidentales por DDL Delta I consecutivas
a fuertes y brutales variaciones de corriente, debidas al paso sobre secciones aisladas
(transferencia de carga de un Feeder a otro) o a la puesta en servicio de la recuperación de
energía (retorno de corriente a la línea de contacto al frenar los vehículos).
La subida de corriente en un Feeder es compensada por la caída casi simultánea de corriente
en el otro.
Esta función requiere un cableado específico y la activación de la función DDL+ Delta I.
No se aplica a un panel de disyuntores de puenteo (o de reserva).
Esta función no es compatible con las funciones "Fallo de aislamiento de los cables"
y "Monitorización Amp" porque emplea la misma entrada analógica.
G.1.5.2.
Parámetros
Ninguno.
Los parámetros empleados son los mismos que se aplican a la función DDL+ Delta I.
G.1.5.3.
Descripción

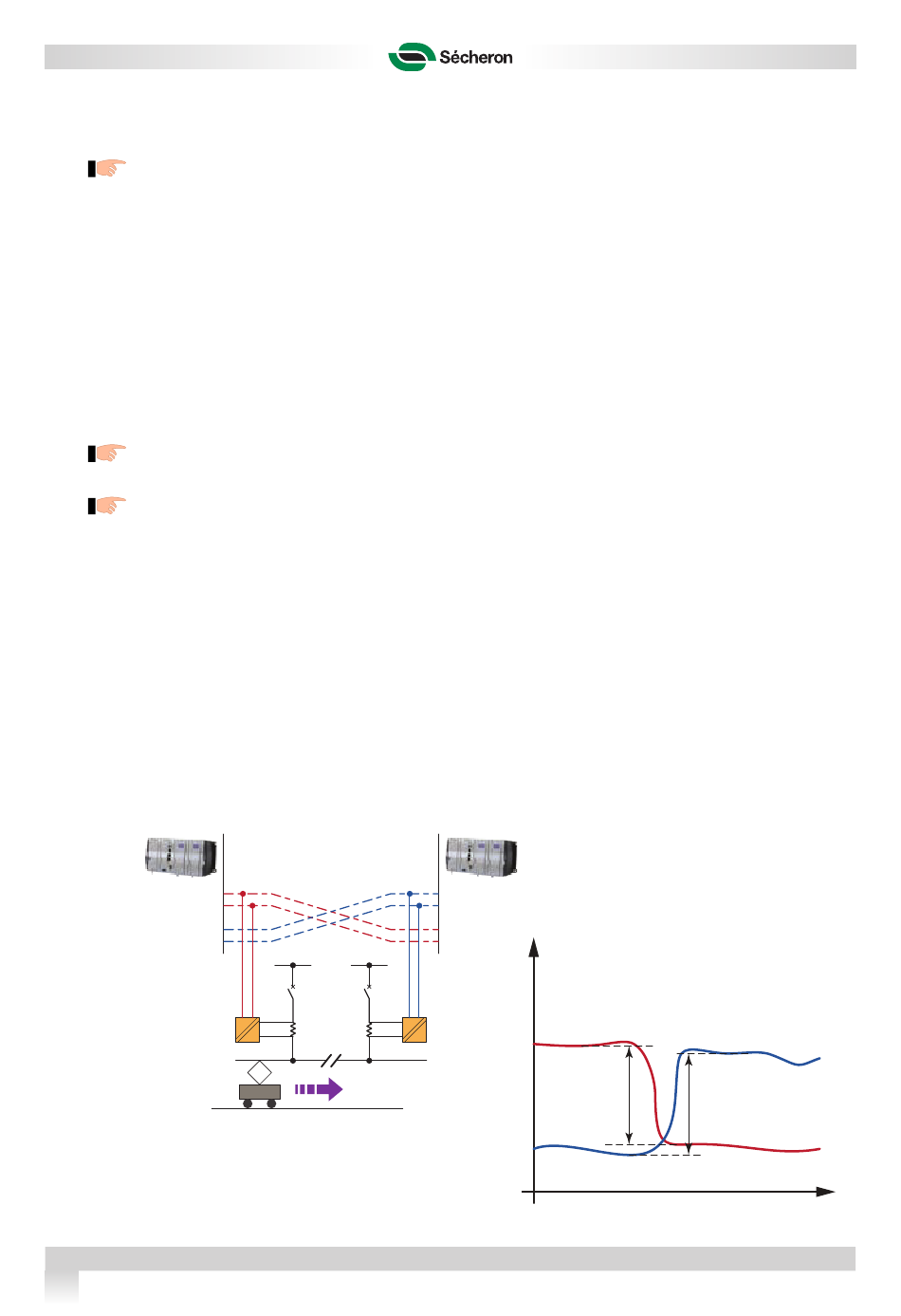

Monitorización de la corriente del Feeder adyacente (en la misma subestación) que alimenta la
otra sección de la misma vía.
El valor del "Delta I negativo" adyacente se resta del "Delta I" principal durante el cálculo
establecido por la función DDL. Procesamiento de la suma por parte de la función DDL Delta I.
ANA3
ANA4
Número de documento: SG825120TES
60
Este documento no es contractual y la información que contiene corresponde al nivel tecnológico en el momento de la impresión.
F1
ANA3 = Corriente de línea
ANA4 = Auxiliar
F1
F2
I1
MIU
F2
ANA3
ANA4
i
I2
MIU
− Delta I
|
Revisión: C01
Copyright© 2016 Sécheron SA
Delta I
|
Fecha de edición: 10.03.2016
SEPCOS
I2 (t)
I1 (t)
t
