Diagrama de conexiones y cableado

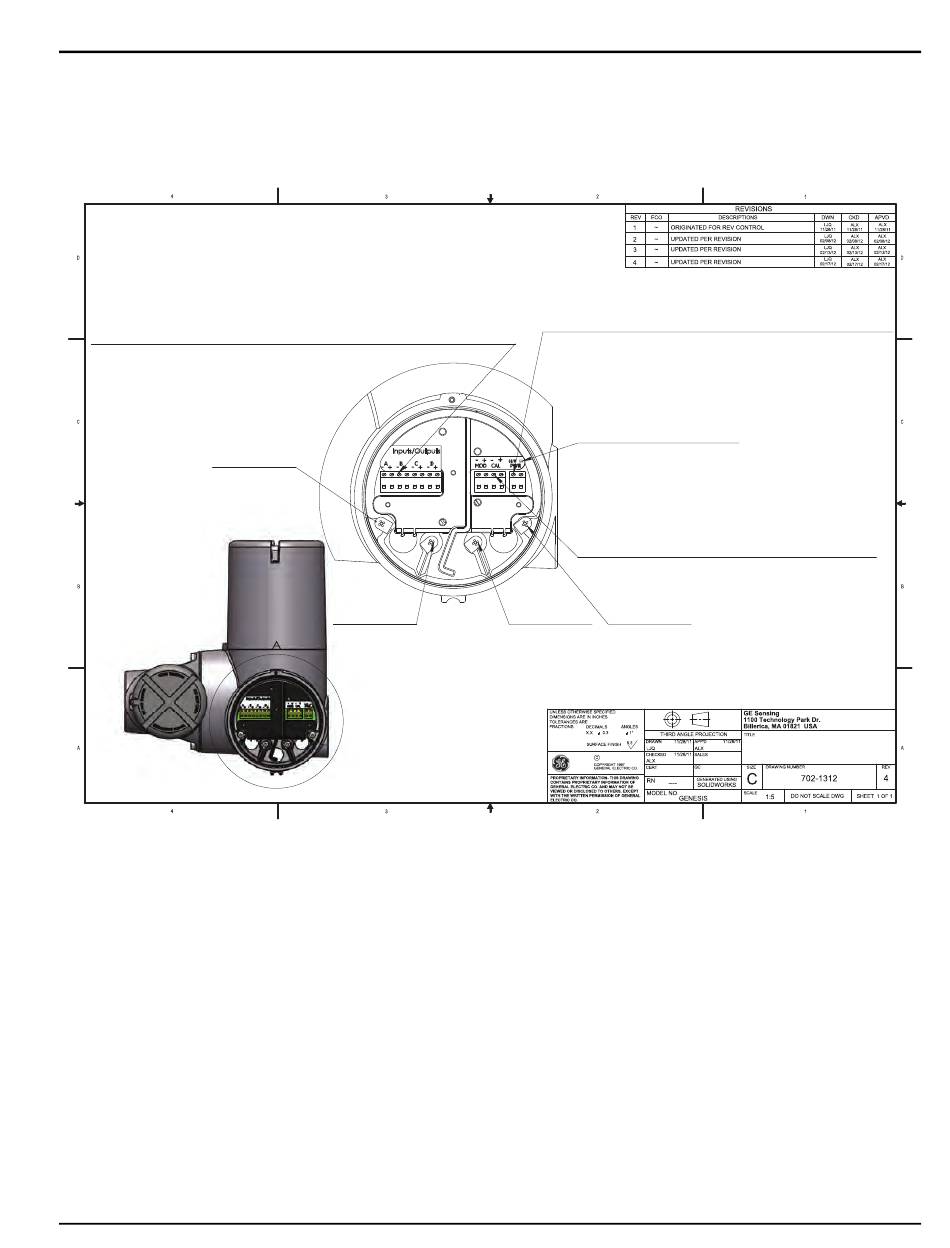

• A continuación se muestra el diagrama de conexiones y cableado del medidor para las versiones de alimentación
CA y CC:
Bloque de terminales - Conexiones de entrada/salida
PIN Etiqueta Descripción
1 A- Salida analógica A: Salida 4-20 mA /HART (SIL) Negativa
2 A+ Salida analógica A: Salida 4-20 mA /HART (SIL) Positiva
3 B- Salida analógica B: 4-20 mA Negativa
4 B+ Salida analógica B: 4-20 mA Positiva
5 C- Salida digital C: Negativa
6 C+ Salida digital C: Positiva
7 D- Salida digital D: Negativa
8 D+ Salida digital D: Positiva
TIERRA 4
CSS-0009, Rev. A
TIERRA 3
DETALLE A
ESCALA 1 : 1
Bloque de terminales - Conexión de alimentación (CA)
PIN Etiqueta Descripción
1 L2/N Conexión de neutro
2 L1 Conexión de alimentación de red
Se muestra el cableado CA
Cableado CC
PIN Etiqueta Descripción
1 - Negativo
2 + Positivo
Bloque de terminales - Conexiones Modbus/Calibración
PIN Etiqueta Descripción
1 MOD- Puerto Modbus/Servicio Negativo
2 MOD+ Puerto Modbus/Servicio Positivo
3 CAL- Puerto de calibración Negativo
4 Cal+ Puerto de calibración Positivo
TIERRA 1
TIERRA 2
Octubre de 2013
DIAGRAMA DE CABLEADO
XMT900
3 de 4
