OneTouch AT y OneTouch AT G2
Manual del usuario
Se conecta al Puerto B de la red del analizador OneTouch
El analizador OneTouch:
Busca cortocircuitos y circuitos abiertos
Busca divisiones
Identifica cables cruzados
Intenta enlazarse a 1 Gbps. Si no puede enlazarse a 1
Gbps, intenta enlazarse a 100 Mbps, luego a 10 Mbps.
Los resultados se informan en la pantalla de resultados
de CABLE.
Identifica la polaridad de par normal o negativo (p. ej.,
pasadores 1,2 conectados a pasadores 2,1.)
Resultados
Ejecute la Autocomprobación, luego pulse el icono de cable
en la pantalla de inicio para ver los resultados de la prueba.
Las siguientes figuras muestran los resultados de diversas
configuraciones del analizador y de cables.
:
Pantalla icono
o blindaje roto

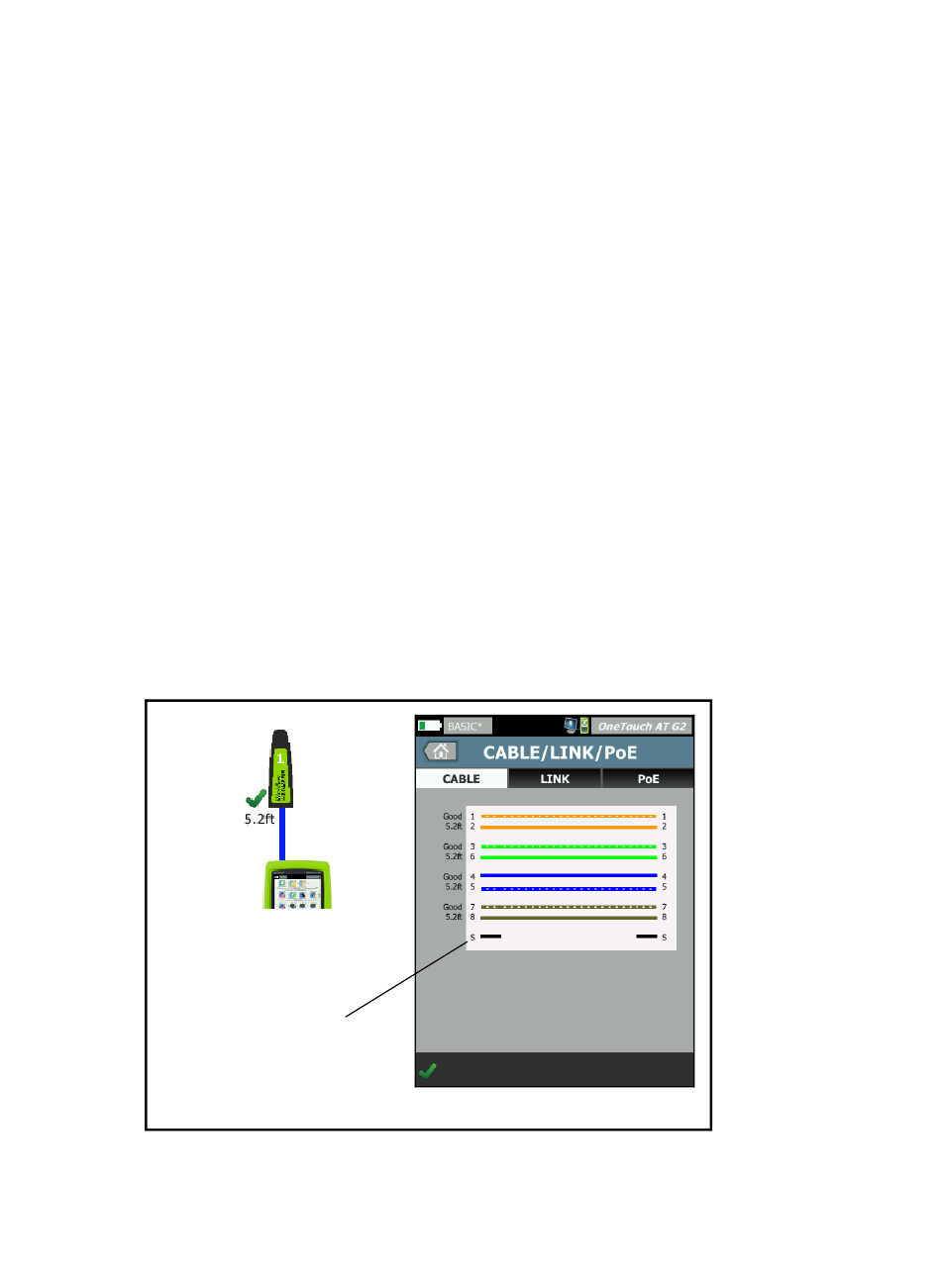

Figura 31. Cable conectado a WireMapper Nro. 1
72
INICIO
Cable
sin blindaje
Pantalla de resultados de CABLE
