Concentrador o
conmutador
Cable de conexión
desde el
concentrador
o conmutador
Probador con
adaptador de canal

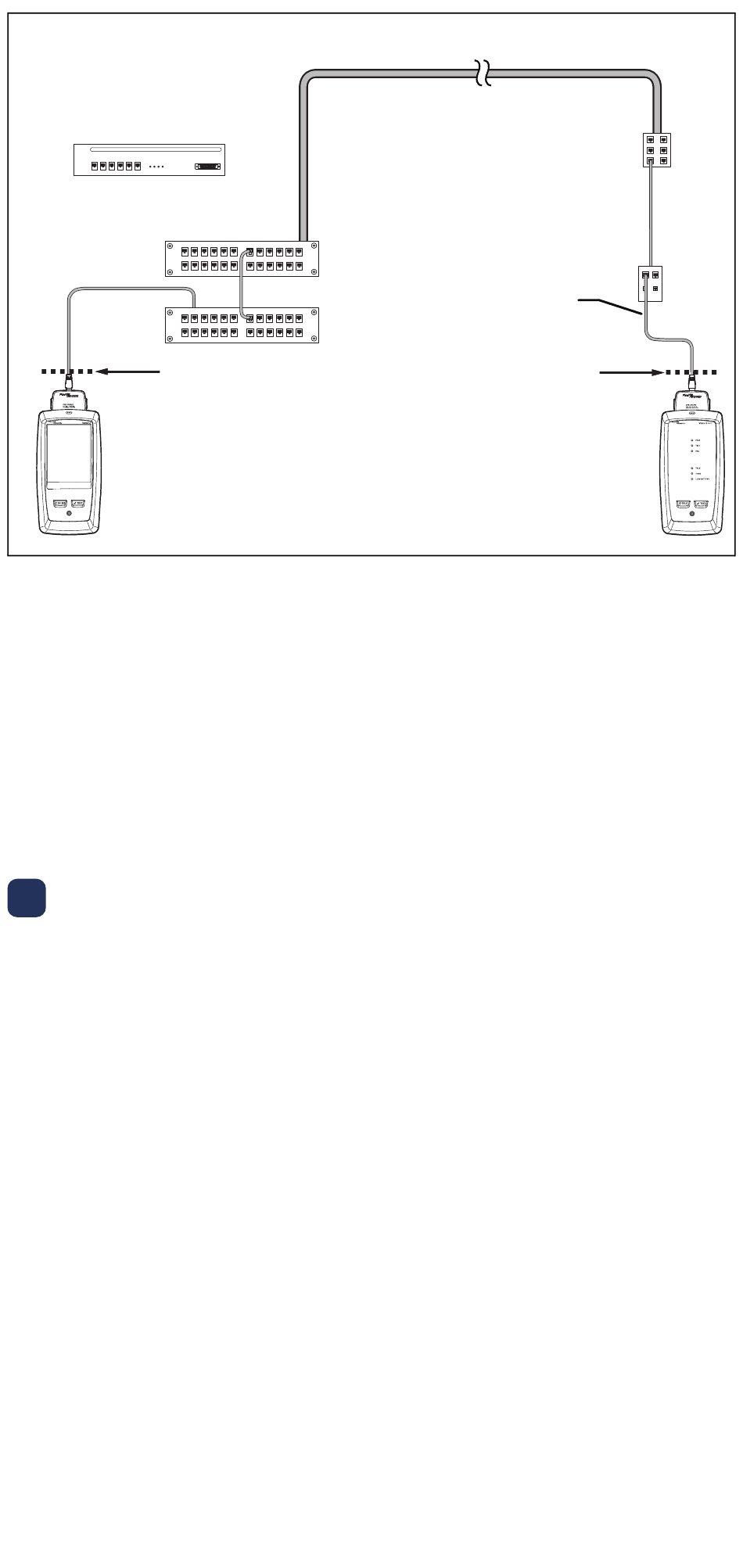

Figura 4. Conexiones de canal para enlaces hasta Cat 7
Los enlaces permanentes Cat 8/Clase I/II pueden
tener dos conectores y una longitud máxima de
24 m. Consulte el Manual de uso para
informarse sobre los diagramas de conexión.
5
Examinar los resultados
El probador muestra varias vistas de los resultados de la prueba
(figura 5):
MAPA DE CABLEADO: muestra las conexiones entre los
extremos del cable a probar. El probador compara las
conexiones con la Configuración de salida seleccionada
para obtener un resultado PASA o FALLO.
DESEMPEÑO: muestra el resultado general que el límite
de prueba seleccionado requiere para cada prueba. Para
ver los resultados detallados de la prueba, toque el panel.
Inicio del canal
Cableado horizontal
Toma de corriente
Cable de conexión
desde el PC
Fin del canal
Unidad remota con
adaptador de canal
Nota
Punto de
consolidación
opcional
de pared
GPU96.EPS
