Instalación y desinstalación del DTX-FOM
El DTX-FOM se inserta directamente en la unidad
principal del DTX CableAnalyzer. La figura 3 muestra
cómo instalar y desinstalar el medidor.
Precaución
Apague el CableAnalyzer antes de instalar o
desinstalar el DTX-FOM.

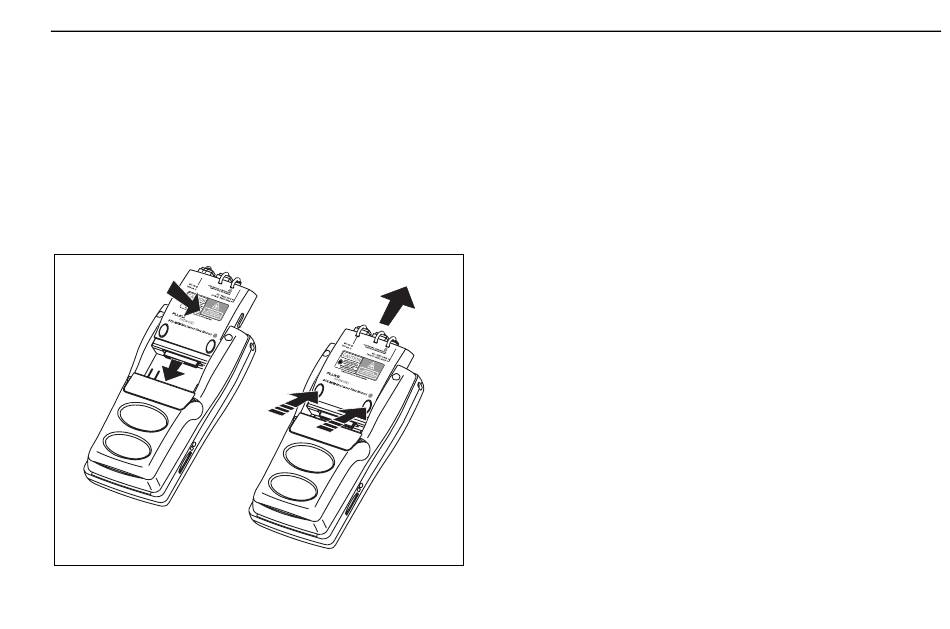

Figura 3. Instalación y desinstalación del DTX-FOM
Configuración de los parámetros de Fibra
Para configurar los parámetros de Fibra, realice
estos pasos:
Lea todas las "Precauciones de seguridad" e
"Instrucciones de cuidado y uso" antes de
utilizar el SimpliFiber Source y el DTX-FOM.
1. Encienda el DTX CableAnalyzer.
2. Gire la llave selectora rotativa hasta SETUP.
Seleccione Fibra y presione H para ver el
3.
menú Fibra.
Remítase a la tabla 2 para obtener una lista
de los parámetros incluidos en este menú y
su descripción.
4. Seleccione ajustes para los parámetros del
menú Fibra.
El menú tiene tres fichas. Use BC para ver las
distintas fichas.
bab01f.eps
Configuración y conexiones
