6.3 Otras aplicaciones
6.3.1 Seguimiento de un circuito subterráneo
El circuito que se está probando no debe estar activo.

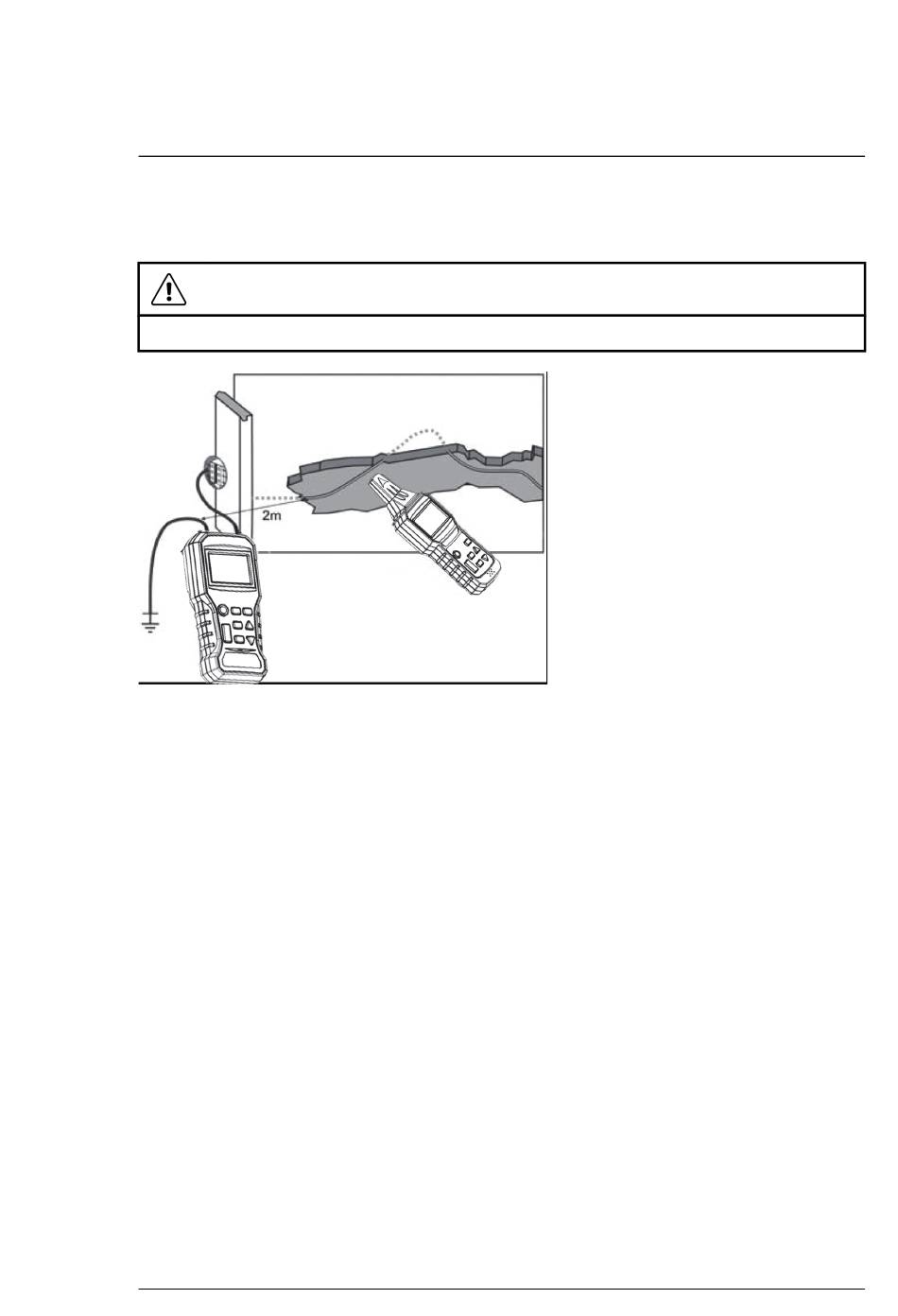

Figura 6.5 Seguimiento de circuitos subterráneos
1. Conecte el terminal positivo (+) del transmisor como se muestra en el
diagrama.
2. El terminal del transmisor COM debe estar correctamente conectado a
tierra. Cuando trabaja al aire libre, puede utilizar la estaca de conexión a
tierra suministrada para una conexión a tierra.
3. Utilice el modo de detección automática del receptor para localizar y ras-
trear el circuito.
4. La distancia entre el cable a tierra y el circuito que se ubicará debe ser lo
más ancha posible, de lo contrario la conexión a tierra puede interferir en
la detección de la línea del circuito.
6.3.2 Detección de fallas en un sistema de calefacción de piso
Consulte la aplicación en la imagen 6.1 anterior en este manual para ver un
ejemplo visual.
1. Conecte el terminal rojo, positivo (+) a un solo conductor.
2. Conecte el terminal negro (COM) a tierra. Cuando trabaja al aire libre,
puede utilizar la estaca de conexión a tierra suministrada para una cone-
xión a tierra.
#NAS100035; r. AA/71506/71506; es-MX
