7.3.8.1
Vista general de estaciones
Con el comando de menú "Node overview" (Vista general de estaciones) se representa una
lista del total de estaciones (todos los PVM conectados).
● Para acceder siempre a una vista general actual de las estaciones, debe haberse
activado la funcionalidad "Derating".
● En la vista general de estaciones se representan todos los PVM activos e inactivos.
● Los PVM que se han conectado y configurado correctamente aparecen identificados de
color verde en la vista general de estaciones (ver figura inferior).
● Los PVM que no están conectados o a los que la ControlBox no accede se identifican de
color blanco en la vista general.

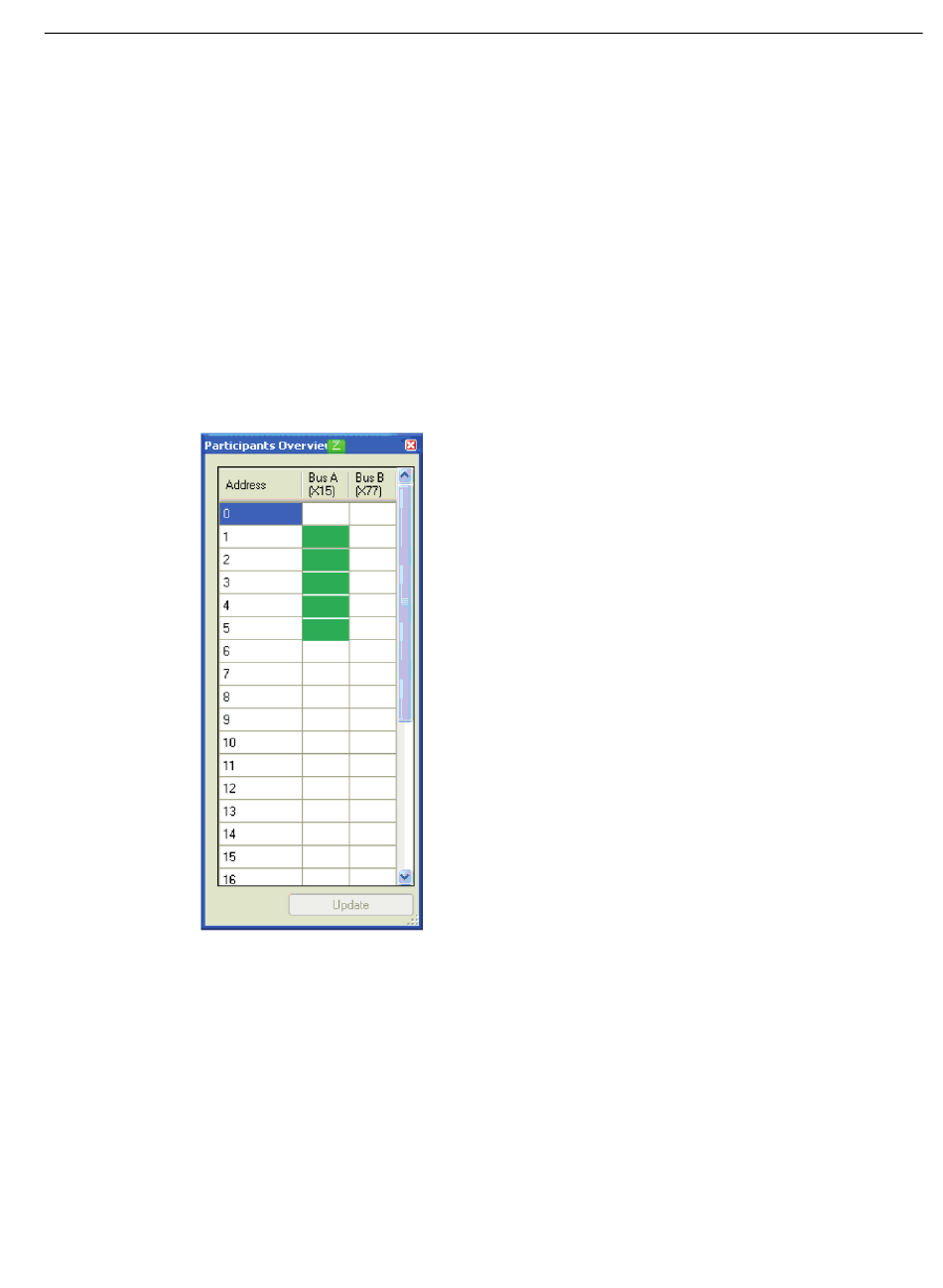

Ejemplo:
Figura 7-16
● Los PVM de la dirección 1 a 5 del bus A se han configurado y se alimentan
correctamente.
● Las restantes direcciones no están disponibles desde la perspectiva de ControlBox.
● Si hay otras estaciones conectadas que ControlBox no incluye en la vista general,
deberá comprobarse la configuración en PVM y el cableado RS485.
● Después de verificar el cableado RS485, accionar el botón "Update" (Actualización). La
actualización puede tardar hasta 8 min.
SINVERT PVM ControlBox
Instrucciones de servicio, 03/2013, A5E02963999F/002
Vista general de estaciones de PVM conectadas a la ControlBox
7.3 Configuración con "PVM ControlBox Config"
Puesta en marcha
53
